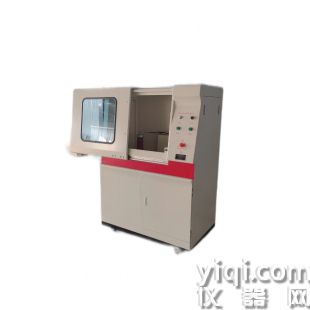

電線電纜耐電痕試驗儀電極裝置安裝試樣和其緊接的電極應放置在箱體內通風好的位置。

注:為保持箱內理想的排煙效果，對于某種級別材料，可使試樣表面和電極間保持細微的空氣流動，經驗表明試驗

前和試驗期間0.2m/s空氣流動速度是適合的。可提高箱內其他區域的空氣流動速度以幫助排氣，可使用合適的

熱電阻風速計測量空氣流動速度。

應安裝合適的煙霧排出系統，以確保試驗后安全排氣。7.7條件處理室

條件處理室應保持溫度為

(23±2)

℃，相對濕度為(50±10)%。

在待機狀態下按“記憶組（Memory）”鍵即可進入參數設定狀態，每按一次“記憶組（Memory）”鍵，會轉到下一組設定值。在某一組內設置時，按“設置(Set)”鍵可依次切換組內的設定值窗口，按“∧”或“∨”可對窗口內的數值進行設置，設定值設置完后按“退出”鍵可存入記憶內存，即使關掉輸入電源后也不會被清除，除非再經過下一次設置。

在組參數設置過程中，如某個窗口的數值設置錯誤，則可按一下“退出（Exit）”鍵，此窗口重新進入整體閃爍狀態，再按“∧”或“∨”和“功能（Function）”鍵可分別對此數值的個、十、百、千位數值進行重新設置，也可當光標閃爍位于個位時，長按“∧”或“∨”對數據進行設置。

在組參數設置過程中，如按“設置（Set）”鍵錯過了需設置的某個窗口的數值，則只需連續按“設置（Set）”鍵，當需設置的進入整體閃爍狀態時，可按∧”或“∨”和“功能（Function）”組合鍵，對此數值進行設置。如果只需改變個別參數的設置，則可以在此參數設置完成后按“停止”鍵，退出參數設置狀態，轉入待機狀態。

注:IEC 60212中描述了固體絕緣材料測試前和測試期間所使用的標準條件。

8 基本試驗程序

8.1 概述

當材料實際上為非均勻材質時，試驗應沿其特性方向和正交特性方向進行，除非另有規定，取較低

值。

試驗應在環境溫度(23士5)℃下進行。

除非另有規定，應在未污染的試樣上進行試驗。

若試樣產生孔，則認為試驗結果有效，與試樣厚度無關。但應報告孔形成的原因和孔的深度(試樣

或疊層厚度)。

8.2 準備

每次試驗后，用合適溶劑清洗電極，然后使用去離子水沖洗并干燥。如需要，重新對電極加工使其

恢復原狀，必要時進行拋光并沖洗，在下一次試驗前再次進行干燥處理。

試驗前，如有必要，對電極進行冷卻處理，確保其溫度不足以對試樣性能產生不利影響。

確保不產生直觀的污染，通過標準試驗與試驗前的測量確保所采用溶液符合電導率要求。

電線電纜耐電痕試驗儀1.電極尺寸：5mm±0.1mm*2mm±0.1mm，電極一端邊緣切成30度角的斜面；

2.電極材料：銅+鉑金(鉑金長度：≥12mm，純度≥99.0%)；
3.電極間相距：4.0mm±0.1mm；
4.每個電極對試樣作用力：1.0N±0.05N；
5.試樣品尺寸：≥15*15mm, 厚度：≥3mm；
6.施加電壓：0～600V（48～60Hz）之間可調，短路電流在1.0A±0.1A時電壓下降不超過10%；
7.判斷回路：短路電流大于0時間維持2秒鐘繼電器動作，切斷電流，指示試品不合格；
8.溶液滴落間隔時間：30s±5s；
9.滴液針頭到樣品表面高度：30～40mm；

要配件

本儀器適用于對電工電子產品、家用電器及其材料進行耐電痕化和蝕損的試驗，模擬在工頻（48Hz - 62Hz）下，用液體污染物和斜面試樣，通過耐電痕化和蝕損的測量評定在嚴酷環境條件下使用的電氣絕緣材料的耐電痕化和蝕損等級。

漏電起痕試驗是在固體絕緣材料表面上，在兩電極之間，施加設定電壓，升在一定高度滴下規定濃度液體，用以評價固體絕緣材料表面在電場和污染介質下的耐漏起痕能力。

(1) 采用32位主流ARM控制芯片取代原來的8/16位單片機，大大提高了控制能力，能夠為用戶提供更多的強大操控功能和友好交互。

(2) 采用模塊化，多任務實時操作軟件，能夠提供更快速的運算處理能力，更靈活多樣的控制，能夠更好的驅動硬件發揮更大功效。

(3) 采用LED數碼管和組合按鍵方式，為用戶提供了多功能和友好的操作方式。

(4) 采用模塊化硬件板組設計，標準化板卡接口，能夠更好的控制質量，提高產品維護性能，從而提高產品的綜合質量。

(5) 采用大功率輸出電源，使輸出負載能力進一步加強。

可以按“設置鍵(Set)”，進入普通用戶和高級用戶狀態的參數設置狀態；

可以按“啟動鍵(Start)”，進入測試狀態；

可以按“功能鍵(Function)”，進入輸出頻率（普通用戶有此選項，高級用戶沒有此選項）\SOUN(輸出警報聲音大小調節)\BPS(波特率設置)\ADDR(通訊地址)\TPON(正計時或選項)\H-FU(普通用戶或高級用戶選擇項)\recd(恢復出廠設置)；

如H-FU此時為OFF狀態，按“記憶組鍵(Memory)”，則進入輸出電壓、電流上限、電流下限、輸出時間的普通用戶記憶組設置狀態；

(6) 用戶可設置多組數據，并使得用戶數據得以保存。

請保留所有的原始包裝材料，如果儀器須返回維修，請用原來的包裝材料包裝。且提前與安標公司的服務中心聯系。送修時，請務必將電源線和測試線等全部的附件一起送回，并請注明故障現象。另外，請在包裝上注明“易碎品，請小心搬運”等字樣。

如果無法找到原始包裝材料來包裝，請按照下列說明來包裝：

（1） 先用塑料布將儀器包好；

（2） 再將儀器置于可以承受50千克力的木箱或多層紙箱中；

（3） 先用厚泡沫塑料保護儀器前面板，再用可防震的材料填充儀器周圍，厚度大約為70～100毫米。

（4） 妥善密封箱體。注明“易碎品，請小心搬運”。

(7) 在保留原來老安規單表功能的基礎上，可增加緩升緩降、通訊、開關量等功能。

（1）位置選擇

工作站的位置必須安排在一般人員非必經的處所，使非工作人員遠離工作站。如果因為生產線的安排而無法做到時，必須將工作站與其它設施隔開，并且特別標明“測試工作站”。如果工作站與其它作業站非常接近時，必須特別注意安全的問題。在測試時必須標明“危險！測試執行中，非工作人員請勿靠近！”。

（2）輸入電源

注意：在接上工作電源之前，必須保證本電源已經良好接地。

本系列電源有兩種接地方式：

(1) 電源線接地:本系列電源使用三芯電源線，當電源線插到具有地線的插座時，即完成機殼接地。

(2) 通過后面板上的接線端子接地:通過電源后面板的接線端子接地。

本電源工作電源220V AC±10%，50Hz/60 Hz，在開機前務必檢查并確定電壓與輸入電源電壓一致，否則會造成機器損壞和人員傷害，另外也必須選擇正確規格的保險絲（5A），更換保險絲前必須先拔掉輸入電源線，以避免危險。

儀表必須有良好的接地，作業前務必將地線接妥，以確保人員安全。測試站的電源必須有單獨的開關，安裝于測試站的入口顯眼處并予特別標明，以便接觸及靠近者清楚辨別。一旦有緊急事故發生時，可以立即關閉電源，再進入處理事故。

（3）工作場所

盡可能使用非導電材質的工作桌工作臺。操作人員和待測物之間不得使用任何金屬。操作人員的位置不得有跨越待測物去操作或調整待測設備的現象。測試場所必須隨時保持整齊、干凈，不得雜亂無章。不使用之儀器和測試線請放于固定位置，須讓相關人員能立即確認出正在測試的物件。不得在易燃物品的旁邊使用儀表。

    適用于照明設備、低壓電器、室用電器、機床電器，用于絕緣材料、工程塑料、電氣連接件。

本機是嚴格按照GB/T6553-2003 及IEC60587-1984設計制造。

說明：電源開關：開啟此開關使試驗機供電；直流電壓表、電流表：顯示試驗的直流電壓和擊穿電流值；交流電壓表、電流表：顯示試驗的交流電壓和擊穿電流值；微型打印機：打印觸摸屏測試數據用；觸摸式控制器：詳細見后面介紹的操作方法。 電壓調節旋鈕：調節試驗電壓旋鈕。每次點擊“啟動”前，請確定是否已經調“0”或電壓已經調低，以防電壓過大，影響試驗。
