硅膠耐壓擊穿試驗儀下列文件中的條款通過GB/T 1408的本部分的引用而成為本部分的條款。 凡是注日期的引用文件，其隨后所有的修改單<不包括勘誤的內容>或修訂版均不適用于本部分，然而，鼓勵根據本部分達成 協議的各方研究是否可使用這些文件的ZUI新版本。 凡是不注日期的引用文件，其ZUI新版本適用于本部分

錐銷電極在試樣上垂直試樣表面鉆兩個相互平行的孔，兩孔中心距離為（25土1) mm. 兩孔的直徑這樣來確定：用錐度約2%的錢刀擴孔后每個孔的較大的一端的直徑不小于4.5 mm且不大5. 5 mm.。鉆好的兩孔完全貫穿試樣，但如果試樣是大管子，則孔僅貫穿一個管壁，并在孔的整個長度上用鉸刀擴孔。在鉆孔和擴孔時，孔周圍的材料不應有任何形式的損壞，如劈裂、破碎或碳化。用作電極的錐形銷的錐度為（2.0土0. 2）%，并將錐形銷壓人<但不要錘人>兩孔，以使它們能與試樣緊密配合，并突出試樣每一面至少2 mm（見圖7a）和7b））這類電極僅適用于試驗厚度至少為1. 5 mm的硬質材料。 平行圓柱形電極對厚度大于15mm的具有高電氣強度的試樣進行試驗時，將試樣切成100mm×50 mm，并如圖8 所示鉆兩個孔，每個孔的直徑比圓柱形電極的直徑大，但差值不大于0.I mm.圓柱形電極直徑為（6.0士0.1）mm，并有半球形端部，每個孔的底部是半球形以便與電極端配合，使得電極端部和孔的底部之間間隙在任何點都不超過0.05 mm。如果在材料規范中沒有另外規定，則兩孔沿其長度的側面相距應是(10士1)mm，每孔應延伸到離相對的表面（2.25±0. 25) mm以內。兩種任選形式的通風電極如回8所示．當使用帶小槽的電極時，這些小槽位置應與電極間的間距正好相反。試樣除了上述各條中己組述過的有關試樣的情況外，通常還要注意下面兒點。制各固體材料試樣時，應注意與電極接觸的試樣兩表面要平行，而且應盡可能平整光滑。對于垂直于材料表面的試驗，要求試樣有足夠大的面權以防止試驗過程中發生閃絡。對于垂直于材料表面的試驗，不同厚度的試樣其結果不能直接相比（見第4章）。 兩電極間距離用來計算電氣強度的兩電植間距離值應為下列之一（按被試材料的規定）a) 標稱厚度或兩電極間距離（除非另有規定，一般均采用此值）；b) 對于平行于表面的試驗，兩電極間的距離；c) 在每個試樣上擊穿點附近直接測悍的厚度或兩電極間的距離。試驗前的條件處理絕緣材料的電氣強度隨溫度和水份含量而變化， 若被試材料已有規定，則應遵循此規定。 否則，除非另有商定條件，試樣應在溫度為（23土2）℃，相對濕度為（50士5）%條件下扯理不少于24 h。周圍媒質材料應在為防止閃絡而選取的周圍媒質中試驗。在大多數情況下，符合IEC 60296: 2003的變壓器油是適用的媒質。對在礦物油中會引起膨脹的材料，此時其他的流體（例如硅油），可能是更合適的。對擊穿電壓值相對較低的試樣，可在空氣中試驗，此時若要在高溫下進行試驗時，應注意即使在中等的試驗電壓下，在電極邊緣的放電也會對測試值造成很大影響。如果試圖在另一種媒質中時某種材料的性能進行試驗評定，則可以應用這種媒質。所選取的媒質應對被試材料的危害影響是小的。周圍媒質對試驗結果可能有很大影響，特別是對易暖收的材料，如紙租紙板，因此必須在試樣制備程序中確定全部的必要步驟（例如干燥和浸漬），以及試驗過程中周圍媒質的狀態。必須有足夠的時間讓試樣和電極達到所要求的溫度，但有些材料會因長期處于高溫而受到影響。在高溫空氣中的試驗在高溫空氣中做試驗，可在任何設計合理的烘箱中進行，烘箱要有足夠大的體棋來容納試樣和電極，使官們在試驗時不發生閃絡。烘箱應裝有空氣循環裝置使試樣周圍的溫度在規定溫度的土2℃內且應大體上保持均勻，把溫度計、熱電偶或其他測量溫度的裝置盡可能放在實驗點附近測量溫度在班體申的試驗當試驗要在絕緣液體中進行時，除非其他液體更合適外，一般應使用符合IEC 60296: 2003的變莊器油。 必須保證穰體有足夠的電氣強度以避免網絡－ 在具有比變壓器油更高的的相對電容率的液體中 試驗的試樣，會出現比在變壓器袖中試驗時更高的電氣強度。 降低變壓器油或其他掖體電氣強度的雜 質，也可能會增加試樣上測得的電氣強度。高溫下的試驗可以在烘箱內的盛液容器中進行<見7. 1)，也可在絕緣油作為竟也傳遞介質的恒溫控制的油播中進行。在這種情況下，應采用合適的液體循環措施，以便試樣周圍的溫度大致均勻，并保持在規定溫度的±2℃內。電氣設備電源用一個可變低壓正弦電源供給一個升壓變壓器來獲得試驗電壓。 變壓器及其電源和它的調節裝置應具有如下特性。 在回路中有試樣的情況下，對等于和小于試樣擊穿電壓的所有電壓，試驗電壓的峰值與有效值(r, m. s）之比為根號2(1土5%）即（1. 34～1. 48）。電源的容量應足夠大，使之在發生擊穿之前均能符合8. 1. 1 要求，對于大多數材料，在使用推薦的電極的情況下，通常40 mA的輸出電流容量巳足夠。對于大多數試驗來說，電源容量范圍為；對于10kV及以下的小電容試樣的試驗，其容量為0.5kVA；對于試驗電壓為100 kV以下者則為5 kVA。可變低壓電源調節裝置應能使試驗電壓平滑、均勻地變化，無過沖現象。當用一個自耦調壓器按第10章施加電壓時，所產生的遞增的增量不應超過預期擊穿電壓的2%。對短時試驗或快速升壓試驗，zui好使用馬達驅動調節裝置。為了保護電源不致損壞，應裝有一個裝置使在試樣擊穿的幾個周期內切斷電源。這個裝置可以由一個接在高壓回路中的電流敏感元件組成。為了限制在擊穿時由電流或電壓沖擊引起電極的損傷，要求將一個具有合適值的電阻器與電極串聯。電阻值的大小應取決于電極所允許的損傷程度。注：應用阻值很高的電阻器可能會導致測得的擊穿電壓比應用阻值低的電阻器測得的擊穿電壓值高。電壓測量 按等效有效值記錄電壓值。 較好的方法是用一塊峰值電壓表并將其讀數除以根號2。 電壓測量回路的總誤差應不超過測得值的5%，該誤差包括了由于電壓表的響應時間所引起的誤差。 在所用的任何升壓速率下，該響應時間引起的誤差應不大于擊穿電壓的1%。果用符合8. 2.1要求的電壓表來測量施加到電極上的電壓。好將它直接接到電極上，也可通過分壓器或電壓互感器接到電極上。 如果使用升壓變壓器的測量線圈來測量電壓，則施加到電極上的 電壓的指示正確度應不受升壓變壓器負載和串聯電阻器的影響。希望在擊穿后能在電壓表上保留大試驗電莊的讀數值，從而正確地讀出并記錄擊穿電壓，但指示囂應對在擊穿時發生的瞬變現象不敏感。

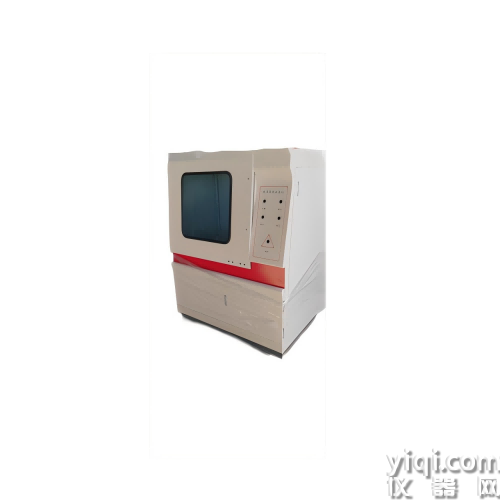

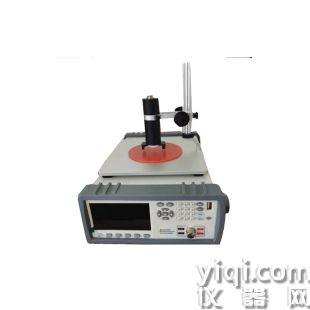

硅膠耐壓擊穿試驗儀

下列文件中的條款通過GB/T 1408的本部分的引用而成為本部分的條款。 凡是注日期的引用文件，其隨后所有的修改單<不包括勘誤的內容>或修訂版均不適用于本部分，然而，鼓勵根據本部分達成 協議的各方研究是否可使用這些文件的ZUI新版本。 凡是不注日期的引用文件，其ZUI新版本適用于本部分．

GB/T 1981. 2-2003 電氣絕緣用漆第2部分：試驗方法（IEC 60464“2: 2001, IDT)

GB/T 7113. 2-2005 絕緣軟管 試驗方法（IEC 60684-2:1997 ,MOD)

GB/T 10580-2003 固體絕緣材料在試驗前和試驗時采用的標準條件(IEC 60212: 1971,IDT) ISO 293: 1986 塑料 熱塑性材料壓模塑試樣

ISO 294-1: 1996 塑料 熱塑性材料試樣的注模塑法 第1部分： 一般原則、多用途模塑件及條形試樣

ISO 294-3: 1996 塑科 熱塑性材料試樣的注模塑法 第3部分：小板 ISO 295: 1991 塑料 熱固性材料壓模塑試樣

報告除非另有規定，報告應包括如下內容

a) 電壓擊穿強度試驗儀（電壓擊穿試驗儀）被試材料的全稱，試樣及其制備方法的說明；

b) 電壓擊穿強度試驗儀（電壓擊穿試驗儀）電氣強度的中值<以kV/mm表示>或擊穿電壓的中值（以kV表示）；

c) 電壓擊穿強度試驗儀（電壓擊穿試驗儀）每個試樣的厚度<見5.4)；

d) 試驗時所用的周圍媒質及其性能；

e) 電極系統；

f) 施加電壓的方式及頻率；

g) 電氣強度的各個值（以kV/mm表示>或擊穿電壓的各個值<以kV表示）；

h) 在空氣中或在其他氣體中試驗時的溫度、壓力和濕度，若在液體中試驗時周圍媒質的溫度；

i) 試驗前條件處理；

j）擊穿類型和位置的說明。

如果只需要簡單的結果報告，則應該報告前6項內容及低值和高值。

ISO 10724: 1994 塑料 熱固性模塑料 注塑成型多用途試樣

IEC 60296: 2003 變壓器和開關用的未使用過的礦物絕緣油規范

IEC 60455-2, 1998 電氣絕緣用柑脂基反應復合物 第2部分：試驗方法 IEC 60674-2: 1988 電氣用塑料薄膜 第2部分z試驗方法

三種試驗方法介紹:

連續升壓:連續升壓又分為快速升壓和慢速升壓兩種,其中快速升壓為試樣電壓從零開始以選擇的升壓速率勻速升壓,直到試樣擊穿為止,擊穿電壓為擊穿瞬間的電壓值。慢速升壓為試樣電壓從零升壓到達初始電壓,到達初始電壓后以選定的升壓速率升壓直到試樣擊穿,擊穿電壓為擊穿瞬間的電壓值。

逐級升壓:試樣電壓從零快速升壓到達初始電壓,到達初始電壓后以梯度保持時間為時間長度,穩定電壓,梯度時間結束后繼續以選定的升壓速率升壓,達到下一個梯度電壓值再穩定電壓,如此過程直到試樣擊穿。對于擊穿電壓的確定分為兩種情況,可在試樣設置中選擇采樣方式。

瞬時升壓:試樣電壓直接到達初始電壓,保持該電壓設定時間直到試樣擊穿,擊穿電壓為擊穿瞬間的電壓值。
