詳細說明

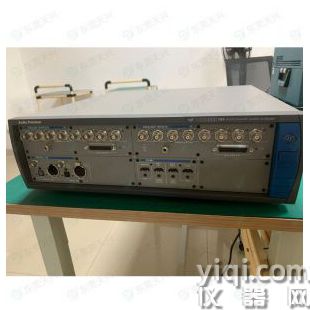

APx525 是兩通道的音頻分析儀, 特別適合應用在不需要AP2700系列的***要求或不需要APx585進行多通道同時測量的領域. 為實驗室開發工程師及生產線技術人員提供實用的功能.

APx525 兩通道平衡以及非平衡仿真輸入/輸出, 以及192K 采樣支持的數字輸入/輸出, 數字接口包含AES/EBU, TOSLINK以及SPDIF.

APx520 是僅僅包含仿真功能的音頻分析儀. APx521 和 APx526 則是四通道輸入能力的音頻分析儀, 特別適合于4信道的汽車音品產品的工業測試

另外, 輸入/輸出接口可以增加功能模塊進行擴展. 其中包括數字符串行接口 (APx525 and APx526), HDMI加ARC (APx520 and APx525), 以及藍牙 (APx520, APx521, and APx525)模塊.

對于功放開發人員, AG52 仿真信號發生器選件可以產生特別純凈的方波信號, 上升時間優于2 μs, 改善儀器的THD+N性能到-110 dB (典型值). AG52仿真信號發生器選件可以產生DIM 100, 30, 和B 方波+正弦波形, 輸出能力從21.21Vrms 增加到26.66 Vrms (平衡接口).

BW52 ***帶寬分析儀選件則提供***的FFT 性能: 1M 點采集, DC到1 MHz 帶寬分析, 24-bit精度. 對于Class D 放大器的測量特別有用, 沒有任何其它音頻分析儀可以相匹敵.

大量程, 低噪聲

技術上的新突破可以使APx系列儀器產生低到0.1 Hz頻率. 輸入信號可高達300 Vrms (非平衡接口為160 Vrms) 以及典型的THD+N是?108 dB ( 1 kHz, 2.5 V). 中等級別的音頻分析儀中,沒有其它的品牌可以與APx525 的性能相比較

為功率放大器的設計人員量身打造

自動測量功放產品的連續輸出或峰值輸出. DIM 互調失真測量, 使用校準特性的頻率掃描來查看功率頻譜信息, 或者進行其它在CEA-2006和CEA-490A標準里規定的音頻項目測量. 與傳統的共模比(CMRR)測量不同, APx525是***可以進行IEC60268 標準里14.15.1規定的CMRR測量的儀器.

共享工程文件

音品指標的測量設置均保存在一個單一的工程文件里. 可供開發人員與產線技術員分享或修改相關設置參數. 所有的APx系列儀器使用同一控制軟件, 因此可以將工程文件應用到不同型號的APx測試儀器間, 無須擔心文件使用的兼容性.

結果報告

對于客戶, OEM工廠用戶, APx自動生成測試報告, 伴隨pass / fail 判定結果, 報告可以儲存成PDF, HTML, Excel, Word等格式.

APx和系統一

APx520和APx525是替換AP系統一系列儀器的理想選擇

自動化測量

無需編寫測試代碼即可以完成自動測試序列的動作. 讓自動化測量變得更加簡單. 如果要集成更大的測試系統, APx525 還支持VB.NET, C#和LabVIEW 等編程語言

可選型號:

l         APx520 兩通道仿真輸入/輸出

l         APx525 兩信道仿真輸入/輸出+數字輸入/輸出

l         APx521 兩桶到仿真輸出+四通道仿真輸入

l         APx526 兩信道仿真輸出+四信道仿真輸入+數字輸入/輸出

?

可選件或模塊:

l        APx-AG52   仿真信號發生器選件

l        APx-BW52   模擬分析儀選件

l        APx-PDM   PMD功能選件

l        APx-PESQ   感知聲音質量分析選

l        APx-DSIO    數字符串行接口, 用于I2S信號的產生與測量

l        APx-HDMI+ARC 數字HDMI接口選件, 用于HDMI接口產品的測量

l        APx-Bluetooth    藍牙接口選件, 用于藍牙音頻測量, 支持A2DP, HFP, HSP, AVRCP情景模式

主要應用領域:

APx525 家族產品是你仿真,數字音頻測量的理想選擇. 主要應用與以下產品的測量:

功率放大器, 汽車音響單元, 立體聲接收機, 轉換器, MP3播放器, CD/DVD播放器, 電視, 廣播, 數字音頻接口等
