絕緣橡塑品表面電阻率測試儀儀器組成?

?電極系統?：通常包括三電極（主電極、保護電極、對電極）以減少邊緣效應。

?高壓電源?：提供穩定的測試電壓（常見范圍10V-1000V）。

?微電流測量模塊?：檢測微小電流（低至皮安級），結合歐姆定律計算電阻。

?控制與顯示單元?：現代儀器多配備數字界面，可自動計算電阻率。

絕緣橡塑品表面電阻率測試儀?工作原理?

?體積電阻測量?：將電壓施加于材料兩側，電流穿透樣品，計算體積電阻率。

?表面電阻測量?：電極同側放置，電流沿表面流動，測定表面電阻率。

?國際標準?

?ASTM D257?、?IEC 60093?：規定電極配置、樣品尺寸及測試條件（如溫濕度）。

?測試條件?：通常在23±1℃、50%±5%濕度下進行，需預熱樣品。

?操作要點?

?樣品制備?：清潔表面、確保平整，避免污染影響結果。

?電極接觸?：使用導電膠或彈簧加載電極保證良好接觸。

?參數設置?：根據材料選擇合適電壓（如塑料常用500V）。

?環境控制?：必要時在屏蔽箱中測試，避免電磁干擾。

?應用領域?

?絕緣材料?：驗證電纜絕緣層、電子元件封裝材料的體積電阻。

?防靜電材料?：評估地板、包裝材料的表面電阻（通常10^6-10^9Ω）。

?科研開發?：優化功能材料（如導電高分子）的電性能。

?技術參數?

?電阻范圍?：高端儀器可達10^3-10^17Ω。

?精度?：±5%以內（高精度型號可達±1%）。

?自動化功能?：部分型號支持SCV（順序充電電壓）法，提高測試效率。

?注意事項?

?校準?：定期使用標準電阻箱校準。

?安全防護?：測試高壓時需接地保護，避免靜電積累。

?數據解讀?：區分體積/表面電阻率，避免誤判材料性能。

?示例場景?

?PCB基板測試?：測量FR-4材料的體積電阻率需>10^12Ω·cm，表面電阻需>10^10Ω。

?抗靜電地板驗收?：依據EN 1081標準，表面電阻應在10^6-10^9Ω之間。

注意事項

避免碰撞或劇烈震動，運輸時使用防震包裝?。

電池維護：電量不足時及時充電，長期閑置需定期充放電以保持電池活性?。

若測試值異常（如超出10?-10?Ω范圍），需排查環境、樣品或儀器故障，必要時聯系售后?。

通過規范操作和定期維護，可有效延長表面電阻測試儀的使用壽命，并確保測量數據的準確性。

標準配置：

1、測試儀器：1臺

2、電源線：1條

3、測試電極： 1套

4、使用說明書：1份

5、測試主機   1臺

a)試樣名稱;

b)試驗日期;

c)用作試驗介質的聚酯布規格;

d)所用超高阻計的型號、規格、電極參數;

e)處理試片的調理劑試驗溶液濃度;

f)試片調理恒濕器內和測量電阻環境的相對濕度及溫度;

g)試驗結果;△p。或△lgp,值;

h)試驗人姓名，

i)其他需要說明的試驗細節和現象。北廣精儀儀器設備有限公司是一家生產電氣測試設備的公司，其絕緣電阻測試儀的具體型號和量程范圍可能因產品不同而有所差異。以下是一些常見的絕緣電阻測試儀的技術參數，供參考：

典型量程范圍：

1. 低端型號：通常在幾百兆歐（MΩ）到幾千兆歐（GΩ）之間。

2. 中端型號：量程可達幾萬兆歐（10 GΩ）到幾十萬兆歐（100 GΩ）。

3. 高端型號：部分高端設備的量程可達幾百萬兆歐（1000 GΩ）甚至更高。

典型功能：

測試電壓：通常提供多種測試電壓選項，如 50V、100V、250V、500V、1000V、2500V、5000V 等。

自動量程切換：部分型號支持自動量程切換，方便用戶操作。

數據存儲與傳輸：部分高端型號支持數據存儲和通過 USB 或藍牙傳輸數據。

具體型號：

如果您有具體的型號，可以提供更多詳細信息。例如：

BEST-212 系列：可能提供高達 1 TΩ（1000 GΩ）的量程。

BEST-380系列：可能提供更高的測試電壓和更寬的量程。

建議：

如果您需要了解北廣精儀某款絕緣電阻測試儀的具體量程和技術參數，建議直接訪問其官方網站或聯系其客服部門，以獲取最準確的信息。

意義通常，絕緣材料用于將電氣系統的各部件相互絕緣和對地絕緣；固儕絕緣材料還起機械支撐作用。 對于這些用途，一般都希望材料具有盡可能高的絕緣電阻，有均勻一致的、得到認可的機械、化學和耐熱 性能。表面電阻隨濕度變化很快，而體積電阻隨溫度變化卻很慢，盡管其終的變化也許較大。

體積電阻率能被用作選擇特定用途絕緣材料的一個參數。電阻率隨溫度和濕度的變化而顯著變 化，因此在為一些運行條件而設計時必須對其了解。體積電阻率的測量常被用于檢査絕緣材料生產是 否始終如一，或檢測能影響材料質量而又不能用其他方法檢測到的導電雜質。

當一直流電壓加在與試樣相接觸的兩電極之間時，通過試樣的電流會漸近地減小到一個穩定值。 電流隨時間的減小可能是由于電介質極化和可動離子位移到電極所致。對于體積電阻率小于 1010 Q ? m的材料，其穩定狀態通常在一分鐘內達到，因此，經過這個電化時間后測定電阻。對于體積電 阻率較高的材料，電流減小的過程可能會持續到幾分鐘、幾小時、幾天甚至幾星期。因此對于這樣的材 料，采用較長的電化時間，且如果合適，可用體積電阻率與時間的關系來描述材料的特性。

由于或多或少的體積電導總是要被包括到表面電導測試中去，因此不能精確而只能近似地測量表 面電阻或表面電導。測得的值主要反映被測試樣表面污染的特性,而且試樣的電容率影響污染物質的 沉積，它們的導電能力又受試樣的表面特性所影響。因此，表面電阻率不是一個真正意義的材料特性， 而是材料表面含有污染物質時與材料特性有關的一個參數。

某些材料如層壓材料在表面層和內部可能有很不同的電阻率，因此測量清潔的表面的內在性能是 有意義的。應完整地規定為獲得一致的結果而進行清潔處理的程序，并要記錄清潔過程中溶劑或其他 因素對于表面特性可能產生的影響.

表面電阻，特別是當它較高時，常以不規則方式變化，且通常非常依賴于電化時間。因此，測量時通 常規定一分鐘的電化時間。

電源要求有很穩定的直流電壓源。這可用蓄電池或一?個整流穩壓的電源來提供。對電源的穩定度要求 是由電壓變化導致的電流變化與被測電流相比可忽略不計。

加到整個試樣上的試驗電壓通常規定為100 V.250 V.500 va 000 V、2 500 V,5 000 VJO 000 V 和15 000 V。常用的電壓是100 V.500 V和1 000 V。

在某些情況下，試樣的電阻與施加電壓的極性有關。

如果電阻是與極性有關的，則宜加以注明。取兩次電阻值的幾何平均值（對數算術平均值的反對 數）作為結果。

由于試樣電阻可能與電壓有依存關系，因此應在報告中注明試驗電壓值。

6測量方法和精確度

6. 1方法

測量高電阻常用的方法是直接法或比較法。

直接法是測量加在試樣上的直流電壓和流過它的電流（伏安法）而求得未知電阻。

如果您有具體的型號或需求，可以提供更多信息，我可以幫助進一步分析。

用于測量材料導電性能的專業儀器，其核心功能包括表面電阻率（Rs）和體積電阻率（Rv）的自動化檢測，適用于材料科學、電子工程、防靜電產品等領域，基于歐姆定律和電場分布理論，通過施加穩定電壓并測量電流值計算電阻率。體積電阻率需在材料內部形成均勻電場，表面電阻率則需控制電場分布于材料表層?。表面電阻率表征材料表面對電流的阻抗，體積電阻率則反映材料單位體積內的導電特性?。

通過施加電場并測量電流，基于?歐姆定律（R=V/I）?計算電阻率值，可覆蓋導電材料至絕緣材料的寬范圍檢測需求，表面電阻率（Ω/sq）?：表征材料表面單位面積的電阻，適用于評估防靜電材料（如織物、薄膜）的性能?。?體積電阻率（Ω·m或Ω·cm）?：定義為材料單位立方體積對泄漏電流的電阻，數值越高表明絕緣性能越優。使用1MΩ、10GΩ、1TΩ標準電阻模塊進行校準，校準環境溫度波動≤±2℃，確保電流檢測電路精度?。

測量范圍廣?：電阻檢測覆蓋5×102Ω至1×101?Ω，支持微弱電流（如0.01pA）的高精度測量，應用場景多樣?：包括絕緣材料（如塑料、電纜）、電子元器件、防靜電產品（如機房地板）等領域的質量控制與研發分析?。自動化與穩定性?：集成恒溫、定量進樣等功能（如設計的全自動油樣測量系統），減少人工干預并提升數據可靠性?，根據?GB/T 31838?等標準，該儀器需在特定電壓（如500V）與時間條件下測量電流，以標準化流程確保結果可比性?。

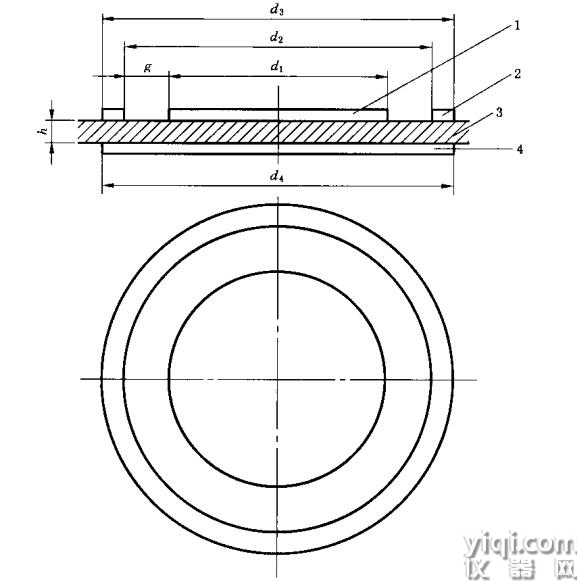

通過施加穩定直流電壓（通常為10V-1000V）于被測材料兩端，測量流經材料的電流值，依據公式 ?R=V/I? 直接計算電阻值?，體積電阻率（Rv）與表面電阻率（Rs）分別對應材料內部和表層的電流路徑?。需在材料內部形成均勻電場，通過三電極系統（上電極、下電極、環形輔助電極）分離表面電流與體積電流?，電場集中于材料表面，通過調整電極間距或使用平行板電極限制電流路徑?，固定電壓下僅測量電流，導致非線性刻度（如無窮大電阻對應零電流），精度低且易受電壓波動影響?，同時測量電壓與電流，利用集成電路實時計算 ?R=V/I?，消除非線性誤差，精度可達千分之幾甚至萬分之幾?。環形輔助電極引導表面電流至地線，確保體積電流單獨通過主電極，實現Rv與Rs的分離測量?，?絕緣材料檢測?：如塑料薄膜、電纜絕緣層的Rv驗證（需高電壓環境干擾）?。表面電阻率測量時，環形電極將表面電流導向地線，主電極僅采集體積電流，實現兩種電流路徑的物理隔離?。

體積表面電阻率測試儀的測量場景及適用行業如下：

一、電子元器件制造

PCB基板檢測?

驗證環氧樹脂基板體積電阻率是否滿足>101?Ω標準，防止電路短路?

檢測硅膠封裝層表面電阻率，避免光電二極管暗電流干擾信號傳輸?

電容器與密封材料測試?

評估介質材料泄漏電流風險，確保電容器絕緣性能?

二、新能源領域

鋰電池隔膜質檢?

同步驗證隔膜的高體積電阻率（阻斷電子）與低表面電阻率（導通離子）平衡性?

光伏材料研發?

測試太陽能電池封裝材料的抗靜電能力，提升長期穩定性?

三、航空航天與材料

復合絕緣材料認證?

碳纖維增強樹脂需通過ASTM D257標準測試，支持一鍵生成報告?

極端環境材料評估?

驗證耐高溫/耐輻射材料的電阻率穩定性，滿足級防護需求?

四、電力與絕緣材料生產

高壓電纜與護套材料檢測?

驗證塑料、橡膠等絕緣材料的體積電阻率，確保耐電壓擊穿性能?

液體與粉體材料測試?

檢測樹脂、導電油墨等材料的電阻率，專用電極設計避免漏液誤差?

五、半導體與微電子

晶圓加工與封裝?

測試切割膠帶和封裝材料的表面抗靜電能力，防止器件損傷?

微電流測量?

實現0.1fA級微弱電流檢測，用于半導體器件與光電元件研發?

六、防靜電與紡織品

防靜電產品認證?

檢測防靜電服、導電纖維的表面電阻率，符合GB 12014等標準?

工業環境安全監測?

驗證計算機房防靜電地板、化工防爆設備的靜電消散性能?

七、科研與教育

材料改性研究?

實時監測石墨烯等納米填料對材料電阻率的影響曲線?

新型材料開發?

支持固體、液體、粉體全材料類型測試，覆蓋實驗室與生產線場景?

以上應用場景及行業均基于當前（2025年）主流標準及技術需求，滿足GB/T 1410、ASTM D257等15+國際/國家標準?。
