玻璃鍍膜表面電阻測試儀通過施加電場并測量電流，基于?歐姆定律（R=V/I）?計算電阻率值，可覆蓋導電材料至絕緣材料的寬范圍檢測需求，表面電阻率（Ω/sq）?：表征材料表面單位面積的電阻，適用于評估防靜電材料（如織物、薄膜）的性能?。?體積電阻率（Ω·m或Ω·cm）?：定義為材料單位立方體積對泄漏電流的電阻，數值越高表明絕緣性能越優。使用1MΩ、10GΩ、1TΩ標準電阻模塊進行校準，校準環境溫度波動≤±2℃，確保電流檢測電路精度?。

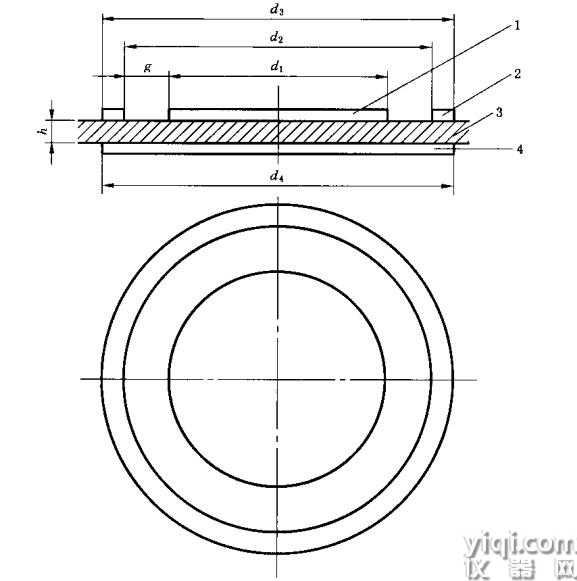

玻璃鍍膜表面電阻測試儀通過施加穩定直流電壓（通常為10V-1000V）于被測材料兩端，測量流經材料的電流值，依據公式 ?R=V/I? 直接計算電阻值?，體積電阻率（Rv）與表面電阻率（Rs）分別對應材料內部和表層的電流路徑?。需在材料內部形成均勻電場，通過三電極系統（上電極、下電極、環形輔助電極）分離表面電流與體積電流?，電場集中于材料表面，通過調整電極間距或使用平行板電極限制電流路徑?，固定電壓下僅測量電流，導致非線性刻度（如無窮大電阻對應零電流），精度低且易受電壓波動影響?，同時測量電壓與電流，利用集成電路實時計算 ?R=V/I?，消除非線性誤差，精度可達千分之幾甚至萬分之幾?。環形輔助電極引導表面電流至地線，確保體積電流單獨通過主電極，實現Rv與Rs的分離測量?，?絕緣材料檢測?：如塑料薄膜、電纜絕緣層的Rv驗證（需高電壓環境干擾）?。表面電阻率測量時，環形電極將表面電流導向地線，主電極僅采集體積電流，實現兩種電流路徑的物理隔離?。

采用高性能微處理器控制的絕緣電阻測試儀。輸出電壓1-1000v連續可調，可以測試5*102Ω～1*1016Ω的直顯電阻/電阻率（超出顯示電流換算可到20次方），大顯示99999數,測試速度可達5次/秒。

儀器擁有專業分選功能，具有10組設置存儲數據，多樣分選訊響設置，

配備Handler接口，應用于自動分選系統完成全自動流水線測試。內置RS232

接口及LAN接口，用于遠程控制和數據采集與分析。

計算機遠程控制指令兼容SCPI（Standard Command for Programmable Instrument儀器標準命令集），高效完成遠程控制和數據采集功能

高絕緣電阻測量儀用于測量絕緣材料、電工產品、各種元器件的絕緣電阻；與恒溫水浴配套后，還能測量不同溫度下的塑料電線電纜（無屏蔽層）的絕緣電阻，該儀器具有測量精度高、性能穩定、操作簡單、輸入端高壓短路等優點，儀器的高量程 1000T(16次方)超出16次方顯示電流通過換算大可到20次方電阻值（測試電壓為 1-1000V）。

主要參數

? 顯示采用4.3寸高分辨率TFT屏顯示，操作簡單

? 機身小巧，功能強大測試性能

? 回讀電壓精度0.5%±1V

? 絕緣電阻大精度 1%快速測試

? 小測試周期僅需200ms恒壓測試

? 采用恒壓測試法快速測量絕緣電阻豐富的接口配置

? HANDLER口

? RS-232接口

? 以太網接口

? U盤接口

?可連接上位機軟件操作

供電

? 110v~240 V雙模式供電

? 電源頻率47Hz~63Hz

? 大功耗 50W

三、技術指標

參數

一般功能：

測量參數  絕緣電阻 R，泄漏電流 I，表面電阻 Rs，體積電阻 Rv

測試電壓 1-1000v  1000個檔位可以調

測試范圍  電阻5*102Ω~1*10 16Ω（超出顯示電流大換算可到20次方）， 電阻率高可達到1022Ω.cm

測量方式：手動/自動兩種

界面語言選擇：英文/中文 兩種

顯示位數：4/5位  兩種選擇

測量模式：三種

測試速度可選擇  快速 5 次/秒，慢速 1 次/秒，兩種

回讀電壓精度  0.5%±1V

測試特點：帶設置記憶功能 開機一鍵測試出結果 不用反復設置

可設定測量延時和放電延時

量程超限顯示  量程上超

輸入端子  香蕉插頭，BNC 插頭

精度保證期  1年 根據計量證書有效期

操作溫度和濕度 0℃到40℃80%RH以下(無凝結)

存儲溫度和濕度 -10℃到60℃ 80%RH以下(無凝結)

操作環境  室內,高海拔2000m

標準配置：

1、測試儀器：1臺

2、電源線：1條

3、測試電極： 1套

4、使用說明書：1份

5、測試主機   1臺

a)試樣名稱;

b)試驗日期;

c)用作試驗介質的聚酯布規格;

d)所用超高阻計的型號、規格、電極參數;

e)處理試片的調理劑試驗溶液濃度;

f)試片調理恒濕器內和測量電阻環境的相對濕度及溫度;

g)試驗結果;△p。或△lgp,值;

h)試驗人姓名，

i)其他需要說明的試驗細節和現象。北廣精儀儀器設備有限公司是一家生產電氣測試設備的公司，其絕緣電阻測試儀的具體型號和量程范圍可能因產品不同而有所差異。以下是一些常見的絕緣電阻測試儀的技術參數，供參考：

典型量程范圍：

1. 低端型號：通常在幾百兆歐（MΩ）到幾千兆歐（GΩ）之間。

2. 中端型號：量程可達幾萬兆歐（10 GΩ）到幾十萬兆歐（100 GΩ）。

3. 高端型號：部分高端設備的量程可達幾百萬兆歐（1000 GΩ）甚至更高。

典型功能：

測試電壓：通常提供多種測試電壓選項，如 50V、100V、250V、500V、1000V、2500V、5000V 等。

自動量程切換：部分型號支持自動量程切換，方便用戶操作。

數據存儲與傳輸：部分高端型號支持數據存儲和通過 USB 或藍牙傳輸數據。

具體型號：

如果您有具體的型號，可以提供更多詳細信息。例如：

BEST-212 系列：可能提供高達 1 TΩ（1000 GΩ）的量程。

BEST-380系列：可能提供更高的測試電壓和更寬的量程。

表面電阻測試儀校準注意事項

一、校準前準備

?環境控制?

確保校準環境溫度穩定在 ?20-25℃?、濕度控制在 ?40%-60%?，儀器需提前靜置 ?30分鐘以上? 以平衡溫濕度?。

避免在強電磁場、振動或粉塵環境下操作，防止干擾校準精度?。

?工具與設備檢查?

使用覆蓋 ?103-1012Ω? 范圍、精度 ?≥1%? 的標準電阻器，并確保其通過有效期內的認證?。

檢查測試儀電源、電極連接線是否完好，避免接觸不良或破損導致校準誤差?。

二、校準操作注意事項

?調節校準器的操作規范?

校準前需 ?斷電操作?，打開表蓋時避免拉扯內部電路板連。

調節電路板上的 ?三個校準調節器?（溫濕度、阻抗、溫度補償）時，使用專用小螺絲刀，遵循 ?順時針增大數值、逆時針減小? 的原則?。

?校準驗證流程?

連接標準電阻器后，需多次通電對比 ?LCD顯示值? 與標準值差異，每次調節后需 ?斷電再重啟驗證?，避免電路過載?。

校準完成后，需用已知阻值的標準樣品復測，確保誤差在 ?±1%? 范圍內?。

?關鍵操作禁忌?

禁止帶電插拔連接線或調節校準器，防止短路或元件損壞?。

避免用手直接觸碰電極或電路板，操作時佩戴 ?防靜電手套? 以減少干擾?。

三、校準后處理

?儀器恢復與記錄?

校準后需 ?密封表蓋并擰緊螺絲?，防止灰塵或潮氣侵入?。

記錄校準日期、環境參數、標準值及實測數據，便于后續性能追蹤?。

?異常情況處理?

若校準后仍存在明顯偏差，需排查標準電阻器精度或電極接觸問題，必要時聯系專業機構維修?。

長期未使用的儀器需定期 ?充放電維護電池?，避免電量不足影響校準穩定性?。

四、安全與周期管理

?安全防護?：校準過程中遠離高壓電極，測試前確保設備完全放電?。

?校準周期?：建議每 ?6個月? 或按制造商要求定期校準，高頻率使用環境下可縮短至 ?3個月??。

通過規范操作和嚴格遵循上述事項，可有效保障表面電阻測試儀的校準精度及長期可靠性。

體積表面電阻率測試儀校準指南

一、體積表面電阻率測試儀校準前準備

?校準工具?

準備標準電阻器（范圍覆蓋103-1012Ω，精度1%）?，高精度溫濕度計及恒溫恒濕環境控制設備?。確認測試儀電量充足，并檢查電極、連接線是否完好?。

?環境設置?

校準環境需保持溫度20-25℃、濕度40%-60%，儀器需靜置至少30分鐘以平衡溫濕度?。

避免強電磁干擾或振動環境?。

二、體積表面電阻率測試儀校準步驟

?儀器拆裝與連接?

打開測試儀表蓋，避免損壞內部電路板連線?。

將鱷魚夾與香蕉插頭連接，插入儀器對應接口，另一端連接標準電阻器兩端?。

?調節校準點?

定位電路板右下方三個校準調節器：

?頂部調節器?：控制濕度測量校準?；

?中間調節器?：調整阻抗校準?；

?底部調節器?：通過小螺絲刀調節溫度補償?。

調節方向：順時針旋轉為增大數值，逆時針為減小?。

?校準操作?

按下電源開關，對比LCD顯示的溫濕度、電阻值與標準值差異?。

釋放電源開關，微調對應校準調節器，重復通電驗證直至顯示值與標準值一致?。

若需重復校準，需斷電后再調節，避免電路過載?。

三、體積表面電阻率測試儀校準后驗證與記錄

?功能驗證?

校準完成后，蓋上表蓋并擰緊螺絲，通電檢查儀器是否正常運行?。

使用已知電阻值的標準樣品復測，確保誤差在允許范圍內（如±1%）?。

?記錄管理?

填寫校準記錄表，包括校準日期、環境參數、標準值、實測值及操作人員?。

定期跟蹤儀器性能，建議每6個月或按制造商要求進行周期性校準?。

四、體積表面電阻率測試儀注意事項

操作時佩戴防靜電手套，避免觸碰高壓電極或內部電路?。

校準過程中禁止帶電插拔連接線，防止短路或損壞儀器?。

若校準后仍存在異常偏差，需排查標準電阻器精度或聯系專業機構維修?。

通過規范校準流程，可確保測試儀長期保持測量精度，滿足防靜電材料、電子元件等場景的檢測需求?

體積表面電阻率測試儀的保養與使用指南

一、體積表面電阻率測試儀保養要點

?清潔維護?

使用柔軟干布或專用清潔劑擦拭儀器表面和測量區域，避免使用含酸堿的化學溶劑?.清潔后確保儀器完全干燥再存放，防止潮氣損害內部元件?。

?存放環境?

存放在干燥、通風良好的環境中，避免高溫、高濕或腐蝕性氣體?。

長期不使用時需取出電池，并對儀器進行密封防潮處理?。

?定期校準?

根據制造商建議周期校準，使用標準樣品驗證準確性，或聯系專業人員操作?。

校準后記錄數據，便于追蹤儀器性能變化?。

?電氣與機械檢查?

定期檢查電纜連接是否牢固，避免松動導致數據錯誤或故障?。

關注機械部件（如電極、夾具）的磨損情況，及時更換損壞零件?。

二、體積表面電阻率測試儀使用規范

?環境控制?

測試環境溫度宜保持穩定（推薦20-25℃），濕度控制在40%-60%?。

避免在強電磁場、振動或電焊作業附近使用，防止干擾測試結果?。

?樣品準備?

確保樣品表面清潔、干燥，無油污、灰塵或褶皺，必要時使用軟布或溫和溶劑清潔?。

樣品尺寸需適配電極要求，薄膜類材料需平整放置，避免接觸不良?。

體積表面電阻率測試儀?操作步驟?

開機后選擇對應模式（體積/表面電阻率），按標準設置電壓（通常數百至數千伏）和測試時間?。

正確連接電極：表面電阻測試時，環形電極需緊密貼合樣品，間距符合規范（如10cm）?。

測試過程中避免觸碰電極或高壓部分，防止觸電或數據偏差?。

體積表面電阻率測試儀?安全與后續處理?

測試前確認被測設備已斷電并完全放電，防止殘余電荷影響結果或引發危險?。

測試結束后先斷開高壓，再關閉電源，清潔電極并記錄數據?。

三、體積表面電阻率測試儀注意事項

避免碰撞或劇烈震動，運輸時使用防震包裝?。

電池維護：電量不足時及時充電，長期閑置需定期充放電以保持電池活性?。

若測試值異常（如超出10?-10?Ω范圍），需排查環境、樣品或儀器故障，必要時聯系售后?。

通過規范操作和定期維護，可有效延長表面電阻測試儀的使用壽命，并確保測量數據的準確性。

體積表面電阻率測試儀的測量場景及適用行業如下：

一、電子元器件制造

PCB基板檢測?

驗證環氧樹脂基板體積電阻率是否滿足>101?Ω標準，防止電路短路?

檢測硅膠封裝層表面電阻率，避免光電二極管暗電流干擾信號傳輸?

電容器與密封材料測試?

評估介質材料泄漏電流風險，確保電容器絕緣性能?

二、新能源領域

鋰電池隔膜質檢?

同步驗證隔膜的高體積電阻率（阻斷電子）與低表面電阻率（導通離子）平衡性?

光伏材料研發?

測試太陽能電池封裝材料的抗靜電能力，提升長期穩定性?

三、航空航天與材料

復合絕緣材料認證?

碳纖維增強樹脂需通過ASTM D257標準測試，支持一鍵生成報告?

極端環境材料評估?

驗證耐高溫/耐輻射材料的電阻率穩定性，滿足級防護需求?

四、電力與絕緣材料生產

高壓電纜與護套材料檢測?

驗證塑料、橡膠等絕緣材料的體積電阻率，確保耐電壓擊穿性能?

液體與粉體材料測試?

檢測樹脂、導電油墨等材料的電阻率，專用電極設計避免漏液誤差?

五、半導體與微電子

晶圓加工與封裝?

測試切割膠帶和封裝材料的表面抗靜電能力，防止器件損傷?

微電流測量?

實現0.1fA級微弱電流檢測，用于半導體器件與光電元件研發?

六、防靜電與紡織品

防靜電產品認證?

檢測防靜電服、導電纖維的表面電阻率，符合GB 12014等標準?

工業環境安全監測?

驗證計算機房防靜電地板、化工防爆設備的靜電消散性能?

七、科研與教育

材料改性研究?

實時監測石墨烯等納米填料對材料電阻率的影響曲線?

新型材料開發?

支持固體、液體、粉體全材料類型測試，覆蓋實驗室與生產線場景?

以上應用場景及行業均基于當前（2025年）主流標準及技術需求，滿足GB/T 1410、ASTM D257等15+國際/國家標準?。
