(一)UL9450A 模組、機柜單元及安裝級別火焰蔓延測試系統

• 熱失效熱釋放測試系統（3MW/5MW/10MW）

• 熱失效釋放氣體FTIR分析系統

• 熱失效氫氣、甲烷、氫總量氣體分析系統

• 熱失效熱流量測試系統

      燃燒熱釋放量測試理論是基于純燃燒卡路里與燃燒的氧氣量成正比，每燃燒1KG氧氣將會產生13.1 MJ/kg的燃氣， 測試氣體的熱排放，點火時間，氧氣消耗率，CO, CO2生成率，燃氣的氣流都將會被測量。

該測試系統參考NFPA286規定并重點參考國外相關大型熱釋放測試系統的相關論文研究及實際案例；測試系統由如下幾部分構成：試驗裝置、排煙管道、風速控制系統、煙氣采樣及預處理系統、氣體分析系統、煙密度采集系統、燃氣控制系統、數據采集計算機分析系統等。

? 煙氣采樣和預處理系統：包括取樣器、過濾器、冷阱、吸氣泵、干燥筒、流量控制等

? 氣體分析系統：

(1) 進口順磁氧分析儀 量程0~25%，線性偏差<1%，響應時間<6S，輸出最大分辨率100X10-6

(2) 進口紅外線CO2分析儀 量程：0~10%，誤差：1%FS，重復性<1%，再現性2%

(3) 進口紅外線CO分析儀 量程：0~1%，誤差：1%FS, 重復性1%FS,再現性小于2%

? 煙密度測試系統：美國進口光電接收器: 波長范圍350-1100nm；峰值相應：0.65A/W；最大輸出電流：100mA；增益調節 70dB；控測器線性度≥99.8%，不穩定度<0.1%，光源接收精度0.1%

? 應用軟件測試系統：LABVIEW編輯應用軟件，控制界面友好，操作方便；數據交互性功能強大，更適用于進行科學研究分析

? 軟件功能模塊化設計，可實現參數設置、系統校準（分析儀校準、光系統校準、熱釋放校準等）、試驗信息、試驗、數據分析和報告打印功能

 規格：3MW、5MW、10MW、20MW

（二）UL9450A 電芯級別熱失效測試系統

• 電芯失效測試罐（82L）

• 氣相色譜及氣體采集系統

• 釋放氣體爆炸極限及最大爆壓測試儀

• 釋放氣體燃燒速率測試儀

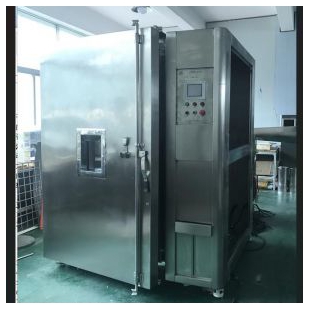

l 電芯失效測試罐（82L）

      鋰電池燃爆實驗艙主要用于鋰電池熱失控燃燒甚至爆炸實驗。鋰電池燃爆動作迅速，瞬間釋放能量巨大，且釋放多種有毒有害氣體，因此在密封環境下實驗，需按照爆炸沖擊增壓的過程來設計抗壓罐體。

電池熱失效測試系統由以下幾部分構成：爆炸艙體、加熱系統、壓力探測系統、溫度探測系統、空氣吹掃系統，充氮氣系統，抽真空系統，氣體取樣系統。

? 實驗艙設計為圓筒罐體，容積約82L，由艙體、艙門、支撐腳、艙后蓋、旋轉吊蓋等組成

? 實驗艙筒體內徑設計為450mm，總長約500mm，采用Q345R抗高壓鋼板制作而成，整體耐沖擊壓強5MPa以上最高耐壓7Map

? 艙門與筒體通過旋轉吊臂裝置連接，可右向旋開，艙門洞直徑450mm與筒體一致，方便操作。艙門關閉后采用整圈螺栓并緊，可承受最大5Mpa的沖擊壓力不泄漏。

? 電加熱強制失效裝置：

(1) 加熱控制系統，可控制最大功率2kw

(2) 加熱溫度，加熱速率可設定。加熱速率4℃~7℃/min

(3) 計算機自動控制加熱速率

? 測試系統：

(4) 計算機+Labview測試軟件系統

(5) 計算機自動電加熱失效測試模式

(6) 配備氧氣濃度監控系統。進口氧傳感器

l 釋放氣體爆炸極限及最大爆壓測試儀

該爆炸極限測試儀可實現在高溫環境下，測試可燃氣體或可揮發性固體或液體的爆炸極限測量。同時可測試可燃氣體爆炸時的最大爆壓。高溫高壓條件下測定的爆炸極限對化工過程設計及危險性評估和控制有很大的參考價值。

該測試儀器滿足UL9540A要求的對電池熱失效釋放氣體的燃燒下限及最大爆壓進行測試。同時可測試可燃性氣體或蒸氣發生燃燒和爆炸的濃度上限和濃度下限以及爆炸壓力、爆炸指數等，測試結果可以用于表征樣品燃爆風險、爆炸猛度以及評估爆炸破壞程度等。

? 工作環境：(-5～45)℃，<95%RH

? 測試對象：氣體或可氣化的固體，液體

? 箱體控溫范圍：(-10～250)℃，精度±1℃

? 樣品溫度測量范圍：(-50～300)℃

? 樣品溫度測量分辨力：0.1℃，測量精度±0.5℃

? 壓力測量范圍：(0～110)kPa，精度±0.1%FS

? 工作能達到真空度：≤1.33kPa

? 泄漏度:≤0.1kPa/min

? 點火器火花間隙：6.4mm

? 點火器電弧電壓/電流：15kV/30mA

? 點火持續時間：(0～1)s

 更多方案資料請聯系廠家咨詢……
