簡介：

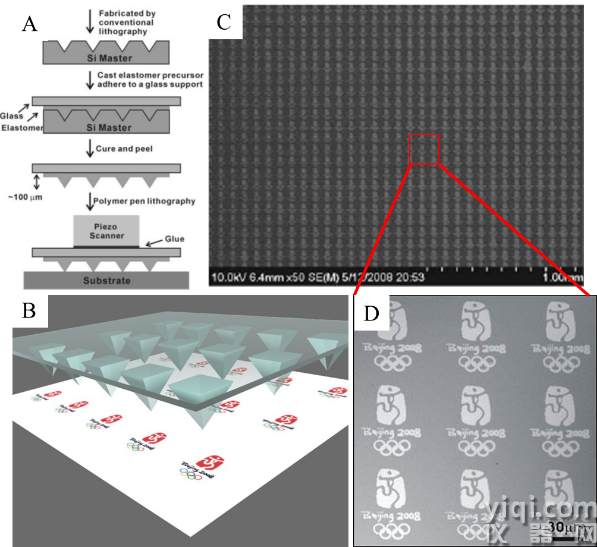

Polymer Pen Lithography (PPL)聚合物筆印刷是新發展起來的圖案化方法，結合了微接觸印刷(uCP)和蘸筆印刷（DPL）的優點，可以實現低消耗、柔性的分子印刷，可能使得納米圖案化領域發生變革。 PPL是基于無懸臂的掃描探針印刷技術，無需掩膜版即可在超平方厘米的區域內，利用彈性體的筆尖在多種材料和基底上打印10nm 到90nm 范圍內光斑尺寸的數字化圖案。當鋒利的筆尖接觸到基質，墨水被傳遞到接觸點。PPL是一種可以直接拼寫的技術，相對于典型打印技術可以完美地生產復雜的圖案，并且可以研究超材料結構和器件的光電性質。利用這種技術，可以制備由蛋白質等軟物質組成的結構陣列，在生命科學領域有著潛在的用途。

Park XE-PPL：

解耦無弓型彎曲掃描器，使聚合物筆陣列均勻接觸，當我們使用該系統掃描相當平整的硅晶圓時，100um和400um的運動范圍，曲率分別小于2nm和10nm。

電動二維傾斜平臺，聚合物筆陣列的電動調平，XY傾斜角度分辨率為5urad(0.0003°),XY傾斜角度范圍為±3度。

掃描結果可以減少依賴掃描位置，無需軟件處理

提供寬廣的光學視圖，分辨率<1um,可顯示1mm×0.75mm視圖且可以移動1cm×1cm,所以可以監測所有筆陣列區域

Z軸的長移動范圍 (25um)，可以更好的控制接觸力，而且可制作圖案的尺寸范圍也很大（50nm-25un）

應用：

掃描探針嵌段共聚物印刷 (SPBCL)

光束筆印刷 (BPL)

硬尖軟彈簧印刷 (HSL)

多重模式的蛋白質陣列

材料科學與技術;納米粒子圖案化，多重納米粒子陣列，集成電路

生物和藥物學：蛋白質，抗體和DNA納米陣列，可用于藥物篩選，醫學診斷，生物傳感器和生物芯片的研究
