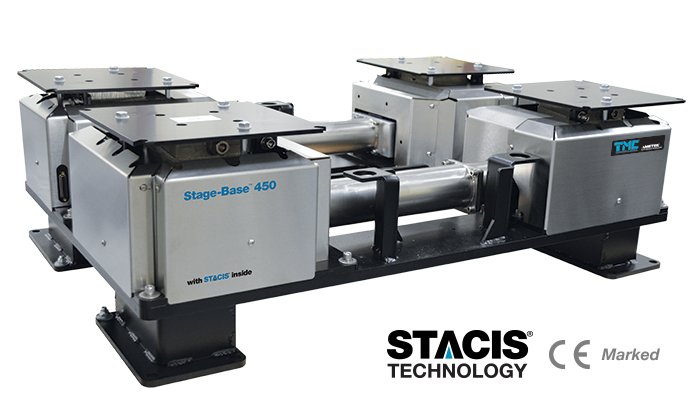

TMC Stage- BaseTM450 with STACIS° inside

混合壓電陶瓷/音圈電機主動隔振系統

特點：

● 采用STACIS技術

● 采用可擴展的壓電陶瓷致動器

● 負載的位置可重復性在微米范圍內

● 可安裝的框架設計

● 6個隔振自由度

● 可選的音圈電機前饋或反饋

● 主動隔振從0.6Hz開始

● 快速的調節時間來響應平臺運動

● 沒有氣浮支撐

● 通過US,B2.0與電腦的圖形用戶界面

● GUI連接的高速數字控制器

● 操作簡單、性能穩健，性價比高

為了滿足放置在振動隔離系統上的半導體設備嚴格的隔振要求，TMC繼續推進技術進步來開發新的解決方案。Stage- Base 450是專門設計用于具有高精度電動x-y平臺的先進半導體工具的主要振動隔離系統。這種儀器需要非常高xiao的振動隔離，同樣他們也要求通過快速設置移動平臺來減小負載從而極大的提高隔振效率。由于用于快速設置調節時間來進一步增加隔振效率的前饋控制音圈電機的加入，使其成為用于運動平臺應用的先jin的主動振動和運動隔離系統。

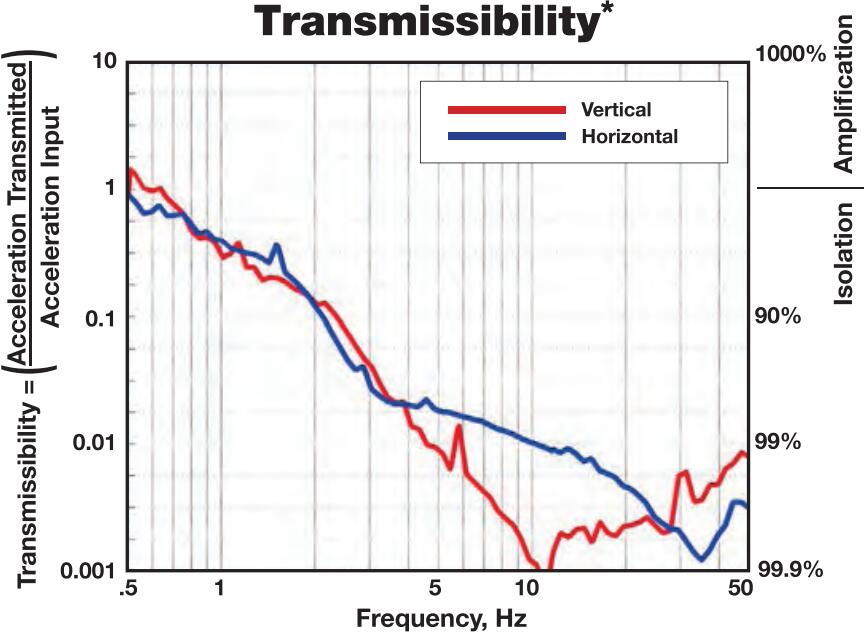

*模擬VC-C (500 uin./s, 12.5 um/s)振動測試，負載為1540磅 (700 kg)

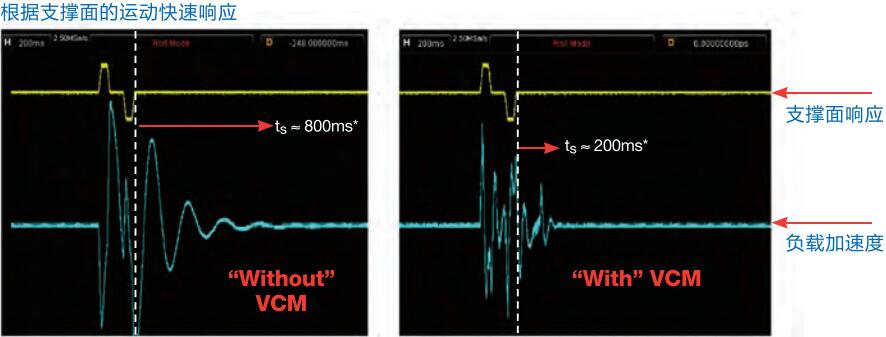

*給予支撐面300N力的作用下，負載加速度從0.8m/S降至0.01m/s'的響應時間

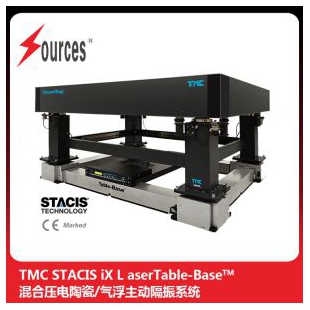

TMC STACIS iX L aserTable-BaseTM

混合壓電陶瓷/氣浮主動隔振系統

特點：

● 采用STACIS技術

● 主動式壓電陶瓷內部振動消除系統

● 從低于1Hz開始隔離振動.

● 擴展行程的壓電致動器，*高達60微米

● 6個隔振自由度

● 為達到*大振動消chu，串聯2個隔離系統

● 采用MaxDamp空氣隔離技術

● 操作簡單，性能穩健，性價比高

● 桌子下有可用于放置設備的可選貨架

● 包含TMC的DC-2020數字控制器

LaserTable-Base對現有光學平臺的振動隔離技術進行了極da改shan。通常，光學平臺是由低頻氣動隔振系統支撐。雖然對于高頻的隔離非常有xiao，但是實際上被動系統在1-3HZ范圍內會放大振動。

TMC的STACIS技術通過將壓電陶瓷制動器和慣性振動傳感器結合的技術來消chu而不是放大低頻振動，成功地克服了這些局限。LaserTable-Base綜合了氣浮和STACIS這兩種技術組成一個完整的振動消chu系統。由于兩種隔離系統的串聯，使此技術的振動隔離范圍從非常低的頻率到前所suo未you的高頻。

LaserTable-Base頂部的氣浮部分是模塊化的、可替換的。它可以是TMC的Gimbal PistonTM氣浮隔振支腿，或者MaxDampR氣浮隔離支腿，甚至可以是剛性支腿，這取決于實際應用的需求。

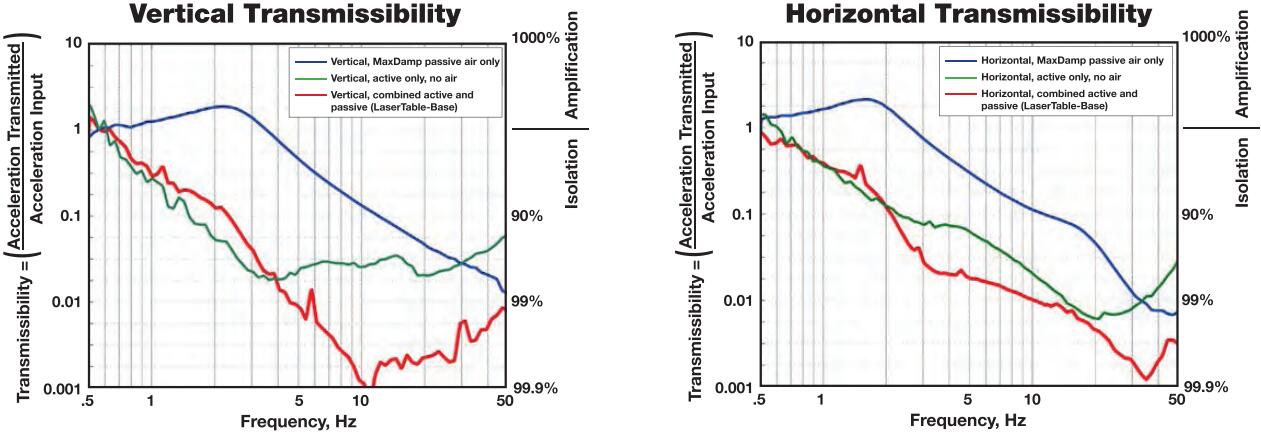

模擬VC-A (2,000 μin./s,50 μm/s)振動測試，負載為2000磅(907 kg)

將低頻被動MaxDamp⑧氣浮隔振系統與壓電陶瓷主動隔振系統串聯，得到垂直和水平方向兩個單獨的隔振性能曲線。

由此產生的隔振性能對比明顯，以至于在某些頻率范圍內，我們受到測量儀器噪聲地板的限制，無法測量和演示完整的隔離性能。也就是說，在10-12 Hz以上，組合系統的實際性能有望超過理論隔振性能曲線，因為組合隔離理論上是兩個子系統提供的隔離能力的總和。
