HCHV-1000脈沖發生器

HCHV-1000脈沖發生器產生高達1500V的快速高壓波 形。HCHV-1000針對高阻抗電容性負載進行了優化，非常 適合驅動提取柵格和偏轉板，用于飛行時間質譜儀和加速 器中粒子束的靜電調制。其堅固耐用的多功能設計也使其 非常適合脈沖或門控電源管柵、普克爾電池和Q開關、聲學 換能器、微通道板、光電倍增管和圖像增強器。HCHV-1000 脈沖保真度將優化使用它的任何系統的性能。

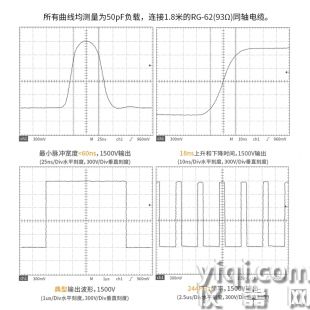

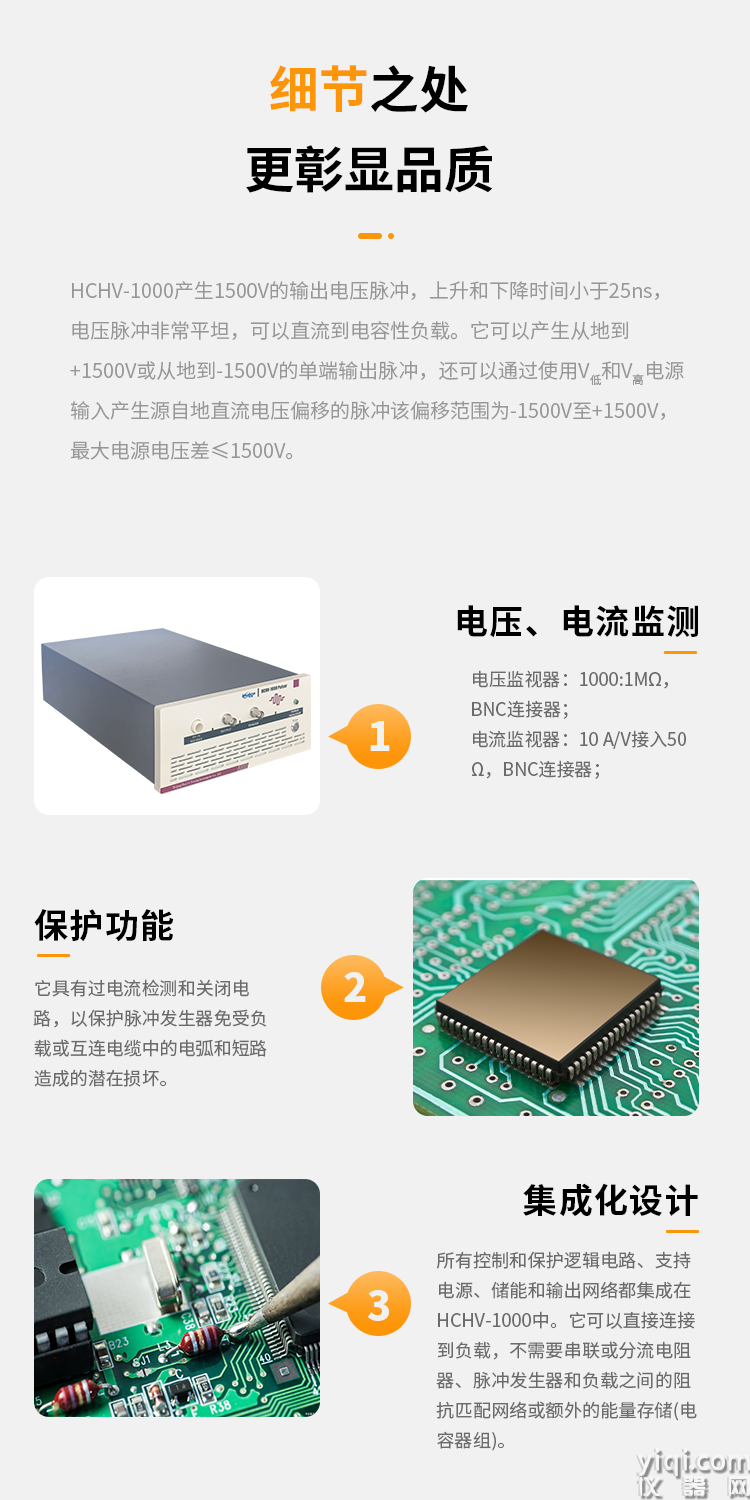

HCHV-1000產生1500V的輸出電壓脈沖，上升和下降時間小于25ns，電壓脈沖非常平坦，可以直流到電容 性負載。它可以產生從地到+1500V或從地到-1500V的單端輸出脈沖，還可以通過使用VLow和VHIGH電源輸入產 生源自地直流電壓偏移的脈沖該偏移范圍為-1500V至+1500V，最大電源電壓差≤1500V。

HCHV-1000 需要TTL門信號、高壓直流電源和可選的直流偏移電源輸入。輸出脈沖寬度和頻率由柵極信 號控制。脈沖輸出電壓由輸入直流電源的幅度控制。 當輸入門為高時，V高電源連接到輸出端。當輸入門為低電平時，V低電源連接到輸出端。因此，HCHV-1000 可用于通過邏輯反轉輸入柵極來產生負向脈沖，從而使輸入柵極為高電平，直到該單元被脈沖化。當輸入門變 低時，V低輸入電源連接到輸出端，從而產生負向脈沖。
