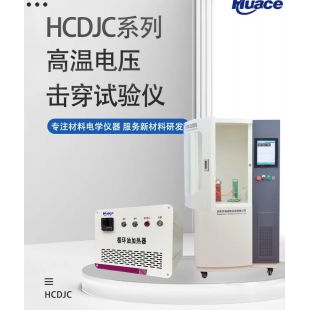

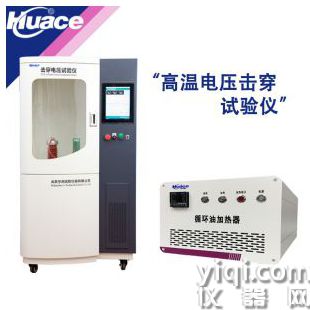

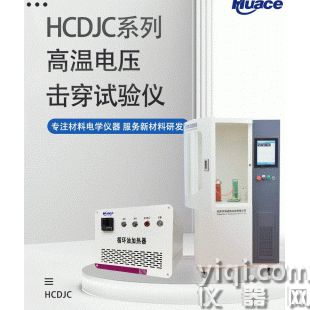

橡膠塑料薄膜電壓擊穿測試儀

產品介紹

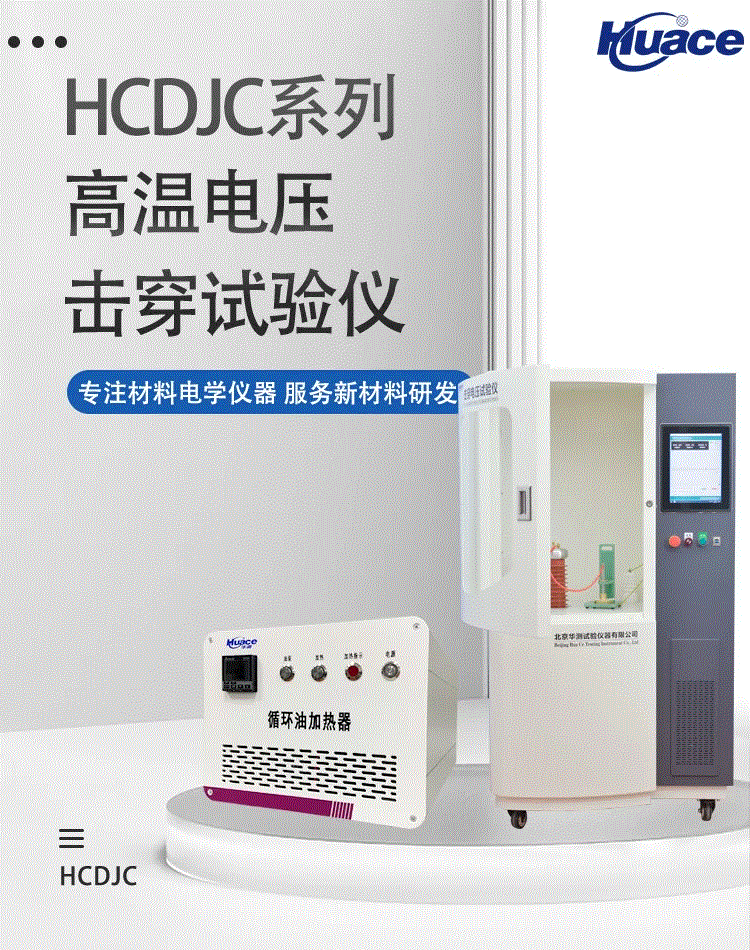

HCDJC系列電壓擊穿試驗儀采用計算機控制，通過人機對話方式，完成對絕緣介質的工頻電壓擊穿，工頻耐壓試驗。電壓擊穿試驗儀主要適用于固體絕緣材料如絕緣漆、樹脂和膠、浸漬纖維制品、云母及其制品、塑料、薄膜復合制品、陶瓷和玻璃等介質在工頻電壓或直流電壓下擊穿強度和耐電壓時間的測試；電壓擊穿試驗儀采用計算機控制，可對試驗過程中的各種數據進行快速、準確的采集、處理，并可存取、顯示、打印。

適用范圍

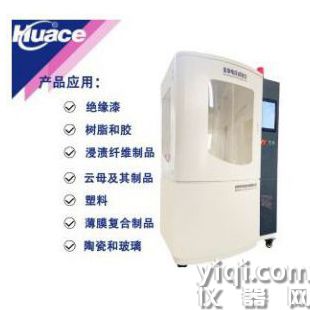

本機主要適用于固體絕緣材料如：絕緣漆、樹脂和膠、浸漬纖維制品、云母及其制品、塑料、薄膜復合制品、陶瓷和玻璃等在工頻電壓下擊穿電壓，擊穿強度和耐電壓的測試。

滿足標準

GB1408.1-2016《絕緣材料電氣強度試驗方法　第1部分；工頻下試驗、第2部分》
GB/T1695-2005《硫化橡膠工頻擊穿電壓強度和耐電壓的測定方法》
GB/T 3333-1999《電纜紙工頻擊穿電壓試驗方法》
GB/T 1 2656-1990《電容器紙工頻擊穿電壓測定法》
ASTM D149 - 09 《固體電絕緣材料在商用電源頻率下的介電擊穿電壓和介電強度的標準試驗方法》
DL/T 3 76-2010 復合絕緣子用硅橡膠絕緣材料通用技術條件

測試原理

1、 擊穿、 耐壓試驗就是對被試品施加一定的電壓，并保持一定時間，以考慮被試品絕緣承受各種電壓的性能。絕緣電阻和吸收比試驗、泄漏電流和直流耐壓試驗以及介質損失角測量試驗等雖然能發現很多絕緣缺陷，但因其試驗電壓低于被試品的工作電壓，往往對一些絕緣缺陷還不能及時發現，為了進一步暴露設備缺陷，檢查電氣設備絕緣水平和確保是否能投入運行，有必要進行交流擊穿及耐壓試驗。
2、 它是鑒定電氣設備絕緣強度最有效最直接的方法，它對于判斷電器設備能否投入運行具有決定性的意義。交流耐壓試驗的電壓、波形、頻率和在被試品絕緣內部電壓的分布均符合實際運行情況，因此，交直流擊穿、耐壓試驗能有效地發現電氣設備存在的較危險的集中性缺陷。試驗電壓越高，發現絕緣缺陷的有效性越高。

設備優勢

TVS瞬間抑zhi防護技術
電壓擊穿試驗儀大都采用的光耦隔離方式，但光耦與隔離無非是提高儀器的采集的抗干擾處理,對于電弧放電過程中的浪涌對控制系統的防護起不到任何作用。華測獨立開發的TVS瞬間抑zhi防護技術，將起到對控制系統的防護。
多級循環電壓采集技術
材料擊穿后，瞬間放電速度約為光速的1/5～1/3,國際通用的方法為壓降法進行采集擊穿電壓。即變壓器的初級電壓瞬間下降一定比率來判別材料是否擊穿。顯然記錄擊穿電壓值產生偏差。而采用多級循環采集技術對擊穿后的電壓采集將解決此難題。 。華
低通濾波電流監測技術
高壓壓放電過程中將產生高頻信號。而無論是國產與進口電流采集傳感器，大都為工頻電流傳感器。而采集過程中無法將高頻信號處理時，從而造成檢測不準確。無論是采用磁通門或霍爾原理所設計的傳感器存在擊穿后瞬間輸出電壓或電流信號過大，從而燒壞控制系統的采集部分。華測開發的低濾波電流采集傳感器將高頻雜波信號進行相應處理。同時華測自主開發的保護模塊來保證采集精度與保護采集元件。 護
雙系統互鎖技術及隔離屏蔽技術
采用雙系統互鎖技術應用于電擊穿儀器，華測生產的電壓擊穿儀器不僅具備過壓、過流保護系統，它獨有的雙系統互鎖機制，當任何元器件出現問題或單系統出現故障時，將瞬間切斷高壓技術， 將起到對控制系統的防護。
SPWM電子升壓技術
目前進口設備大都采用SPWM電子升壓技術，這一技術具有升壓速度平穩，精度高。便于維護等優點是調壓器無法比擬的。

軟件功能

●操作系統：支持XP，win7,win8系統，操作人性化；

●實時監測：在實驗過程中可以動態顯示試驗曲線；
●數據導出：試驗結果方便導出。
●實驗報告：自定義報告名稱，并對實驗報告進行打印；
●試驗方式：直流試驗和交流試驗、進行選擇；
●試驗方法：擊穿電壓、耐壓試驗、階梯升壓等多種選擇；
●參數設置：可以根據不同的試驗方式及試驗方法靈活設置所需的不同參數值；
●校準功能：可針對設備進行校準設置；
●支持標準：支持國標及美國標準；
●報警功能：軟件具備電壓、電流報警功能。

參數規格

1、輸入電壓：AC 380V
2、高壓輸出：150kV(交流、直流)
3、電流輸出：100mA
4、設備功率： 15kVA
5、電壓精度：<1.5%
6、電流精度：<1.5%
7、升壓速度：200V/S~2000V/S(可設定)

8、試驗方式：擊穿試驗、耐壓試驗、階梯試驗
9、耐壓時間：(可設定)

10、設備尺寸：1600mmX900mmX1400mm
11、設備重量：150KG

技術要求

1、設備輸入電壓： 交流 100KV (普通試驗室電源均可兼容)
2、試驗電壓方式： 交流 0－－100 KV ;
         直流 0－－100 KV
3、電器容量：10KVA
4、試驗方法：0-100KV全量程可調(采用高精度電壓采樣器件，取消了同類廠家由于電壓采樣精度不夠必須采用高壓分級的方式)
5、擊穿及耐壓試驗升壓速率：
0.1 KV/S
0.2 KV/S
0.5 KV/S
1.5 KV/S
2 KV/S
2.5 KV/S
3.0 KV/S   (此項滿足新標準里面極快速升壓試驗要求)
注：本產品采用直流伺服電機加載減速機構，保證了新標準里面關于極慢速試驗和極快速試驗的新要求，（一般為皮帶輪機構，誤差較大）保證用戶可以自由選擇升壓速率，是目前同類產品中滿足國標對于升壓速率要求的測試設備。
6、HCDJC系列電壓擊穿試驗儀試驗方式：
           直流試驗：1、勻速升壓  2、階梯升壓  3、耐壓試驗
           交流試驗：1、勻速升壓  2、階梯升壓  3、耐壓試驗
注：根據不同行業的標準，我們可以根據用戶的要求，依據貴行業標準，為您定制行業標準所需的特殊測試功能。
7、過電流保護裝置應有足夠靈敏度以保證試樣擊穿時在0.1S內切斷電源。
8、漏電電流選擇：1—100 mA可由計算機軟件自由進行設定。
9、本儀器采用先進的無觸點原件勻速調壓方式，淘汰同類產品中機械傳動升壓方式。
10、支持短時間內短路試驗要求。(其它同類產品無此功能)
11、一次試驗可以同時做3個試樣。(同類產品一次試驗只能做一個試樣)
12、電壓測量誤差： ≤ 1.5％
13、試驗電壓連續可調：0-100 KV
14、耐壓時間設定：0-6小時(可通過軟件連續設定)
15、九級安全防護措施：
(1) 超壓保護
(2)試驗過流保護
(3)試驗短路保護
(4)安全門開啟保護
(5)軟件誤操作保護
(6)零電壓復位保護
(7)試驗結束放電保護
(8)獨立保護接地
(9)試驗完成后電磁放電

試驗方式

空氣中耐壓試驗

空氣中擊穿試驗

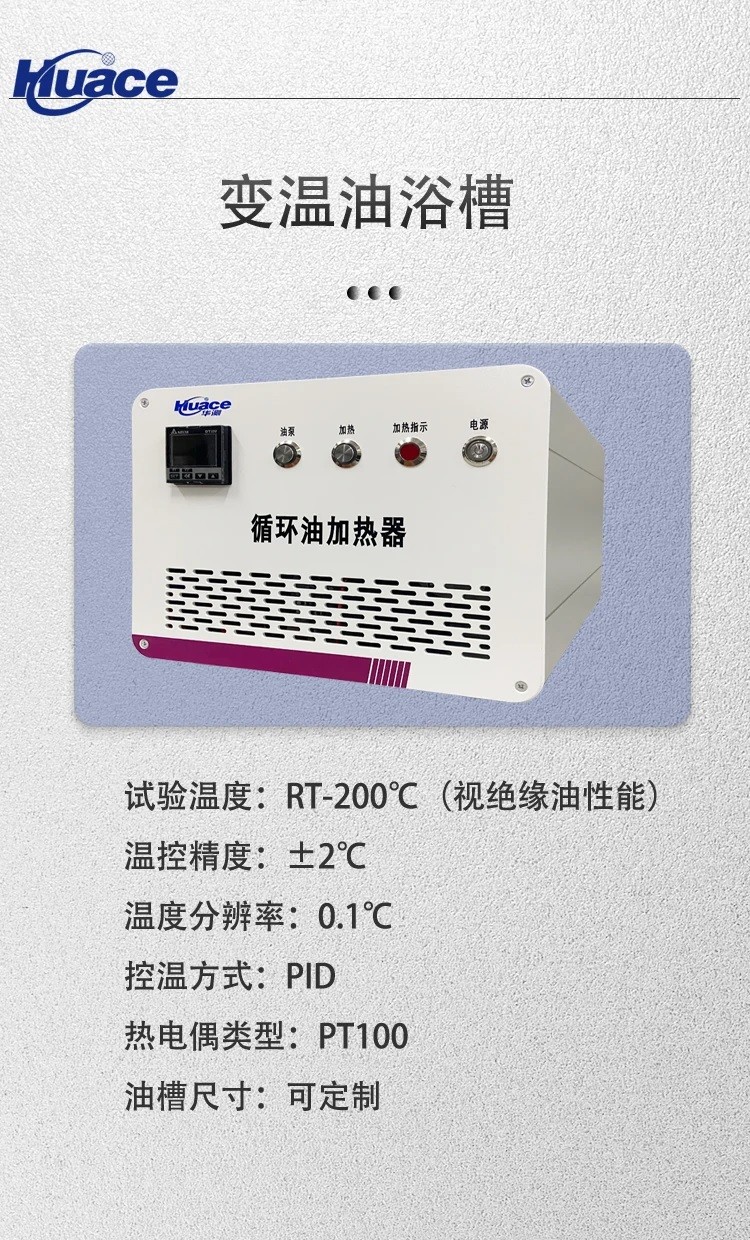

絕緣油中耐壓試驗

絕緣油中擊穿試驗

不同材料試驗電極不同   采購時請技術溝通

設備廠家

l  變壓器：武高所監制

l  控制系統：德國西門子PLC

l  升壓系統：spwm華測

l  繼電器：施耐德

l  電流傳感器：華測開發

l  過壓過流系統：華測開發

l  TVS防護：華測開發

l  電壓傳感器：松野

設備配置清單

測試電極

電極全部執行GB/T -1408-2-16 ASTM149標準設計制造
板材與片狀材料：不等直徑電極、等直徑電極 帶、薄膜和窄條：薄膜電極軟件
其它電極： 軟管電極、平行板電極、錐銷電極、平行圓柱電極、球型電極。
同時定做其它專用測試電極。
