Thorlabs強度噪聲分析儀PNA1可分析輸入電壓信號，通過確定功率譜密度(PSD)或相對強度噪聲(RIN)以表征光學系統中的噪聲。

特征：

· 高精度、低噪聲的強度噪聲分析儀，頻率高達3 MHz

· 多個采樣頻率，用于優化分辨率帶寬

· 輸入電壓范圍：±3.85 V

· BNC信號輸入，內部端接10 kΩ阻抗

· 通過強度噪聲分析儀軟件操作(軟件下見軟件標簽)

o 顯示頻域或時域數據

o 以功率譜密度或相對強度噪聲(RIN)為單位的頻域讀數

o 計算總積分相對強度噪聲(IRIN)

o 需要用戶提供計算機

PNA1噪聲分析儀常用于分析以下設備的信號：

· 偏壓探測器

· 帶放大的探測器

· 光電倍增管(PMT)

· 電子設備監測端口

· 應變計

· 加速計

· 麥克風

應用：

· 激光相對強度噪聲的表征

· 光學裝置中的噪聲檢測(聲學噪聲、電噪聲、振動噪聲)

· 確定鎖定探測的z*佳頻率

· CARS、SRS或瞬態吸收系統的診斷

· 誤差信號頻域的優化(PID參數)

· 實驗室電壓或電流信號的頻譜分析

產品介紹：

Thorlabs強度噪聲分析儀PNA1是一款高精度(18位模數轉換)設備，用于測量光學系統中的強度噪聲。此設備具有DC到3 MHz輸入頻率帶寬，可重疊多個采樣率的數據以優化分辨率帶寬，并在其整個帶寬內提供較高的頻率軸分辨率(見右表)；9 Hz的z*小分辨率帶寬非常適合解析低頻噪聲源。這款低噪聲設備的標稱本底噪聲低于-140 dBV2/Hz，旨在識別光學實驗中的環境噪聲源，例如環境照明或電線噪聲。此設備的理想應用還包括光源和儀器開發，其中表征噪聲水平或檢測界限至關重要；

規格參數：

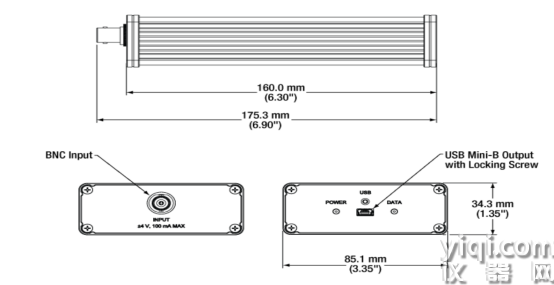

分析儀的尺寸：

應用案例：

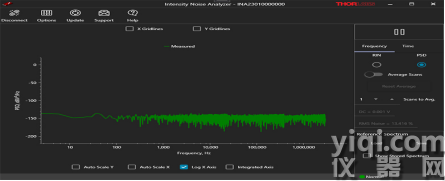

強度噪聲分析儀軟件提供簡單GUI以控制PNA1噪聲分析儀，測量結果可以頻域或時域顯示。

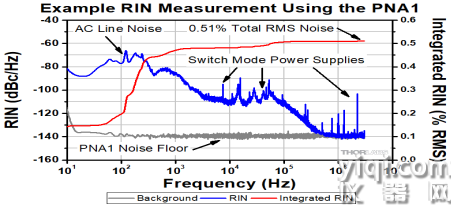

PNA1強度噪聲分析儀用于測量Thorlabs FSL1030X1飛秒光纖激光器以9.3 MHz、20 W輸出運行時的噪聲。RIN曲線(藍線)中約120 Hz處的明顯峰值表示與交流電源或接地相關的噪聲。
