超聲波流量計使用方法和參數
超聲波流量計正確選型才能保證超聲波流量計更好的使用。選用什么種類的超聲波流量計應根據被測流體介質的物理性質和化學性質來決定，使超聲波流量計的通徑、流量范圍、襯里材料、電極材料和輸出電流等都能適應被測流體的性質和流量測量的要求。
1、精密功能檢查
精度等級和功能根據測量要求和使用場合選擇儀表精 度等級，做到經濟合算。比如用于貿易結算、產品交接和能源計量的場合，應該選擇精度等級高些，如1.0級、0.5級，或者更高等級; 用于過程控制的場合，根據控制要求選擇不 同精度等級;有些僅僅是檢測一下過程流量，無需做極ng確控制和計量的場合，可以選擇精度等級稍低的，如1.5級、2.5級，甚至 4.0級，這時可以選用價格低廉的插入式超聲波流量計。
2、可測量的介質
測量介質流速、儀表量程與口徑 測量一般的介質時，超聲波流量計的滿度 流量可以在測量介質流速0.5—12m/s范圍內 選用，范圍比較寬。選擇儀表規格(口徑)不一 定與工藝管道相同，應視測量流量范圍是否，在流速范圍內確定，即當管道流速偏低，不能滿足流量?jī)x表要求時或者在此流速下測量準 確度不能保證時，需要縮小儀表口徑，從而提 高管內流速，得到滿意測量結果。
應用領域
序號 | 主要應用領域 | 檢測項目 | 應用儀表 |
1 | 環保 | 市政污水測量 | 多普勒超聲波流量計 非滿管超聲波流量計 |
工廠污水排放監測 | 多普勒超聲波流量計 非滿管超聲波流量計 | ||
2 | 油田 | 原油生產流量測量 | 多普勒超聲波流量計 |
固井泥漿流量測量 | 多普勒超聲波流量計 | ||
油田含油污水流量測量 | 多普勒超聲波流量計 非滿管超聲波流量計 | ||
油井注水量流量測量 | 時差式超聲波流量計 | ||
3 | 水務公司 | 江、河、水庫原水測量 | 時差式超聲波流量計 |
自來水流量測量 | 時差式超聲波流量計 | ||
4 | 石油化工 | 石化產品工藝流檢測 | 時差式超聲波流量計 |
工業循環水流量測量 | 時差式超聲波流量計 多普勒超聲波流量計 | ||
5 | 冶金 | 工業循環水流量測量 | 時差式超聲波流量計 多普勒超聲波流量計 |
生產過程耗水量測量 | 時差式超聲波流量計 | ||
選礦礦漿流量測量 | 多普勒超聲波流量計 | ||
6 | 礦山 | 礦井排水流量測量 | 多普勒超聲波流量計 |
選礦礦漿流量測量 | 多普勒超聲波流量計 | ||
7 | 鋁廠 | 生產過程耗水量測量 | 時差式超聲波流量計 |
鋁酸鈉等工藝流流量測控 | 多普勒超聲波流量計 | ||
8 | 造紙 | 紙漿流量測量 | 多普勒超聲波流量計 |
生產過程耗水量測量 | 時差式超聲波流量計 | ||
9 | 制藥廠 | 化學藥品流量測量 | 時差式超聲波流量計 多普勒超聲波流量計 |
生產過程耗水量測量 | 時差式超聲波流量計 | ||
10 | 發電廠、熱電廠 | 生產過程耗水量測量 | 時差式超聲波流量計 |
冷卻循環水流量測量 | 時差式超聲波流量計 | ||
發電機組線圈冷卻水流量測量 | 時差式超聲波流量計 （超小管徑） | ||
11 | 食品 | 果汁流量測量 | 多普勒超聲波流量計 |
奶液流量測量 | 多普勒超聲波流量計 |
參數介紹
編輯
管段式傳感器參數
性 能 | 參 數 | |||
測量液體 | 充滿被測管道的水、污水及其它均質液體，懸浮物含量小于10g/L，粒徑小于1mm。 | |||
準確度 | ±1.0% | |||
流速范圍 | ±0.01m/s~±12.0m/s | |||
管徑范圍 | DN300mm~DN2000mm | |||
傳感器材質 | 鋼或不銹鋼 | |||
傳感器承壓能力 | 管徑300~600mm，壓力不超過2MPa；管徑700~2000mm，壓力不超過1MPa | |||
轉換器 | 環境溫度：-10℃~+45℃；濕度≤85%(RH) （特殊環境訂貨時說明） | |||
壁掛式 | 盤裝式 | 一體式 | ||
防護等級 | IP65 | IP51 | IP65 | |
傳感器 | 防護等級：IP68 | 常溫型 | 高溫型 | 低溫型 |
工作溫度 | 0~50℃ | 0~150℃ | -20~0℃ | |
電 纜 | 采用雙芯帶屏蔽高頻電纜，工作溫度-40~+70℃ | |||
信號輸出 | 模擬量：4~20mA或0~20mA或0~10mA軟件可選；負載能力小于600Ω | |||
開關量：累計流量脈沖輸出，閉合3ms，周期6ms，傳輸距離小于500m | ||||
串行口：RS-485，傳輸速率4800bit/s,傳輸距離小于1200m | ||||
鍵 盤 | 1×3按鍵 | |||
顯示器 | 2×16位背光液晶字符顯示器 | |||
顯示內容 | 同屏顯示瞬時流量：-99999.99~+99999.99m3/h 累計流量： -19999999.99~+19999999.99m3，鍵控顯示累計運行時間 | |||
數據存儲 | 累計流量、累計運行時間及各項設置參數，掉電后數據可保存100年 | |||
工作電源 | AC 220V ±15%，50Hz 功率<10W (DC 5~36V、1A，定貨時提出) | |||
電纜長度 | 傳感器到轉換器的布線距離，10m、20m、30m……300m可選 |
相關產品
全部評論(0條)
推薦閱讀
-
- 超聲波流量計分類
- 隨著技術的不斷發展，超聲波流量計在各行各業中得到了廣泛應用，包括石油、化工、電力、水務等行業。本文將詳細介紹超聲波流量計的不同分類，幫助讀者更好地理解其工作原理及適用場景，以便選擇合適的流量計類型來滿足具體的需求。
-
- 超聲波流量計類別
- 本文將詳細介紹超聲波流量計的不同類別及其應用，以幫助讀者更好地理解該設備的工作原理、適用場景以及選擇適合的型號。
-

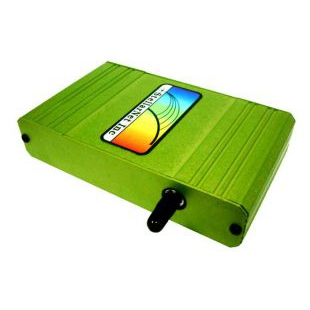

- 全光譜光纖光譜儀參數，光纖光譜儀使用方法
