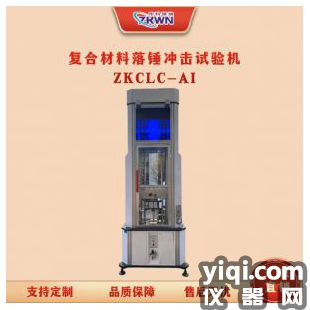

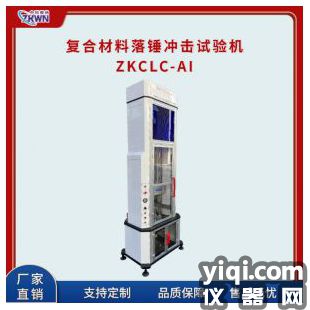

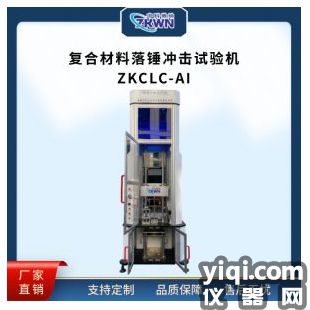

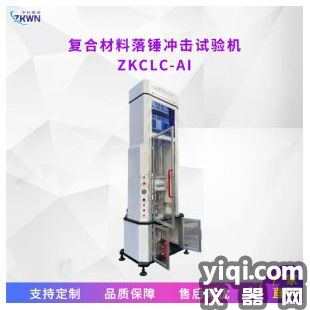

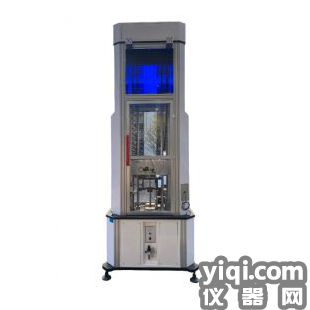

儀器化復合材料落錘沖擊試驗機

ZKCLC-AI

儀器概述：

本試驗機主要測試材料的抗沖擊能力,即通過一定質量的錘頭在一定的高度自由下落對試樣進行沖擊,通過高速率同步采集錘頭對試樣沖擊接觸后的數據,分析試樣的抗沖擊能力及試樣的損壞和斷裂狀態。

我公司生產的復合材料落錘沖擊試驗機，采用的傳感器測控技術，能夠?qū)崟r(shí)采集落錘沖擊板過程中的速度隨時間變化曲線，利用瞬時沖擊速度和反彈速度計算沖擊動能和材料損傷時吸收的能量，通過軟件數據分析，得到?jīng)_擊載荷和和沖擊點位移隨時間變化曲線。

本復合材料落錘沖擊試驗機可以通過軟件進行數據分析：沖擊力、沖擊能量、沖擊速度、材料吸收能量及損傷耗散能量、損傷臨界點及韌脆轉變點…….

儀器優勢說明

1、水平校準：主機可以水平調整，保證落錘的垂直度

2、數據有效：同時安裝有沖擊力傳感器和加速度傳感器，動態顯示雙趨勢沖擊圖，對測試數據進行有效對比，便于對測試數據的有效性，進行判定

3、三維圖形：能夠?qū)_擊點進行三維立體梯形模擬展示，更形象和直觀

4、沖擊形變：能夠?qū)﹀N頭沖擊試樣過程中，對試樣的沖擊形變，進行模擬影像回放，并可以計算出形變量數值

5、沖擊速度：冠測自主開發的采集沖擊速度光柵，響應時間0.5μs（市場上現有產品，響應時間無法滿足測試需求）

6、數據采集：數據采集卡直接采集傳感器的mv電壓信號，采集速度更快，精度更高（如經過放大器后采集，會有延時，信號會失真）

7、核心部件：高速數據采集卡，美國NI，保證數據的穩定性和可靠性

8、沖擊方式：可按沖擊能量、沖擊高度、沖擊速度三種方式可選

技術指標：

01 有效沖擊高度 0-2000mm 可選

02 沖擊能量 100J-1000J 可選

03 沖擊速度 0-10m/S 可選

04 錘頭定位精度 ±1mm

05 沖擊力值傳感器載荷范圍 10KN-250KN 選配

06 實驗動態誤差 <2%

07 試驗區空間 600mm×550mm×450mm

08 砝碼質量規格 1.0kg、2kg 、5kg、10 kg

09 沖擊錘頭直徑 D16、D12、D12.5、D20（±0.1mm）

10 錘體及砝碼質量偏差 ≤±0.5%

11 錘頭硬度 HRC60 ~ 65

12 試樣加持 氣動加持

13 夾具開孔尺寸 75X75mm、75X125mm、?75mm

14 錘頭夾持 氣動

15 防二次沖擊 防止對試樣進行二次沖擊

16 升降速度 勻速升降

17 錘頭零點 自動歸零

18 沖擊方式 沖擊能量、沖擊高度、沖擊速度三種方式可選

19 數據導出 可導出和保存電子數據

20 數據成像 可生成二維/三維圖像

21 數據分析 可對多種曲線進行數據分析

22 溫度范圍 -40°C--+150°C 選配

23 設備供電 220V/50HZ

24 設備高度 3600mm

25 設備重量 2000KG
