3GHz/6.8GHz/8.5GHz/20GHz矢量網絡分析儀

一.產品概述-3GHz/6.8GHz/8.5GHz/20GHz矢量網絡分析儀(經濟型)

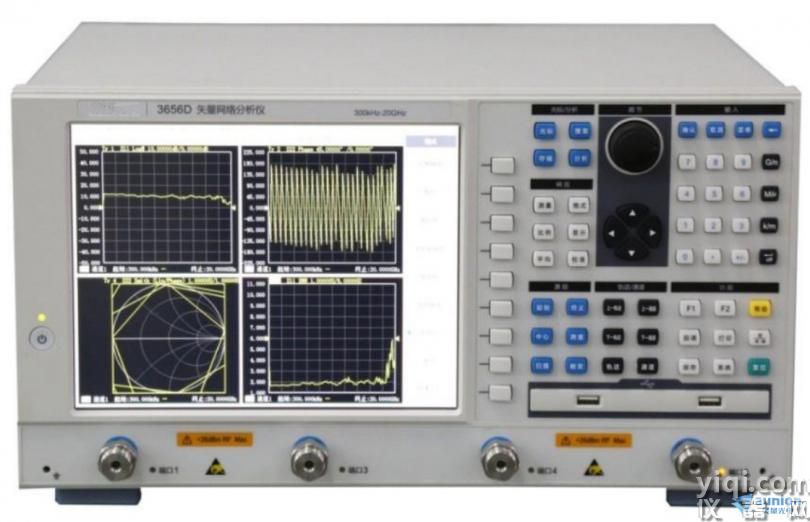

    3656 系列矢量網絡分析儀適用于無線通信、有線電視、教育及汽車電子等領域，可用 于對濾波器、放大器、天線、電纜、有線電視分接頭等射頻元件的性能測量。該產品采用 Windows 操作系統；具有誤差校準功能、時域功能、夾具仿真器功能；具有對數幅度、線 性幅度、駐波、相位、群延時、Smith 圓圖、極坐標等多種顯示格式；提供多種校準方式， 包括頻響、單端口、響應隔離、增強型響應、全雙端口，快速 SOLT 校準及電校準功能；能 夠多通道多窗口顯示；具有 USB 接口、LAN 網口、GP-IB 接口、VGA 接口。可快速、精確 地測量被測件 S 參數的幅度、相位和群延遲特性，具備高效、強大的誤差修正能力。

二.主要特點-3GHz/6.8GHz/8.5GHz/20GHz矢量網絡分析儀(經濟型)

• 具有高達 125dB 的動態范圍，可對高抑 制比器件進行精確測量；

• 3656D 具有四端口選件，單次連接即可實現四端口網絡全部 16 個 S 參數測量，并可進 行平衡參數測量；

•  低至 0.001dBrms 跡線噪聲使網絡分析儀具有更高的測試精度；

•  提供多達 64 個獨立測量通道，快速執行復雜測試方案；

•  強大的數據分析能力，如紋波測試、帶寬測試、極限測試等功能，方便用戶進行合格判 定，提高測試效率；

• 標配時域分析功能；

• 夾具仿真器能模擬科研生產的多種測量場合，快速、實時地獲得相應的測量結果；

• 具備 LAN、GP-IB 接口，可進行遠程控制及系統互聯并帶有四個 USB 接口。



三.產品參數-3GHz/6.8GHz/8.5GHz/20GHz矢量網絡分析儀(經濟型)

四.產品應用-3GHz/6.8GHz/8.5GHz/20GHz矢量網絡分析儀(經濟型)

1.移動通信產品生產測試

    3656 系列矢量網絡分析儀頻段范圍能夠滿足移動通信產品的生產測試需求，具有掃描 速度快、動態范圍大、體積小等特點，非常適合工廠的批量生產測試工作，可用于對濾波器、 放大器、天線、電纜等射頻元件的測試。

2.無源多端口器件和平衡器件測試

    3656D 矢量網絡分析儀具備四端口測試功能，單次連接即可實現四端口網絡全部 16 個S 參數測量，非常適合工廠的多端口器件大批量生產測試工作；具有平衡參數測量功能，使 用三個測試端口或四個測試端口，進行全三端口或全四端口校準后，選擇相應的工作模式（單 端-平衡網絡、單端-單端-平衡網絡、平衡-平衡網絡），就可以獲得平衡器件的混合 S 參數。
