GY-PNMR12-6HF  60MHz 核磁共振譜儀（H,F系統）

核磁共振在眾多領域應用越來越廣泛。其中“高分辨率核磁共振譜儀”主要工作觀測是 有機化學結構與核磁共振譜圖相關特征信息的對應關系，是化學結構分析的重要工具。

我公司推出的60MHz 常規磁體“高分辨率核磁共振譜儀”能清晰的分辨化學位移、還可以分辨由J-J耦合產生的微小分裂，從中得到化學結構信息，還具有維護費用低(無需液氮、液氦)、能滿足有機化學結構分析教學實驗和普通的科研工作。主要用于低分子有機化學結構分析和有機化學與物理化學的教學儀器。60MHz核磁共振譜儀采用“脈沖傅利葉變換核磁共振”技術由“磁鐵”、“電氣控制”、“氣壓源”和“計算機”部分組成。儀器采用恒溫控制所以有較高的穩定度，采 用 勻場電源和氣動旋轉探頭可以達到較高分辨率。

功能

1、觀察1H/19F譜的超精細結構和化學位移；

2、化學結構分析以及分子結構分析：

2、脈沖傅里葉變換核磁共振譜儀；

3、氣動樣品更換系統；

儀器參數

主要技術參數：

1、高場強永磁體，高分辨率儀器，自動勻場

可以實現多核測量1H， 19F，譜測量

2、氫譜測量部分：

①、H共振頻率: 60MHz ;（永磁體）

②、H 譜測量(超精細結構J-J耦合測量和化學位移測量),

③、分辨率1.5HZ(0.02ppm)

④、磁極直徑:12cm;

⑤、均勻度:1Hz(0.015ppm)，

⑥、靈敏度10000：1（以98%酒精CH3峰為準）

⑦、恒溫控制穩定度:0.001K/h 開機后 4 小時;

⑧、信噪比 10000：1，（以98%酒精CH3峰為準）;

⑨、旋轉邊帶 100：1（旋轉頻率100周每秒）;

⑩、旋轉頻率：10-200Hz;

3、F譜測量部分

①、F共振頻率: 56MHz

②、分辨率1HZ(0.011ppm)

③、均勻度:1Hz(0.011ppm)

④、靈敏度5000：1（以85%全氟三乙胺為準）

儀器尺寸重量

1、磁 鐵尺寸:0.5m × 0.5m × 0.8m;

2、電氣控制尺寸:0.5m × 0.5m × 0.8m ;

3、重量:GY-PNMR12-6 100Kg;

設備工作環境

1、常規實驗室工作環境無特殊要求。

2、設備工作溫度：0-30℃，環境相對濕度10%-80%。

3、工作電壓∶220V，50Hz。

4、預熱4小時，預熱功率：1000W,穩定工作功率：500W

消耗品及配件：

消耗品：5mm樣品管     50根；

  （以上消耗品用完后，校方也可到有關公司自行采購）

配件：PC機；壓縮空氣泵；打印機。

60M核磁共振譜儀實驗數據介紹：

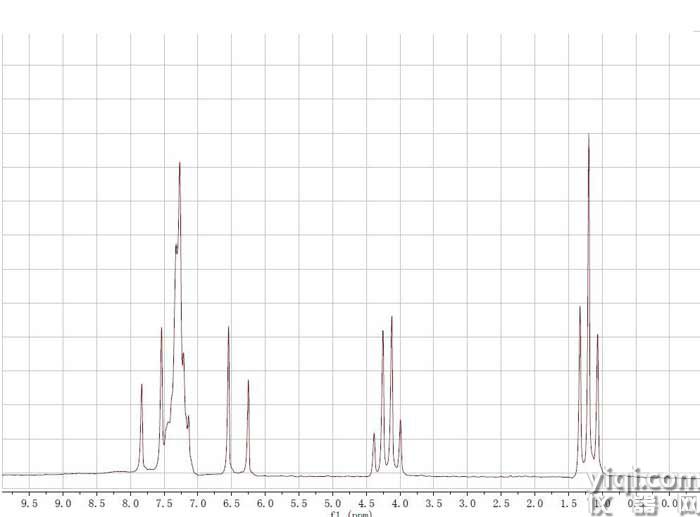

肉桂酸乙酯H譜
