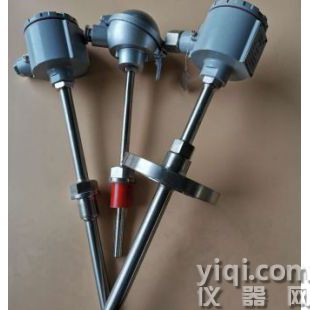

一體化溫度變送器
- 品牌：安徽齊新
- 型號： QX-SBW
- 產地：安徽 滁州
- 供應商報價：￥158
-
安徽齊新儀表科技有限公司
更新時間：2023-07-05 16:23:37 -
銷售范圍售全國
入駐年限第7年
營業執照已審核
- 同類產品溫度儀表(12件)
立即掃碼咨詢
聯系方式：400-822-6768
聯系我們時請說明在儀器網（www.ghhbs.com.cn）上看到的!
掃 碼 分 享 -
為您推薦
- 1
- 2
- 3
產品特點
- QX-SBW系列一體化溫度變送器是溫度傳感器與變送器的結合，以十分簡捷的方式把-200~+1600 ℃ 范圍內的溫度信號轉換為二線制 4~20mA DC 的1號傳輸給顯示儀、調節器、記錄儀、 DCS 等，實現對溫度的準確測量和控制。一體化溫度變送器是現代工業現場、科研院所溫度測控的更新換代產品，是集散系統、數字總線系統的重要產品。
詳細介紹
QX-SBW系列一體化溫度變送器是溫度傳感器與變送器的結合，以十分簡捷的方式把-200~+1600 ℃ 范圍內的溫度信號轉換為二線制 4~20mA DC 的1號傳輸給顯示儀、調節器、記錄儀、 DCS 等，實現對溫度的準確測量和控制。一體化溫度變送器是現代工業現場、科研院所溫度測控的更新換代產品，是集散系統、數字總線系統的重要產品。
●特點
超小型（模塊φ44×18 ）一體化，通用性強
二線制 4~20mA DC 輸出。傳輸距離遠，抗干擾能力強。
冷端、溫漂、非線形自動補償。
測量精度高，長期穩定性好。
溫度模塊內部采用環氧樹脂澆注工藝，適應于各種惡劣和危險場所使用。
一體化設計，結構簡單合理，可直接替換普通裝配式熱電偶、熱電阻。
機械保護 IP65 。
采用熱電偶溫變，可免用補償導線，降低成本
液晶、數碼管、指針等多種指示功能方便現場適時監控。
現場環境溫度 >70 ℃ 時，變送器和現場顯示儀表可采用分離（隔離）式安裝
防爆等級： dIIBT4 、 dIIBT5 。
防護等級： IP54●技術指標
類 別 QX -SBW 模塊式溫變 QX -SBW 一體化溫變 準 確 度 0.2F.S 0.5F.S 輸 入 熱電偶： B 、 S 、 T 、 K 、 J
熱電阻： Pt100 、 Pt10 、 Cu100 、 Cu50輸 出 二線制 4-20mA DC 使用溫度 -25-85 ℃ （一體化 LCD 表頭時 0-60 ℃ ） 溫度影響 ≤0.05/ ℃ 濕 度 5-95RH 現場顯示 無 3 1/2LED 3 1/2LCD 0-100 等分刻度 顯示精度 無 數字式： 0.5 級 指針式： 2.0 級 負載能力 < 600 Ω （額定負載 250 Ω ） 外形尺寸 44×18 70 ×100（中繼器） ●選型方法
型號
類別
感溫元件
材料現場顯示
安裝固定
方式接線
盒形式保護
管直徑隔爆標志
內芯結構
保護管特征
說 明
QX -SBW
溫度變送器
R
熱電偶
Z
熱電阻
M
鎳鉻硅-鎳鉻{ N }
N
鎳鉻-鎳硅 { K }
E
鎳鉻-銅鎳 { E }
F
鐵-銅鎳{ J }
C
銅-銅鎳{ T }
P
鉑 {Pt100}
C
銅 {Cu50}
Y
現場液晶顯示
1
無固定裝置
2
固定螺紋
3
活動法蘭
4
固定法蘭
5
活絡管接頭式
6
固定螺紋錐形式
7
直形管接頭式
8
固定螺紋管接頭式
9
活動螺紋管接頭式
2
防噴式
3
防水式
4
防爆式
0
Ф16
1
Ф12
2
Ф16高鋁質管
3
Ф20高鋁質管
B
隔爆
無
普通元件
K
鎧裝元件
F
防腐型
N
耐磨型
QX -SBW
R
N
Y
2
4
0
B
K
F
典型型號選型
