簡單介紹：

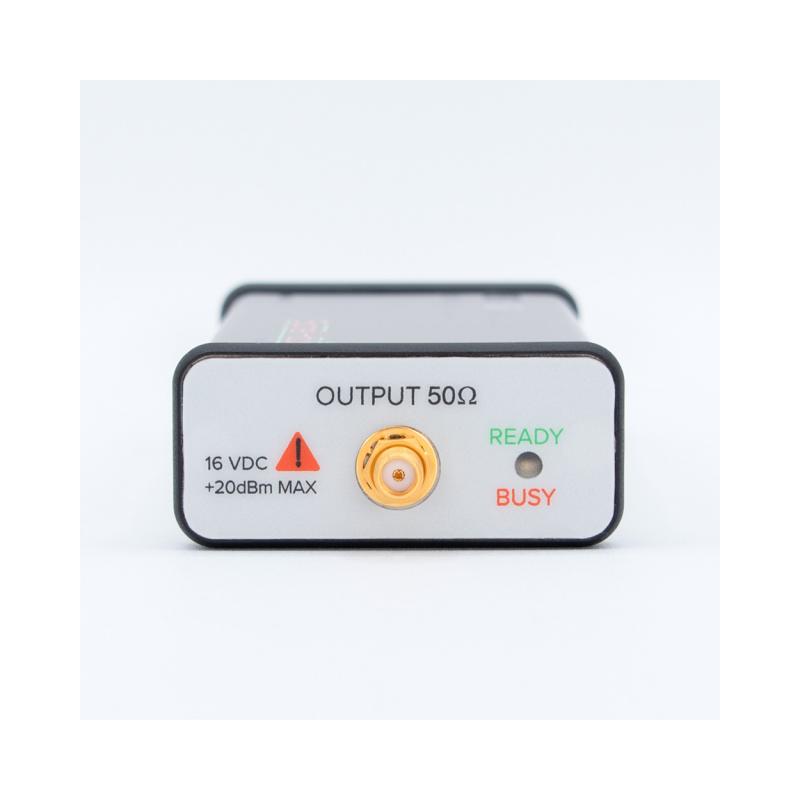

VSG60A—6GHz 便攜式矢量信號源模塊

頻率范圍 ：50MHz~6GHz

? ? ? ? ? ? ? （頻率下限最低可至30MHz）

功率動態 ： -80- +10dBm

調制帶寬 ：40MHz

時鐘精度 ：0.28ppm

頻率切換時間 ?：頻率步進時間200us

非諧波雜散抑制 ：<-50dBc（典型）

諧波抑制 ：<-35dBc（典型）

標準工作溫度 ：0°C -50°C

供電方式 ：USB直接供電

API支持Windows和Linux二次開發

?

?

主要規格：

* 50兆赫至6千兆赫的射頻頻率范圍

* 40 MHz實時流帶寬

* 200 μs開關時間支持跳頻擴頻信號產生

* 12.5 kSPS至51.2 MSPS的任意I/Q采樣速率

* 觸發輸出可用于將VSG60A與其他測試設備同步

?

產品特點：

VSG60A具有一個低相位噪聲、捷變本振，開關時間為200 s，支持跳頻擴頻測試。雙通道14位DAC利用數字過采樣以2倍或3倍的

I/Q符號速率工作，提供平坦、干凈的基帶；數字可調內部VCTCXO可確保頻率誤差在整個溫度范圍內保持在最低水平，或者可以

使用外部10 MHz輸入來實現零ppm頻率誤差。還提供觸發輸出，用于將VSG60A與其他測試設備同步。

可用的調制類型：

LTE，802.11a/n/ac/ax，藍牙LE，自定義OFDM，16/64/256/1024-QAM，2/4/8/16-PSK，2/4/8/16-FSK，ASK，GMSK，AWGN頻道，

斜坡/線性調頻，步進掃描，多音，脈沖，FM，AM，CW，任意/自定義。

數字調制損傷：

自定義通道響應、AWGN、采樣速率誤差、頻率和電平偏移、I/Q偏移、頻譜反轉。

其他功能：

使用API以高達51.2 MSPS的任意采樣速率向VSG60A連續傳輸自定義I/Q數據。使用外部觸發輸出來同步復雜測量設置的多臺儀器。

利用10MHz時基輸入確保所有實驗室設備之間的頻率協調。

?

性能特點：

?* ?射頻頻率范圍:50兆赫至6千兆赫
? ? ?可用于低至30 MHz的頻率
?
* ?幅度范圍:-55 dBm至+7 dBm
? ? 可在-85 dBm至+10 dBm范圍內使用，性能有所下降
?
* ?12.5 kSPS至51.2 MSPS的任意I/Q采樣速率

?* ?從您的PC或筆記本電腦傳輸幾乎任何大小的波形

?* ?敏捷、低相位噪聲LO，開關時間為200 s

?* ?幅度、混頻器平衡和DC失調在頻率和溫度范圍內得到校正

?* ?FPGA中的數字過采樣、基帶濾波和整個工作范圍內的諧波濾波

?* ?USB供電

?* ?包括強大的軟件和API

?* ?典型EVM:0.3%（1 GHz載波、1個MSPS QAM16、alpha 0.35、升余弦）

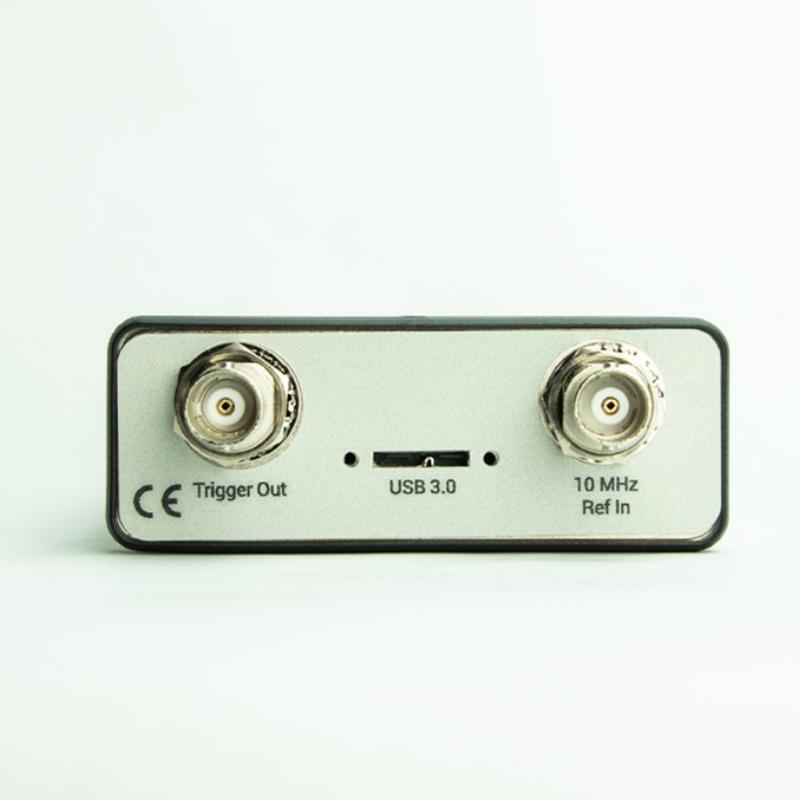

?* ?外部10 MHz輸入和觸發輸出

?* ?不到9英寸長，不到1磅重。

?

設備尺寸：

重量?? ?0.82磅（0.4千克）
規模?? ?8.63英寸x 3.19英寸x 1.19英寸（21.9英寸x 8.1英寸x 3厘米）

產品封裝尺寸：

重量?? ?1.54磅（。7千克）
規模?? ?10.25英寸x 5.44英寸x 3.13英寸（26.04英寸x 13.8英寸x 7.95厘米）

?

?
