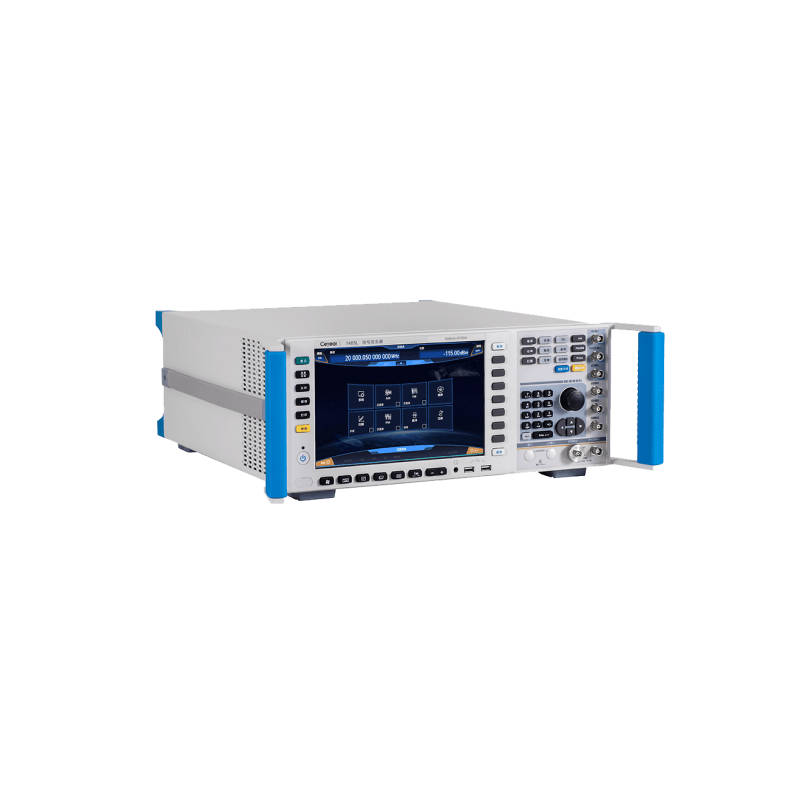

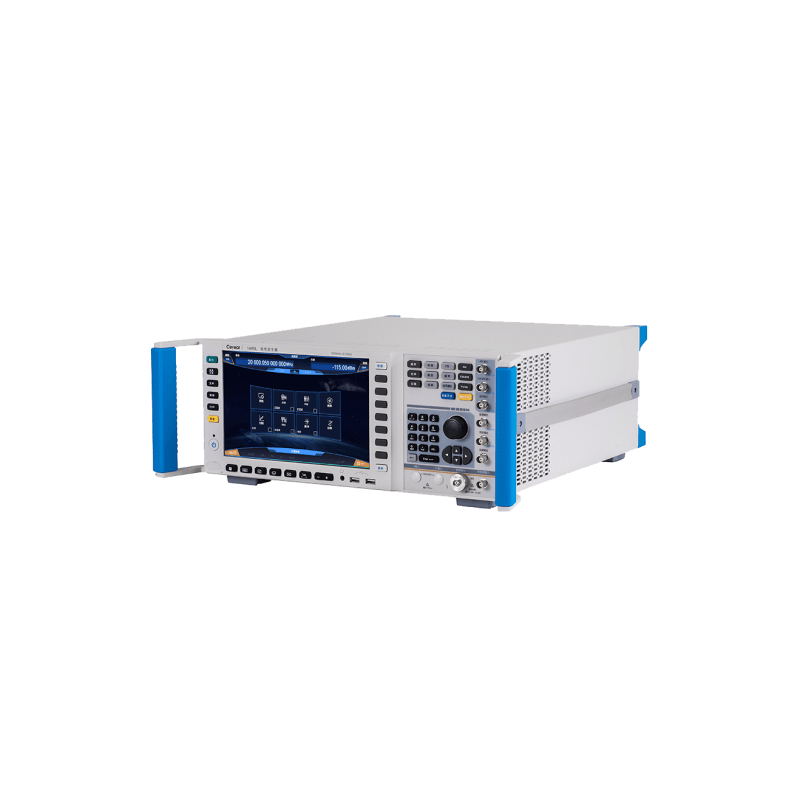

簡介：1465C／D／F／H／L信號發生器

?頻率范圍： 100kHz～10GHz （1465C）；
? ? ? ? ? ? ? ? ? 100kHz～20GHz （1465D）；
? ? ? ? ? ? ? ? ? 100kHz～40GHz （1465F）；
? ? ? ? ? ? ? ? ? 100kHz～50GHz （1465H）；
? ? ? ? ? ? ? ? ? 100kHz～67GHz （1465L）；

* 單邊帶相位噪聲10GHz載波:10kHz頻偏-126dBc/Hz

* 最大輸出功率 : 可達1W@20GHz

* 輸出功率動態范圍 : 大于150dB

* 內部調制信號發生器頻率 : 高達10MHz

* 脈沖調制最小脈寬 : 20ns

?

產品綜述:
? ?
1465系列信號發生器頻率范圍覆蓋100kHz～67GHz，具有卓越的頻譜純度和輸出功率指標，單邊帶相位噪聲10GHz載波@10kHz

頻偏-126dBc/Hz，最大輸出功率可達1W@20GHz，輸出功率動態范圍大于150dB，可滿足對測試信號的高端需求；具有高精度模

擬掃描功能、性能優異的模擬調制和脈沖調制功能，內部調制信號發生器頻率高達10MHz，信號波形多樣，脈沖調制最小脈寬20ns

并能產生靈活的脈沖串，能夠滿足對模擬調制和脈沖調制的各種測試需求；具有10.1吋大顯示屏、1280×800像素高分辨率，并支持

按鍵、鼠標、觸摸屏等多種操作方式，提升操作體驗的同時可以提高測試效率。1465無論是連續波還是調制信號，信號質量優異，

既是理想的本振源和時鐘源，也是高性能的模擬仿真信號源，主要用于高性能接收機測試和元器件參數測試等方面，適用于通信、

導航設備等眾多領域。

?

功能特點：

*卓越的頻譜純度

1465系列信號發生器能夠輸出非常純凈的信號頻譜，單邊帶相位噪聲10GHz載波@10kHz頻偏典型值-126dBc/Hz，1GHz載波@10kHz

頻偏典型值-142dBc/Hz，既可用于高性能接收機阻塞和相鄰信道選擇性測試，也是進行本地振蕩器、低抖動時鐘替代的理想選擇。

*寬頻帶大功率輸出

H05大功率選件最大輸出功率典型值：20GHz為+22dBm，40GHz為+20dBm，67GHz為+10dBm。H06增強大功率選件輸出功率

可達+30dBm（1W）。如果您在測試中需要大功率激勵信號，無需外接放大器，即可得到所需測試信號，而且功率準確度更高、穩

定性更好。

*頻率功率穩定性高

輸出信號的頻率、功率都具有非常高的穩定性。時基老化率±5×10-8/年，10MHz高穩時基一年變化不到0.5Hz。不僅具有優異的輸

出功率準確度，功率穩定度也非常出色，在0℃到50℃溫度循環的環境中連續開機15天，相同溫度下功率變化小于0.2dB，功率溫度

變化率小于0.01dB/℃。

*頻段系列化齊全

1465C/D/F/H/L頻率范圍為100kHz～10 GHz /20 GHz /40 GHz /50 GHz /67GHz，5種系列化型號，1465L可輸出頻率最高達70GHz。

每種型號都有眾多的選件來進行功能、性能擴展。無論您需要計量級解決方案，還是基礎型信號發生器，無論您只需射頻波段測試信號

還是要求信號頻率高達毫米波，總有一種型號適合您。

*靈活的大屏幕觸控操作

10.1吋寬屏LED顯示器，1280×800高分辨率，清晰地展現儀器狀態信息。醒目的色彩搭配、合理的功能分區和各種功能的面板按鍵，

不僅給您帶來新穎的視覺感觀，更能給您方便、快捷的操作體驗，幫您提高測試效率。除了面板按鍵，您還可以通過帶回車功能的

旋轉按鈕、觸控屏點擊滑動、外接鍵盤鼠標等方式對儀器進行操作，每種方式都能獨立完成儀器操作。

*高精度模擬掃描

全頻段高精度模擬掃描功能，滿足您寬帶測試中對快速掃描的需要。另外還具有步進掃描、列表掃描功能，可滿足您不同的測試需要。

*超大功率動態范圍

具有-130dBm～+20dBm的150dB功率動態范圍，是高靈敏度接收機測試的理想選擇。

*優異的模擬調制

具有AM、FM、ΦM功能，支持內、外調制源輸入。FM、ΦM調制帶寬DC～10MHz，AM具有線性和指數兩種工作模式，線性AM深度

大于90%。內部調制信號發生器頻率范圍DC～10MHz，分辨率0.1Hz，7種調制波形，可直接輸出低頻信號。

*高性能脈沖調制

調制深度大于80dB，上升下降時間小于10ns，最小脈寬20ns，支持門控、外部等多種觸發方式。標配內部脈沖發生器，6種脈沖方式，

脈寬20ns～42s，步進10ns，具脈沖串功能。

*多種控制和功能擴展接口

支持USB、LAN、GPIB、監視器等多種輔助接口，USB可用于傳輸數據、外接鍵盤/鼠標操作儀器，LAN、GPIB可用于程控，監視器接口用于外接顯示器。

?

典型應用：

*電子系統性能綜合評估

1465系列信號發生器可在100kHz～67GHz的頻率范圍產生高頻譜純度、大功率輸出和高穩定性的信號，用于通信設備等電子系統綜合性能評估中，

解決帶寬、靈敏度、動態范圍、交調失真等系統指標測試問題。

*高性能接收機測試

1465系列信號發生器具有超低的單邊相位噪聲和優異的非諧波抑制，可輸出非常理想的純凈信號，用于通信裝備中的高性能接收機相位噪聲、

阻塞、鄰道選擇性等的測試。

*大功率器件測試

1465系列信號發生器具有最高1W的輸出功率，無需外接放大器就能對大功率器件進行測試，并能夠克服測試系統損耗，而且信號功率準確度更高、

穩定性更好。

*電子裝備老練試驗

1465系列信號發生器在0～50℃的工作溫度范圍內都具有很高的頻率、功率穩定性，可用于電子裝備老練試驗中需要儀器數天甚至數十天連續開機的測試。

*激勵信號和本振替代

1465系列信號發生器具有極其純凈的信號質量、極高的輸出功率，可用于各種放大器的信號激勵，也可作為理想的本振替代發射機、接收機等被測設備中的本振。

?
