直流絕緣電阻測試儀測試常遵循國際標準如IEC 60093、ASTM D257、GB/T 1410等，確保數據可比性。

蒸發或陰極真空噴鍍金屬

當能證明材料不受離子轟擊或真空處理的影響時，蒸發或陰極真空噴鍍金屬能在與8.3給出的相 同條件下使用。

8.5液體電極

使用液體電極往往能得到滿意的結果。構成上電極的液體應被框住，例如用不銹鋼環來框住，每個 環的下邊緣在不接觸液體的一面被斜削成銳邊。圖4給出了使用液體電極的裝置。不推薦長期使用或 在高溫下使用水銀，因為它有毒。

8.6膠體石墨

分散在水中或其他合適媒質中的膠體石墨可在與8.2給出的相同條件下使用。

8.7導電橡皮

導電橡皮可用作電極材料。它的優點是能方便快捷地放上和移開。由于只是在測定時才將電極放 到試樣上，因此它不妨礙試樣的條件處理。導電橡皮應足夠柔軟，以確保其在加上適當的壓力例如 2 kPa（0.2 N/cm2）時能與試樣緊密接觸。

8.8金屬箔

金屬箔可粘貼在試樣表面作為測量體積電阻用的電極，但它不適用于測量表面電阻。鉛、梯鉛合 金、鋁和錫箔都是被普遍使用的。通常用少量的凡士林、硅脂、硅油或其他合適的材料作為粘貼劑將它 們粘貼到試樣上去。含有下列組分的一種膠適合用作導電粘貼劑：

分子量為600的無水聚乙二醇 800份（質量）

水 200份（質量）

軟肥皂（級） 1份（質量）

氯化鉀 10份（質量）

要在一個平穩的壓力下粘貼電極，使之足以消除一切皺折和將多余的粘合劑趕到箔的邊緣,再用一 塊干凈的薄紙擦去。用軟物如手指按壓能很好地做到這點。這個技巧僅適用于表面非常平滑的試樣。 通過精心操作，粘合劑薄層可減小到0. 002 5 mm或更薄。

9試樣處置

電極之間或測量電極與大地之間的雜散電流對于測試儀器的讀數沒有明顯的影響這一點很重要。 測試時加電極到試樣上和安放試樣時均要極為小心，以免可能產生對測試結果有不良影響的雜散電流 通道。

測量表面電阻時，不要清洗表面，除非另有協議或規定。除了同一材料的另一個試樣的未被觸模過 的表面可觸及被測試樣外，表面被測部分不應被任何東西觸及。

10條件處理

試樣的處理條件取決于被試材料，這些條件應在材料規范中規定。

推薦按GB/T 10580-2003進行條件處理；由各種鹽溶液所產生的相對濕度在IEC 60260中給出。 可以采用機械蒸發系統。

體積電阻率和表面電阻率都對溫度變化特別敏感。這種變化是指數式的。因此必須在規定的條件 下來測量試樣的體積電阻和表面電阻。由于水分被吸收到電介質內是相對緩慢的過程，因此測定濕度 對體積電阻率的影響需要延長處理期。吸收水分后通常會降低體積電阻。有些試樣可能需要處理數月 才能達到平衡。

11試驗程序

試樣按本標準第7章、第8章、第9章、第10章進行準備。

測量試樣及電極的尺寸、表面間隙的寬度g（兩電極之間距離），精確到士1%°然而，如有必要，對 薄試樣可在有關的規范中規定不同的精確度。

為測定體積電阻率，應按照有關的規范測量每個試樣的平均厚度，其厚度測量點應均勻地分布在由 被保護電極所覆蓋的整個面積上。

注：對于薄試樣無論如何在加上電極前測量厚度。

一般說來，應與條件處理時相同的濕度（浸在液體中的條件處理除外）和溫度下測試電阻。但有時 也可在停止條件處理后的規定時間內進行測量。

11. 1體積電阻

在測試以前應使試樣具有電介質穩定狀態。為此，通過測量裝置將試樣的測量電極1和3短路 （圖la））,逐步增加電流測量裝置的靈敏度到符合要求，同時觀察短路電流的變化，如此繼續到短路電 流達到相當恒定的值為止，此值應小于電化電流的穩定值，或者小于電化100 min的電流。由于短路電 流有可能改變方向，因此即使電流為零，也要維持短路狀態到需要的時間。當短路電流L變得基本恒 定時（可能需要幾小時），記下L的值和方向。

然后加上規定的直流電壓并同時開始記時」除非另有規定，在如下每個電化時間作一次測量： 1 min,2 min.5 min.10 min.50 min JOO mino如果兩次連續測量得出同樣的結果，貝lj可以結束試驗并 用這個電流值來計算體積電阻。記錄次觀察到相同測量結果時的電化時間。如果在100 min內不 能達到穩定狀態，則記錄體積電阻與電化時間的函數關系。

作為驗收試驗，按照有關規范的規定,使用一個固定的電化時間如1 min后的電流值來計算體積電 阻率。

11.2表面電阻

施加規定的直流電壓，測定試樣表面的兩個測量電極（圖lb）中電極1和2）間的電阻。應在1 min 的電化時間后測量電阻，即使在此時間內電流還沒有達到穩定的狀態。

12計算 12. 1體積電阻率

體積電阻率按下式計算：

總之，該儀器是材料電學性能評估的核心設備，覆蓋從基礎研究到工業生產的全鏈條需求，尤其在需要高可靠性絕緣或可控導電性的場景中不可或缺。

北廣精儀的體積表面電阻率測試儀主要用于材料電學性能的檢測，其特點通常涵蓋以下幾個方面。

直流絕緣電阻測試儀

附錄A給出了描述這些原理的例子。

伏安法需要一適當精度的伏特表，但該方法的靈敏度和精確度主要取決于電流測量裝置的性能，該 裝置可以是一個檢流計或電子放大器或靜電計。

電橋法只需要一靈敏的電流檢測器作為零點指示器，測量精確度主要取決于已知的橋臂電阻器，這 些橋臂電阻應在寬的電阻值范圍內具有高的精密度和穩定性。

電流比較法的精確度取決于已知電阻器的精確度和電流測量裝置，包括與它相連的測量電阻器的 穩定度和線性度。只要電壓是恒定的，電流的確切數值并不重要。

對于不大于IO11 Q的電阻，可以按照11. 1用檢流計采用伏特計一安培計法來測定其體積電阻率。 對于較高的電阻,則推薦使用直流放大器或靜電計。

在電橋法中，不可能直接測量短路試樣中的電流（見11. 1）。

利用電流測量裝置的方法可以自動記錄電流，以簡化穩態測試過程（見11. l）o

現已有測量高電阻的一些專門的線路和儀器。只要它們有足夠的精確度和穩定度，且在需要時能 使試樣完全短路并在電化前測量電流者，均可使用.

6.2精確度

對于低于io10 n的電阻，測量裝置測量未知電阻的總精確度應至少為士io%。而對于更高的電 阻，總精確度應至少為士20%。詳見附錄A。

6.3保護

組成測量線路的絕緣材料，應具有與被試材料差不多的性能。試樣的測量誤差可以由下列原 因產生：

a） 外來寄生電壓引起的雜散電流，通常不知道它的大小，并具有漂移的特點；

b） 具有未知而易變的電阻值的絕緣與試樣電阻、標準電阻器或電流測量裝置的不正常的分路.

使線路所有部分在使用狀態下有盡可能高的絕緣電阻來近似地修正這些影響因素。這種做法可能 導致測試設備很笨重，而又不足以測量高于幾百兆歐的絕緣電阻。較為滿意的修正方法是使用保護技 術來實現。

保護就是在所有關鍵的絕緣部位插入保護導體，保護導體截住所有可能引起誤差的雜散電流。這 些保護導體聯接在一起，組成保護系統并與測量端形成三端網絡。當線路聯接恰當時，所有外來寄生電 壓產生的雜散電流被保護系統分流到測量電路以外，任一測量端到保護系統的絕緣電阻與一電阻低得 多的線路元件并聯，試樣電阻僅限于兩測量端之間。采用這個技術可大大地減小誤差概率。圖1為使 用保護電極測量體積電阻和表面電阻的基本線路。

圖5和圖7給出了電流測量法中保護系統的使用方法，圖中指出保護系統接到電源和電流測量裝 置的連接點。圖6表示惠斯登電橋法，其保護系統接到兩個較低電阻值的橋臂的連接點上。在所有情 況下，保護系統必須完善，包括對測試人員在測量時操作的任何控制儀器的保護。

在保護端和被保護端之間所存在的電解電動勢、接觸電動勢或熱電動勢較小時，均能被補償掉，使 這樣的電動勢在測量中不會引入顯著的誤差。

在電流測量法中，由于電流測量裝置與被保護端和保護系統之間的電阻并聯可能產生誤差，因此， 這個電阻宜至少為電流測量裝置電阻的10倍，為100倍。在有些電橋法中，保護端和測量端具有 大致相同的電位,不過電橋中的一個標準電阻器與不保護端和保護系統之間的電阻是并聯的。這個電 阻應至少為標準電阻的10倍,為100倍。

蒸發或陰極真空噴鍍金屬

當能證明材料不受離子轟擊或真空處理的影響時，蒸發或陰極真空噴鍍金屬能在與8.3給出的相 同條件下使用。

8.5液體電極

使用液體電極往往能得到滿意的結果。構成上電極的液體應被框住，例如用不銹鋼環來框住，每個 環的下邊緣在不接觸液體的一面被斜削成銳邊。圖4給出了使用液體電極的裝置。不推薦長期使用或 在高溫下使用水銀，因為它有毒。

8.6膠體石墨

分散在水中或其他合適媒質中的膠體石墨可在與8.2給出的相同條件下使用。

8.7導電橡皮

導電橡皮可用作電極材料。它的優點是能方便快捷地放上和移開。由于只是在測定時才將電極放 到試樣上，因此它不妨礙試樣的條件處理。導電橡皮應足夠柔軟，以確保其在加上適當的壓力例如 2 kPa（0.2 N/cm2）時能與試樣緊密接觸。

8.8金屬箔

金屬箔可粘貼在試樣表面作為測量體積電阻用的電極，但它不適用于測量表面電阻。鉛、梯鉛合 金、鋁和錫箔都是被普遍使用的。通常用少量的凡士林、硅脂、硅油或其他合適的材料作為粘貼劑將它 們粘貼到試樣上去。含有下列組分的一種膠適合用作導電粘貼劑：

分子量為600的無水聚乙二醇 800份（質量）

水 200份（質量）

軟肥皂（級） 1份（質量）

氯化鉀 10份（質量）

要在一個平穩的壓力下粘貼電極，使之足以消除一切皺折和將多余的粘合劑趕到箔的邊緣,再用一 塊干凈的薄紙擦去。用軟物如手指按壓能很好地做到這點。這個技巧僅適用于表面非常平滑的試樣。 通過精心操作，粘合劑薄層可減小到0. 002 5 mm或更薄。

9試樣處置

電極之間或測量電極與大地之間的雜散電流對于測試儀器的讀數沒有明顯的影響這一點很重要。 測試時加電極到試樣上和安放試樣時均要極為小心，以免可能產生對測試結果有不良影響的雜散電流 通道。

測量表面電阻時，不要清洗表面，除非另有協議或規定。除了同一材料的另一個試樣的未被觸模過 的表面可觸及被測試樣外，表面被測部分不應被任何東西觸及。

10條件處理

試樣的處理條件取決于被試材料，這些條件應在材料規范中規定。

推薦按GB/T 10580-2003進行條件處理；由各種鹽溶液所產生的相對濕度在IEC 60260中給出。 可以采用機械蒸發系統。

體積電阻率和表面電阻率都對溫度變化特別敏感。這種變化是指數式的。因此必須在規定的條件 下來測量試樣的體積電阻和表面電阻。由于水分被吸收到電介質內是相對緩慢的過程，因此測定濕度 對體積電阻率的影響需要延長處理期。吸收水分后通常會降低體積電阻。有些試樣可能需要處理數月 才能達到平衡。

11試驗程序

試樣按本標準第7章、第8章、第9章、第10章進行準備。

測量試樣及電極的尺寸、表面間隙的寬度g（兩電極之間距離），精確到士1%°然而，如有必要，對 薄試樣可在有關的規范中規定不同的精確度。

為測定體積電阻率，應按照有關的規范測量每個試樣的平均厚度，其厚度測量點應均勻地分布在由 被保護電極所覆蓋的整個面積上。

注：對于薄試樣無論如何在加上電極前測量厚度。

一般說來，應與條件處理時相同的濕度（浸在液體中的條件處理除外）和溫度下測試電阻。但有時 也可在停止條件處理后的規定時間內進行測量。

11. 1體積電阻

在測試以前應使試樣具有電介質穩定狀態。為此，通過測量裝置將試樣的測量電極1和3短路 （圖la））,逐步增加電流測量裝置的靈敏度到符合要求，同時觀察短路電流的變化，如此繼續到短路電 流達到相當恒定的值為止，此值應小于電化電流的穩定值，或者小于電化100 min的電流。由于短路電 流有可能改變方向，因此即使電流為零，也要維持短路狀態到需要的時間。當短路電流L變得基本恒 定時（可能需要幾小時），記下L的值和方向。

然后加上規定的直流電壓并同時開始記時」除非另有規定，在如下每個電化時間作一次測量： 1 min,2 min.5 min.10 min.50 min JOO mino如果兩次連續測量得出同樣的結果，貝lj可以結束試驗并 用這個電流值來計算體積電阻。記錄次觀察到相同測量結果時的電化時間。如果在100 min內不 能達到穩定狀態，則記錄體積電阻與電化時間的函數關系。

作為驗收試驗，按照有關規范的規定,使用一個固定的電化時間如1 min后的電流值來計算體積電 阻率。

11.2表面電阻

施加規定的直流電壓，測定試樣表面的兩個測量電極（圖lb）中電極1和2）間的電阻。應在1 min 的電化時間后測量電阻，即使在此時間內電流還沒有達到穩定的狀態。

12計算 12. 1體積電阻率

體積電阻率按下式計算：

附錄A給出了描述這些原理的例子。

伏安法需要一適當精度的伏特表，但該方法的靈敏度和精確度主要取決于電流測量裝置的性能，該 裝置可以是一個檢流計或電子放大器或靜電計。

電橋法只需要一靈敏的電流檢測器作為零點指示器，測量精確度主要取決于已知的橋臂電阻器，這 些橋臂電阻應在寬的電阻值范圍內具有高的精密度和穩定性。

電流比較法的精確度取決于已知電阻器的精確度和電流測量裝置，包括與它相連的測量電阻器的 穩定度和線性度。只要電壓是恒定的，電流的確切數值并不重要。

對于不大于IO11 Q的電阻，可以按照11. 1用檢流計采用伏特計一安培計法來測定其體積電阻率。 對于較高的電阻,則推薦使用直流放大器或靜電計。

在電橋法中，不可能直接測量短路試樣中的電流（見11. 1）。

利用電流測量裝置的方法可以自動記錄電流，以簡化穩態測試過程（見11. l）o

現已有測量高電阻的一些專門的線路和儀器。只要它們有足夠的精確度和穩定度，且在需要時能 使試樣完全短路并在電化前測量電流者，均可使用.

6.2精確度

對于低于io10 n的電阻，測量裝置測量未知電阻的總精確度應至少為士io%。而對于更高的電 阻，總精確度應至少為士20%。詳見附錄A。

6.3保護

組成測量線路的絕緣材料，應具有與被試材料差不多的性能。試樣的測量誤差可以由下列原 因產生：

a） 外來寄生電壓引起的雜散電流，通常不知道它的大小，并具有漂移的特點；

b） 具有未知而易變的電阻值的絕緣與試樣電阻、標準電阻器或電流測量裝置的不正常的分路.

使線路所有部分在使用狀態下有盡可能高的絕緣電阻來近似地修正這些影響因素。這種做法可能 導致測試設備很笨重，而又不足以測量高于幾百兆歐的絕緣電阻。較為滿意的修正方法是使用保護技 術來實現。

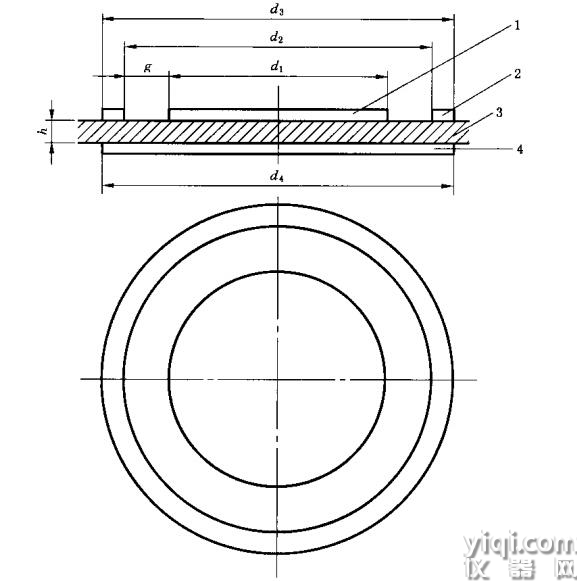

保護就是在所有關鍵的絕緣部位插入保護導體，保護導體截住所有可能引起誤差的雜散電流。這 些保護導體聯接在一起，組成保護系統并與測量端形成三端網絡。當線路聯接恰當時，所有外來寄生電 壓產生的雜散電流被保護系統分流到測量電路以外，任一測量端到保護系統的絕緣電阻與一電阻低得 多的線路元件并聯，試樣電阻僅限于兩測量端之間。采用這個技術可大大地減小誤差概率。圖1為使 用保護電極測量體積電阻和表面電阻的基本線路。

圖5和圖7給出了電流測量法中保護系統的使用方法，圖中指出保護系統接到電源和電流測量裝 置的連接點。圖6表示惠斯登電橋法，其保護系統接到兩個較低電阻值的橋臂的連接點上。在所有情 況下，保護系統必須完善，包括對測試人員在測量時操作的任何控制儀器的保護。

在保護端和被保護端之間所存在的電解電動勢、接觸電動勢或熱電動勢較小時，均能被補償掉，使 這樣的電動勢在測量中不會引入顯著的誤差。

在電流測量法中，由于電流測量裝置與被保護端和保護系統之間的電阻并聯可能產生誤差，因此， 這個電阻宜至少為電流測量裝置電阻的10倍，為100倍。在有些電橋法中，保護端和測量端具有 大致相同的電位,不過電橋中的一個標準電阻器與不保護端和保護系統之間的電阻是并聯的。這個電 阻應至少為標準電阻的10倍,為100倍。

為確保設備的操作令人滿意，應先斷開電源和試樣的連線進行一次測量。此時，設備應在它的靈敏 度許可范圍內指示出無窮大的電阻。如果有一些已知電阻值的標準電阻，則可用來檢查設備運行是否 良好。

為確保設備的操作令人滿意，應先斷開電源和試樣的連線進行一次測量。此時，設備應在它的靈敏 度許可范圍內指示出無窮大的電阻。如果有一些已知電阻值的標準電阻，則可用來檢查設備運行是否 良好。

核心特點

1. 高精度測量

  采用先進傳感器和電路設計，確保在寬阻值范圍（如102Ω至1020Ω）內的高精度，適用于絕緣材料、半導體等不同導電性材料。

2. 符合國際標準

   遵循ASTM D257、IEC 60093、GB/T 1410等標準，確保測試結果的可比性與權威性。

3. 多功能測試模式

   集成體積電阻率與表面電阻率測量功能，部分型號可能支持自動切換測試模式，提升效率。

4. 用戶友好設計

   直觀的按鍵彩屏操作界面，搭配菜單引導，降低操作門檻。

   數據存儲與導出功能，支持USB或計算機連接，便于后續分析。

5. 穩定性與抗干擾

   采用屏蔽技術減少環境電磁干擾，溫度補償功能適應不同測試環境，保障數據穩定性。

6. 安全保護機制

   過壓、過流保護及安全接地設計，防止設備或樣品在異常情況下受損。

7. 先進的功能操作

  可切換中英文界面 定時充電 和定時放電功能 訊響模式 測量模式

 擴展功能（部分型號可能具備）

自動化測試：預設程序自動完成測試流程，減少人為誤差。

多量程自動切換：根據被測材料阻值自動調整量程，簡化操作。

溫濕度監測：內置傳感器實時監控環境參數，分析其對電阻率的影響。

校準服務：提供定期校準支持，確保長期測量準確性。

應用領域

材料研發：如塑料、橡膠、陶瓷等絕緣材料的電性能評估。

質量控制：電子元件、電纜、薄膜等產品的出廠檢驗。

科研教育：高校及研究機構進行電介質材料研究。

注意事項

操作前需仔細閱讀手冊，規范電極安裝與樣品處理。

定期維護與校準，以維持儀器狀態。

如需特定型號的詳細參數，建議直接咨詢北廣精儀官方渠道獲取技術文檔。

絕緣電阻測量儀1范圍

本標準規定了固體絕緣材料體積電阻率和表面電阻率的試驗方法。這些試驗方法包括對固體絕緣 材料體積電阻和表面電阻的測定程序及體積電阻率和表面電阻率的計算方法。

體積電阻和表面電阻的試驗都受到下列因素影響：施加電壓的大小和時間；電極的性質和尺寸；在試樣處理和測試過程中周圍大氣條件和試樣的溫度、濕度。

2規范性引用文件

下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有 的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究 是否可使用這些文件的新版本。凡是不注日期的引用文件，其新版本適用于本標準。

GB/T 10064—2006 測定固體絕緣材料絕緣電阻的試驗方法(IEC 60167 ： 1964 JDT)

GB/T 10580—2003 固體絕緣材料在試驗前和試驗時采用的標準條件(IEC 60212 ： 1971,IDT)

IEC 60260 = 1968非注入式恒定相對濕度的試驗箱

3定義

下列定義適用于本標準。

3. 1

體積電阻 volume resistance

在試樣兩相對表面上放置的兩電極間所加直流電壓與流過這兩個電極之間的穩態電流之商，不包 括沿試樣表面的電流，在兩電極上可能形成的極化忽略不計。

注：除非另有規定，體積電阻是在電化一分鐘后測定。

3.2 .

體積電阻率 volume resistivity

在絕緣材料里面的直流電場強度和穩態電流密度之商，即單位體積內的體積電阻。

注：體積電阻率的SI單位是￡1 ? mo實際上也使用0 ? cm這一單位。

3. 3

表面電阻 surface resistance

在試樣的其表面上的兩電極間所加電壓與在規定的電化時間里流過兩電極間的電流之商，在兩電 極上可能形成的極化忽略不計。

注1：除非另有規定，表面電阻是在電化一分鐘后測定。

注2：通常電流主要流過試樣的一個表面層，但也包括流過試樣體積內的成分。

3.4

表面電阻率 surface resistivity

在絕緣材料的表面層里的直流電場強度與線電流密度之商，即單位面積內的表面電阻。面積的大 小是不重要的。

注：表面電阻率的SI單位是Q。實際上有時也用“歐每平方單位”來表示。

3.5

電極 electrodes

電極是具有一定形狀、尺寸和結構的與被測試樣相接觸的導體。

注：絕緣電阻是加在與試樣相接觸的兩電極之間的直流電壓與通過兩電極的總電流之商。絕緣電阻取決于試樣的 表面電阻和體積電阻（見GB/T 10064—2006）.

4意義

4. 1通常，絕緣材料用于將電氣系統的各部件相互絕緣和對地絕緣；固儕絕緣材料還起機械支撐作用。 對于這些用途，一般都希望材料具有盡可能高的絕緣電阻，有均勻一致的、得到認可的機械、化學和耐熱 性能。表面電阻隨濕度變化很快，而體積電阻隨溫度變化卻很慢，盡管其終的變化也許較大。

4.2體積電阻率能被用作選擇特定用途絕緣材料的一個參數。電阻率隨溫度和濕度的變化而顯著變 化，因此在為一些運行條件而設計時必須對其了解。體積電阻率的測量常被用于檢査絕緣材料生產是 否始終如一，或檢測能影響材料質量而又不能用其他方法檢測到的導電雜質。

4.3當一直流電壓加在與試樣相接觸的兩電極之間時，通過試樣的電流會漸近地減小到一個穩定值。 電流隨時間的減小可能是由于電介質極化和可動離子位移到電極所致。對于體積電阻率小于 1010 Q ? m的材料，其穩定狀態通常在一分鐘內達到，因此，經過這個電化時間后測定電阻。對于體積電 阻率較高的材料，電流減小的過程可能會持續到幾分鐘、幾小時、幾天甚至幾星期。因此對于這樣的材 料，采用較長的電化時間，且如果合適，可用體積電阻率與時間的關系來描述材料的特性。

4.4由于或多或少的體積電導總是要被包括到表面電導測試中去，因此不能精確而只能近似地測量表 面電阻或表面電導。測得的值主要反映被測試樣表面污染的特性,而且試樣的電容率影響污染物質的 沉積，它們的導電能力又受試樣的表面特性所影響。因此，表面電阻率不是一個真正意義的材料特性， 而是材料表面含有污染物質時與材料特性有關的一個參數。

某些材料如層壓材料在表面層和內部可能有很不同的電阻率，因此測量清潔的表面的內在性能是 有意義的。應完整地規定為獲得一致的結果而進行清潔處理的程序，并要記錄清潔過程中溶劑或其他 因素對于表面特性可能產生的影響.

表面電阻，特別是當它較高時，常以不規則方式變化，且通常非常依賴于電化時間。因此，測量時通 常規定一分鐘的電化時間。

5電源

要求有很穩定的直流電壓源。這可用蓄電池或一?個整流穩壓的電源來提供。對電源的穩定度要求 是由電壓變化導致的電流變化與被測電流相比可忽略不計。

加到整個試樣上的試驗電壓通常規定為100 V.250 V.500 va 000 V、2 500 V,5 000 VJO 000 V 和15 000 V。常用的電壓是100 V.500 V和1 000 V。

在某些情況下，試樣的電阻與施加電壓的極性有關。

如果電阻是與極性有關的，則宜加以注明。取兩次電阻值的幾何平均值（對數算術平均值的反對 數）作為結果。

由于試樣電阻可能與電壓有依存關系，因此應在報告中注明試驗電壓值。

6測量方法和精確度

6. 1方法

測量高電阻常用的方法是直接法或比較法。

直接法是測量加在試樣上的直流電壓和流過它的電流（伏安法）而求得未知電阻。

比較法是確定電橋線路中試樣未知電阻與電阻器已知電阻之間的比值，或是在固定電壓下比較
