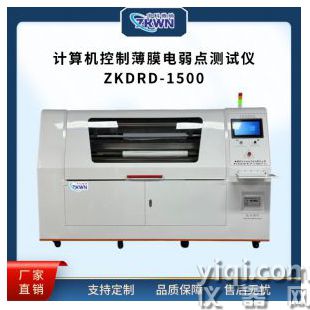

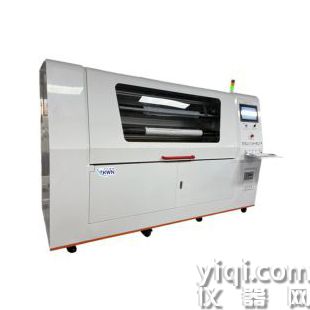

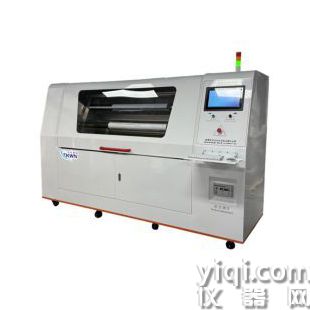

電弱點測試儀-（計算機控制）

產品型號：GCDRD-1500

執行標準：GB_T 13542.2-2009 IEC 60674-2:1988-電氣絕緣用薄膜 第2部分試驗方法

產品用途：

該儀器主要用于電氣用聚氨脂薄膜、塑料薄膜、聚丙稀薄膜等絕緣材料在給定直流電壓下自動升壓測定每平方米的擊穿點數。

本儀器方式為微機控制，卷膜移動速度可設定，按照設定的升壓速率升壓，達到設定的電壓后，實時記錄當前的電壓值和電流值，并能夠?qū)崟r記錄當前的擊穿點，試驗結束后自動歸零，自動統計電弱點數、電弱線數，自動計算每平方米的電弱點數。

本儀器自動化程度高，操作簡單、安裝卷膜方便、落地式結構方便操作。

結構組成：

1、升壓部件：由調壓器和高壓變壓器組成0～10KV的升壓部分。

2、動 部 件：通過調壓裝置勻速升壓到設定的電壓值。

3、檢測部件：由集成電路組成的測量電路，實時檢測測量數據傳給計算機。

4、計算機軟件：通過智能電路把由檢測設備采集的測控信號傳給計算機。計算機根據采集的信息控制設備運行并處理試驗結果。

5、收卷放卷：固定卷膜并按照設定的速度旋轉運動

設備工作原理:

  本測試儀試驗電壓是0－10KV直流電壓，其波動為±1%。測試儀在試樣弱點擊穿后約0.1s內使電壓回升到原來設定的電壓。銅輥為下電極，導電橡膠為上電極。薄膜以2m-5m /min的速度移動,薄膜弱點時擊穿，擊穿點自動累積計數。膜移動以平方數自動計數。

優勢特點：

1、操作簡單:放卷收卷固定后，點開始自動測試

2、動態顯示：在薄膜擊穿后，同步動態顯示曲線，直觀可視

3、安裝方便：把模卷放入氣漲軸，通氣自動固定

4、張力可調：同能實時調節收卷、放卷的張力

5、多種模式：測試面積/測試長度/測試時間

6、擊穿點判定：實時記錄電弱點與測試長度的數據，可以統計查詢電弱點之間的長度

7、自動存儲：試驗介紹后自動彈窗提示存儲數據

8、智能自動：本機智能化、自動化程度高，無需專業培訓，即可操作

主要技術參數:

序號 項目 參數 備注

1 變壓器容量 3KVA

2 試驗電壓 10KV/AC/DC

3 電壓采集精度 ±1%

4 膜移動速度 0-10m/min 連續可調

5 擊穿電流量程 0-100 mA

6 升壓速率 0-5.0KV 可設定

7 恒壓保持 自動保持恒壓

8 電壓波動度 ±1%

9 測試數據 電弱點/電弱線

10 電壓復原時間 小于0.1S

11 試驗?zāi)Ｊ?試驗面積/試驗長度/測試時間 三種可選

12 試驗方法 接觸法/非接觸法

13 膜張緊力 配專用阻尼器，松緊度可調，

14 膜卷寬度 30～1500mm 可定制

15 膜卷固定 氣漲軸

16 收卷正方向 可以控制正轉、反轉方便安裝

17 門限位保護 不關閉試驗門無法試驗

18 多級保護 短路保護/過載保護/過壓保護

19 電子報告 EXCEL保存，圖文顯示

20 室內照明 有

21 室內排風 有

22 試驗狀態 試驗狀態指示燈

23 供電電壓 220V/50HZ

24 設備尺寸 長寬高=1200*650*1600（mm）

25 設備重量 200kg

核心參數設置：

1、設定電壓：輸入測試的電壓值

2、試樣寬度：輸入實際值，并參與電弱點數據計算

3、卷膜速度：輸入測試的卷膜速度

4、測試模式：

測試面積：按設定的試驗面積數值進行試驗，面積達到設定值后自動停止

測試長度：按照設定的長度數值進行試驗，長度達到設定值后自動停止

測試時間：按照測定的測試時間進行試驗，時間達到設定的數值后自動停止

以上參數為主要設置輸入項，其它參數可以默認
