一、概  述：

1、本公司研制HD-Ⅲ-20型電子測力機（電力安全工器具力學性能試驗機），符合國家電力公司《電力安全工器具預防性試驗規程》（國電發[2002]777號）要求，按《規程》完成各種預防性力學性能試驗，廣泛適用于電力、郵電、建筑等行業的安全、登高工具等力學試驗。
2、打印出符合《規程》要求的合格證。
3、還可設定參數做其它軟、硬材質（如繩、葫蘆等起重工具）的力學性能試驗。
4、設備配置先進，采用進口顯示屏及部分進口元器件。

（一）產品性能：

1、項目齊全。可進行安全帶、腳扣、竹（木）梯、升降板、安全帽等所有電力安全工器具的力學性能測試。
2、另可自行設定參數做其它軟、硬材質（如繩、葫蘆等起重工具）的力學性能試驗。
3、漢字菜單顯示，人機對話操作。
4、測試過程微電腦控制。
5、加載平穩，無過沖現象，可切換手動/自動操作，使操作更方便、準確。
6、具有峰值記錄（常用于安全帽等破壞性試驗）

（二）規格參數：

    1、電子測力機（電力安全工器具力學性能試驗機）由液壓加載系統、安全帽試驗臺和微機測控系統組成。

   2、技術參數
      最da 拉力：20（30，50，100）kN             壓力：20kN（30，50，100）kN
      最xiao速度：30mm/min（快、慢檔自動轉換）    最da 開距：2200mm
      最da 行程：1000mm                          最da 沖擊力：20kN
   準確度級別：1.0                           力值設定最xiao示值：0.001kN
   電源電壓：三相380V±5%  50Hz            設備重量：800kg
   外形尺寸：

（1）   液壓系統670mm（深）×1000mm（寬）×1500（防護門2000）mm（高）

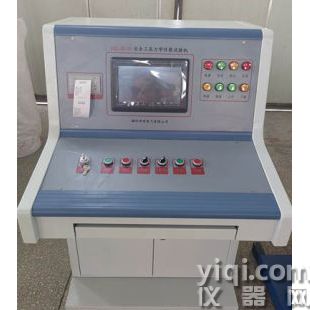

（2）   琴式控制臺890mm（深）×800mm（寬）×1200mm（高）

（3）   安全帽試驗臺350mm（深）×500mm（寬）×1900（防護門2000）mm（高）

二、結構特點：
    本機由測試顯示和加力設備兩部分組成（如需測安全帽配安全帽試驗臺）測試顯示部分由拉壓力傳感器、控制鍵盤、液晶顯示屏、微型打印機、手動按扭等組成。鍵盤使用薄膜輕觸鍵，使用手感好，液晶顯示為中文菜單式，操作人員可根據被試對象選擇相應名稱菜單，當需要對測試結果打印時，可打印測試報告，便于備案檢查。
    本機設置兩個傳感器接口，傳感器3KN傳感器、20（30，50，100）KN為測試安全工具之用。安全帽測試為測試安全帽專用。兩只傳感器既可單獨使用，也可同時使用。能滿足不同使用場所環境的要求和工作要求，性能穩定，測試結果準確。
三、本機主要技術指標：
1、測力范圍：輸入I為：0—3.0KN
             輸入Ⅱ為：0—20（30，50，100）KN

2、安全帽：輸入為：0—20KN

3、力值設定最xiao顯示值：為0.01KN

4、傳感器精度為0.05級（儀器精度為1級 實際優于0.5級）
四、儀器使用條件：
1、電源電壓：交流380V±5％  50Hz
2、工作環境溫度 -10 — +40攝氏度
3、環境相對濕度RH<80%
