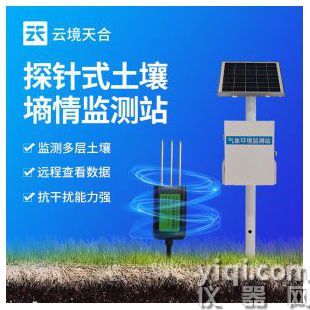

土壤墑情監測系統（無線型2）TY-SQWX/2

簡 介：

　　土壤墑情監測是抗旱的重要基礎工作，我公司研發的TY-SQWX型土壤墑情監測系統是一款集土壤溫度、土壤水分采集、存儲、傳輸和管理于一體的土壤墑情自動監測系統。該系統采用模塊化設計，功能齊全，層次分明，接口簡單，可擴展性高，可根據用戶需要靈活設定各參數的采樣周期和存儲周期、巡測數據及分析數據等， 應用于農業氣象、水文地質、建筑、農業溫室、學校教學、科學研究等領域。

傳感器要求：

    土壤溫濕度傳感器采用不銹鋼外觀一體化設計 （儀器配備4層溫濕度一體傳感器）

　　.測量參數：土壤容積含水率

　　.量 程：0～99.9% RH   單 位：%(m3/m3)  測量精度：±3%  互換精度：<3%

　　.復測偏差：<1%   工作電流：約15mA  響應時間：<1秒  測量穩定時間：1秒

　　.測量區域：直徑為10cm、高為10cm的圓柱體

　　.溫度量程：-40℃～120℃

　　.測量精度：±0.2℃

　　.互換偏差：<0.2℃

　　.響應時間：<100mS

　　.穩定時間：<1秒

　　.不銹鋼探針長度：8cm

　　.不銹鋼探針數量：新型兩針型

　　.探針直徑：3mm

　　.材料特性：不銹鋼(抗電解，可經受電解，可經受土壤中的酸堿腐蝕)

　　.探頭防護體：采用316不銹鋼，長度10cm，直徑2cm(小規格直徑方便插入土壤)

　　.傳感器總長度：20cm

　　土壤原位鹽分傳感器：（儀器配備4層鹽分傳感器）

　　.供電電壓：9-24V供電

　　.鹽分測量范圍：0.01-0.3mol/L，讀數（小）為0.01mol/L，

　　.電導測量范圍：0-20mS(相對應于0-2000mV)

　　.分辨率（小）：0.01mS

　　.電壓與電導相關性(線性度)：≥98%

　　.溫度量程：-40℃～120℃

　　.測量精度：±0.2℃

　　.互換偏差：<0.2℃

　　.響應時間：<100mS

　　.穩定時間：<1秒

　　.探頭防護體：采用316不銹鋼，長度10cm，直徑2cm(方便插入土壤)(抗電解，可經受電解，可經受土壤中的酸堿腐蝕)

防護機箱和支架：

　　(1)工藝要求：采用金屬機箱，確保高速信號的完整性和穩定性。

　　(2)使用全天候機箱，具有安保設計，以適合監測的要求。

　　(3)所有設備(含充電電池(可以延長設備至于野外環境時的使用年限，具有一定的防盜功能)

　　太陽能供電系統(包括太陽能電池板、控制器、蓄電池)

　　設備供電可至少提供以下兩套供電方式

　　i.外接交流電：220V供電。

　　ii.太陽能供電系統(地埋式)：可確保整套監測設備在一次充滿電的情況下，能連續正常工作72小時以上。

　　一體設備支架

　　(1)設備支架材質：架桿和支架為防腐防銹全金屬材質。

　　(2)使用年限：固定站的安裝、材質與結構的有效使用年限大于3年。

　　(3)設備支架安裝簡單，方便人工安裝，維護。

　　(4)自動監測系統可安裝在硬質地面、建筑、綠化面上高度距地面2m。
