固體絕緣材料耐高壓電弧實驗儀可編輯樣品名稱、牌號、試驗條件、試驗單位等;

具有試驗電壓設置功能;

可選擇試驗標準;

可選擇是否自定義或自動試驗;

截止條件:時間/電壓/電流。

語音提示:可選擇是否語言提示功能。

統計報告:

可自定報表格式

可生出PDF、CSV、XLS文件格式

■分析功能:可對測試的數據進行統計。zui大/zui小值、平均值等。系統整合:

功能特點

1 本產品采用智能控制技術，通過選擇程序(IEC或 ASTM)可自動進行試驗，并在工業觸摸屏顯示試驗過程和結

果。

2控制系統采用西門子的 PLC和觸摸屏通信進行控制。

3 an全性能良好，抗干擾能力強，測試精度高。

4自動化程度高，按照設定的試驗要求，自動升壓到設定的電壓后，自動完成試驗并自動歸零。軌道交通車輛用涂料

第2部分:耐電弧絕緣涂料

1范圍

HG/T 5367的本部分規定了軌道交通車輛用耐電弧絕緣涂料的產品分類和配套體系，要求、試

驗方法、檢驗規則以及包裝、標志和貯存等內容。

本部分適用于施涂于地鐵，輕軌，有軌電車等軌道交通車輛車頂外部受電弓區域的耐電弧絕緣涂

料。其配套涂層具有抗電弧絕緣作用。

2規范性引用文件

下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文

件，凡是不注日期的引用文件，其新版本(包括所有的修改單)適用于本文件。

GB/T 528-2009硫化橡膠或熱塑性橡膠拉伸應力應變性能的測定

GB/T 1408.1-2016絕緣材料電氣強度試驗方法第1部分，工頻下試驗

GB/T 1410-2006固體絕緣材料體積電阻率和表面電阻率試驗方法

GB/T 1725-2007色漆、清漆和塑料不揮發物含量的測定

GB/T 1728-1979漆膜、膩?zhàn)幽じ稍飼r(shí)間測定法

GB/T 1731-1993漆膜柔韌性測定法

GB/T1732-1993漆膜耐沖擊測定法

GB/T 1733-1993漆膜耐水性測定法

GB/T 1735-2009

色漆和清漆耐熱性的測定

GB/T 1748-1979HG/T5367.2-2020

GB/T 9750涂料產品包裝標志

GB/T 11785-2005鋪地材料的燃燒性能測定輻射熱源法

GB/T 13288.1--2008涂覆涂料前鋼材表面處理噴射請理后的鋼材表面粗糙度特性第1部

分。用于評定噴射清理后鋼材表面粗糙度的ISO表面粗糙度比較樣塊的技術要求和定義

GB/T 13452.2-2008色漆和清添漆膜厚度的測定

GB/T 13491-1992涂料產品包裝通則

GB/T 14522-2008機械工業產品用塑料、除料、橡膠材料人工氣候老化試驗方法熒光紫

外燈

GB/T 16172-2007建筑材料熱釋放速率試驗方法

GB/T 18446-2009

色漆和清漆用漆基異氰酸酯樹脂中二異氰酸酯單體的測定

GB/T 23985--2009

色漆和清漆揮發性有機化合物(VOC)含量的測定差值法

GB/T 23986--2009

色漆和清漆揮發性有機化合物(VOC)含量的測定氣相色諧法

GB/T 23990-2009

涂料中苯、甲苯、乙苯和二甲苯含量的測定氣相色譜法

GB/T 23991-2009涂料中可溶性有害元素含量的測定

GB/T 31586.2-2015防護涂料體系對鋼結構的防腐蝕保護涂層附著力/內聚力(破壞強度)

的評定和驗收準則第2部分，劃格試驗和劃叉試驗

GB/T 33395--2016涂料中石棉的測定

GB/T 34682-2017含有活性稀釋劑的涂料中揮發性有機化合物(VOC)含量的測定

EN 45545-2:2013鐵路應用一鐵路車輛防大一第2部分，材料和部件的防火性能要求(含修改

單A1:2015)(Railwayapplications-Fire protection on railway vehicles-Part 2: Requirements for

fire behaviour of materinls and comaponents) (Incorporates Amendment Al:2015)

3產品分類和配套體系

本部分將耐電弧絕緣涂料分為A類和B類。A類產品的中間漆為絕緣層，B類產品的面漆為絕

緣層。A類產品和B類產品配套體系見表1.

表1A類產品和B類產品配套體系

類別1范圍

本部分規定了軌道交通車輛用水性涂料的術語和定義、要求、試驗方法、檢驗規則以及標志、包

裝、貯存等內容。

本部分適用于施涂于地鐵、輕軌、有軌電車、普通列車和高速列車等軌道交通車輛表面的水性涂

料，其涂層具有裝飾和保護作用。

2規范性引用文件

下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文

件，凡是不注日期的引用文件，其新版本(包括所有的修改單)適用于本文件。

GB/T 1725-2007色漆、清漆和塑料不揮發物含量的測定

GB/T 1726-1979

涂料遮蓋力測定法

GB/T 1728-1979

漆膜、膩?zhàn)幽じ稍飼r(shí)間測定法

GB/T 1733-1993

漆膜耐水性測定法

GB/T 1735-2009

色漆和清漆耐熱性的測定

GB/T 1766--2008

色漆和清漆涂層老化的評級方法

GB/T 1768-2006

色漆和清漆耐磨性的測定旋轉橡膠砂輪法

GB/T 1771--2007

色漆和清漆耐中性鹽霧性能的測定

GB/T 2794-2013

膠黏劑黏度的測定單圓筒旋轉黏度計法

GB/T 3186

色漆、清漆和色漆與清漆用原材料取樣

GB/T 6682--2008

分析實驗室用水規格和試驗方法

GB/T 6739-2006

色漆和清漆鉛筆法測定漆膜硬度

GB/T 6742--2007

色漆和清漆彎曲試驗(圓柱軸)

GB/T 6753.1-2007色漆、清漆和印刷油墨研磨細度的測定

GB/T 8170-2008數據修約規則與極限數值的表示和判定

GB/T 8323.2-2008

塑料煙生成第2部分，單室法測定煙密度試驗方法

GB/T 9271色漆和清漆標準試板

GB/T 9274-1988色漆和清漆耐液體介質的測定

GB/T 9278涂料試樣狀態調節和試驗的溫濕度

GB/T 9286-1998色漆和清漆漆膜的劃格試驗

GB/T 9750涂料產品包裝標志

GB/T 9753-2007色漆和清漆杯突試驗

GB/T9754-2007色漆和清漆不含金屬顏料的色漆漆膜的20*、60°和85"鏡面光澤的測定

GB/T 9780-2013建筑涂料涂層耐沾污性試驗方法

GB/T 13452.2-2008

色漆和清漆漆膜厚度的測定

GB/T 13491-1992涂料產品包裝通則

GB/T14522-2008機械工業產品用塑料、涂料、橡膠材料人工氣候老化試驗方法熒光紫

配套方式

底漆

配套一

中間漆(絕緣層)

|型面讀(普通整)

底漆

配套二

十間津(絕緣星)

Ⅱ型面漆(防滑型)

配套可

底漆

中間漆(脆緣層)

中間漆

面漆(絕緣菜)

膩?zhàn)幽と犴g性測定法

GB/T 1766-2008

色漆和清漆涂層老化的評級方法

GB/T 1771-2007整體結構

  1.本儀器主機分為上下兩層。上層為試驗小室。內置試驗電極系統、用防紫外線有機玻璃門封閉，便于觀察并確保安全。上有通風孔(實驗完畢后，可自動排風)。試驗室的內面板后面，裝有高壓電路的保護電阻及高頻電感等。

 2. 儀器下層為電氣箱。右后部裝有高壓試驗變壓器，右前部為調壓器及步進電極升壓裝置，前部為主電路控制電路及單片機電子線路板。（為防止干擾，電路部分將數字電路與模擬電路分開）。內部結構，均實現屏蔽、隔離。

3.試驗變壓器采用干式變壓器，具有絕緣性能好、性能穩定，損耗低，無污染，免維護等優點。升壓裝置采用，步進電機控制調壓器進行自動升壓。
      4.因高壓試驗都會產生電磁干擾，為更好的起到屏蔽及效果，內殼內部采用磁布吸波材料

本標準等同采用IEC 61621:1997《于固體絕緣材料耐高電壓、小電流電弧放電的試驗》(英

文版).

為便于使用,本標準做了下列編輯性修改:

。

a)“木國際標準”一詞改為“本標準”;

b)用小數點“.”代替作為小數點的逗號“,”;

c)刪除國際標準的口次、前言，

d)因國際標準印刷錯誤,現將圖1中的 R?和 t。改為R↓和 t?.7.3中的3.2改為3.1。

本標準代替GB/T 1411-1978《固體電工絕緣材料商電壓小電流間歇耐電弧試驗方法》.

本標準與GB/T 1411-1978的主要技術差異:

a)將GB/T 1411一1978中電弧程序的階段1/4通、7/4斷,修改為1/8通、7/8斷。

b)將GB/T 1411-1978中電極尺寸和重量分別由原來的42.5mm修改為2.4 mm±0.05mm和

0.5 N±0.05 N.

e)將GB/T 1411-1978中電極間距離6.0 mm±0.1 mm 修改為6.35 mm±0.1 mm,

d) GB/T 1411-1978中規定在每種材料的試樣上做10次試驗,并取平均值作為試驗結果,并規定

了數據處理方法。本標準修改為至少做5次試驗,并報告中值、小值和大值。

本標準由中國電器工業協會提出。

本標準由全國絕緣材料標準化技術委員會歸口。

本標準起草單位:桂林電器科學研究所。

本標準主要起草人:韋珺、谷曉麗、張期平。

本標準1978年3月10日發布,2002年次修訂。

色漆和清漆耐中性鹽霧性能的測定

GB/T 3186色漆、請漆和色漆與清漆用原材料取樣

GB/T 4207-2012固體絕緣材料耐電痕化指數和相比電痕化指數的測定方法

GB/T 5210-2006色漆和清漆拉開法附著力試驗

GB/T6682-2008分析實驗室用水規格和試驗方法

GB/T 8170-2008數據修約規則與極限數值的表示和判定

GB/T 8323.2-2008塑料煙生成第2部分;單室法測定煙密度試驗方法

GB/T 8923.1-2011涂覆涂料前鋼材表面處理表面清潔度的目視評定第1部分:未涂覆過

的鋼材表面和全面清除原有涂層后的鋼材表面的銹蝕等級和處理等級

GB/T 9263-1988防滑甲板漆防滑性的測定

GB/T 9271--2008

色漆和清漆標準試板

GB/T9274-1988色漆和清漆耐液體介質的測定

GB/T 9278涂料試樣狀態調節和試驗的溫濕度

GB/T9286-1998色漆和清漆漆膜的劃格試驗GB/T1411-2002/IEC 61621:1997

注2:對某些材料,在電極間電弧全部熄天前,在相當長的時間范圍內,朝失效發展的趨勢增加,僅當所有電弧已熄

天才發生失效。

注3。對某些材料,在電瓢已經熄滅之后,在靠近電極處可能觀察到持續的火花。不應該把這種大花視為屬于電弧

部分。

”注4，如果在電據中斷期間材料繼績?nèi)紵?帶材料的這種伴隨電弧而發生的燃燒,只能視為失效，在其他情況下,繼

續試驗下去直至形成導電透道，

住5。即使材料以后又恢復電弧放電,仍然以整個電弧的次熄滅為失效。

3.2

耐電弧are resistance

從試驗開始直至試樣失效的總時間.秒。

4設備

4.1試驗圖路

試驗設備電氣凹路的主要部件如圖1所示。

注，次級回路接線雜載電容應小于40pF。大的雜散電容可能會干擾電弧的形狀并影響試驗結果。

4.1.1變壓器.T.

該變壓器的額定次級電壓(開路)為15kV,額定次級電流(短路)為60mA,線路頻率為48Hz~

62Hz.

4.1.2 可變比自耦變壓器,T.

額定容量為1kVA且與線路電壓匹配。

注，推薦初級電壓電源變化保持±2%。

4.1.3電壓表.V

AC電壓表,其準確度為士0.5%，能讀出電源電壓的羋%。

4.1.4毫安表.A

一種精確的有效值a.c.毫安表,能讀出 10mA~40mA，準確度為±5%。由于該毫安表僅當進行

設定或改變回路時才用到它,因此,不用時可通過一個旁路開關使其短路。

注。盡管已經采取措連電器電流的射顏分量,但當試驗設備進行次組驗材,可能還層需要檢查射腿分懸赴

否存在。好的做法是應用一個合適的熱電偶射頻(r.[)型毫安表暫時與該毫安表串聯起來。

4.1.5電流控制電阻器,R,, R?。R?及 Rn

需要四個電阻器與變壓器T.的初級串聯。這些電阻器必須在一定范圍內可調,以便在校正過程允

許對電流進行準確設定。Rne總是接在回路中以便提供10mA電流。

4.1.6電阻器R

額定電限為15 kΩ±1.5 kΩ并至少24W。該電阻器與電感(見4.1.7)一起用作電弧電路中的

寄生高顏

4.1.7 空芯電感器,X.，1.2H~1.5H

注，用單個線圈構成的這種電感器是不實用的,令人滿意的電感器是將導線繞在直經約12.7mm和內長15.9mm

的絕緣非金屬芯子上的8個3000匝一5000原的線圈串聯到成。

4.1.8斷電器,B

由電機驅動或電子儀器操作的斷續器是用作按表1的預定程序進行切斷和接通初級回路,以便獲

得該試驗的三個較低階段所需要的周期。斷續器的準確度為±0.008 s.

4.1.9 計時器,TT

秒表或電動計時器,準確至士1s。

4.1.10接觸器.C.

當罩在電極裝置上的通風防護翠降至設定位置時,該通風防護罩觸動常開(NO)微型開關,而微型

5 電壓和電流具有自動校驗功能，方便計量和校準耐電弧試驗標準：

SAE AIR4090-1990點火陶瓷耐電弧性測試

HG/T 3332-1980耐電弧漆耐電弧性測定法

HG/T 5367.2-2020軌道交通車輛用涂料 第2部分：耐電弧絕緣涂料耐電弧漆耐電弧性測定法

代替HG260-64

第29組

本標準適用于耐電弧漆耐電弧性的測定。系采用耐電弧儀.對漆膜施加連續高電壓小電流電弧.至

漆膜燒穿導電時所需時間,以秒表示，

一.一般規定

1材料和儀器設備

酚醛絕緣塑料板:4100mmX3mm或100mmX100mmX3mm，耐電弧性為1.5~2.581

連續高壓小電流耐電弧儀:該儀器系由調壓變壓器,電流互感器,交流毫安表、鎢電極、限流電阻,計

時等部分組成,其線路見圖1.

E

T

-220V

圖1

K:電源開關:V一電壓表:T，調壓變壓器:K:.Ks.K,.K..

Ke.K,一開關;T:一電流互感器+R:、R:、R:-電阻:R.-限流

電阻+5一穩定線圈;mA一交流老安表:A原力文檔

基本要求:

max.beok118.com

(1)電壓表精度為1.5級。

(2)調壓變壓器容量不小于1kVA。

(3)電流互感器容量不小于 300VA.

(4)限流電阻值為15kΩ,功率不小于150W。

(5)交流毫安表精度1級。

<6)鎢電極:電極用≠2.5mm的鎢棒加熱到暗紅色,擦上亞硝酸鉀后馬上放入水中冷卻,擦凈(可提高鎢棒韌性及改善電性能)。然后研磨出和軸線成30*角的橢圓平面,用15倍放大鏡檢查應無毛邊及邊

緣的凹凸不平。見圖2。

圖2

兩鎢電極的距離必須為6.5±0.05mm,對試樣壓力為50士5g,試樣與電極間夾角為35°整個裝置圖 3

1--支架托盤:2-試件:3-鎢電極u=6.5±0.95mm

每做10次用綢布蘸乙醇揩擦電極。如電極嚴重污染,可用600號水砂紙擦凈電極表面.

注。試驗時,電極應罩在有出氣孔的玻璃罩內。

測定方法測試步驟

接通電源,調節電阻R:使兩電極在空氣中燃弧時,交流毫安表數值為10mA,

按(絕緣漆漆膜制備法)(GB1736-79)中澆注法的規定,用酚醛絕緣塑料板制備三塊擇板。在恒溫恒混條件下，將樣板放在耐電弧儀支架托盤上,使兩電極的橢圓面朝下褸魅漆膜表面,關閉藪璃罩,開啟

開關,同時計時,待兩電極間漆騰表而發生炭橋?qū)щ?弧跡發亮、電弧熄滅或電弧呈火焰狀現象形成導電

通路時,即記錄時間,

試驗完畢,打開坡璃罩,排氣后,再做第二次、第三次試驗。

每塊樣板測定應不少于5點。并保證燃弧部分離試樣邊緣 7mm 以上,每點間隔12mm以上，

固體絕緣材料耐高壓電弧實驗儀

由于本試驗方法操作方便和試驗所需要的時間短，因此，它適用于0材料初步篩選、檢查材料組分變化的影響和質量控制檢驗。失效failure

　　當被試材料內形成導電通道時，認為材料已經失效。如果電弧引起某一材料燃燒和當電弧被切斷后材料還繼續燃燒，則也認為材料已經失效。

　　注1：當電弧放電因深入材料內部而消失時，回路電流通常會發生變化且聲音發生明顯改變。

　　注2：對某些材料，在電極間電弧全部熄滅前，在相當長的時間范圍內，朝失效發展的趨勢增加，僅當所有電弧已熄滅才發生失效。

　　注3：對某些材料，在電弧已經熄滅之后，在靠近電極處可能觀察到持續的火花。不應該把這種火花視為屬于電弧部分。

　　注4：如果在電弧中斷期間材料繼續燃燒，則材料的這種伴隨電弧而發生的燃燒，只能視為失效。在其他情況下，繼續試驗下去直至形成導電通道。

　　注5：即使材料以后又恢復電弧放電，仍然以整個電弧的次熄滅為失效。

3.2

耐電弧 arc resistance

　　從試驗開始直至試樣失效的總時間，秒。

四、設備

4.1試驗回路

　　試驗設備電氣回路的主要部件如圖1所示。

　　注：次級回路接線雜散電容應小于40pF。大的雜散電容可能會干擾電弧的形狀并影響試驗結果。

　　4.1.1變壓器，TV

　　該變壓器的額定次級電壓（開路）為15kV，額定次級電流（短路）為60mA，線路頻率為48Hz~62Hz。

　　4.1.2可變比自耦變壓器，TC

　　額定容量為1kVA且與線路電壓匹配。

　　注：推薦初級電壓電源變化保持±2%。

　　過去使用本試驗方法的經驗表明，熱固性材料試驗結果的再現性是可以接受的。而對熱塑性材料，一些實驗室報告表明，其試驗結果出現不能接受的大的偏差，這就導致本推薦方法不能應用于熱塑性材料的試驗。

　　注：正試圖在試驗過程中通過控制電極壓力和穿入材料的深度，以減小熱塑性材料試驗結果的分散性。不采取這種控制電極的措施而就對許多熱塑性材料進行試驗，這樣的試驗可能沒太大意義。

　　通常，不允許只根據本試驗方法就對一些材料的相對耐電弧等級作出結論，因?yàn)檫@些材料可能受制于其他類型的電弧作用。

　　材料的相對耐電弧等級可能與那些由潮濕耐漏電起痕試驗（例如IEC 60112，IEC 60587及IEC 61302）獲得的等級不同，也與材料在實際使用中的工作狀況不同，因?yàn)樵谶@些場合中，材料承受電弧放電的強度、重復頻率以及時間等的差別很大。耐電弧試驗儀是專門為電氣絕緣材料測試而開發的高精密設備，絕緣材料抵抗由高壓電弧作用引起變質的能力，通常用標準電弧焰在材料表面引起炭化至表面導電而電弧消失所需時間表示，單位是秒。為在板狀試樣上加上兩個分開一定距離的鎢電極，視需要以工頻高壓小電流在兩極間產生電弧。起初是間歇時間逐漸縮短，連續電弧且逐漸加大電流，材料經受逐漸苛刻的電弧條件造成破壞。耐電弧性對用于高壓開關或低壓大電流開關的絕緣材料有重要意義，因?yàn)樵陂_關啟閉時常會受到電弧作用，只有耐電弧性好的材料才能被選用。系統采用高壓防護系統，保證試驗人員及設備的安全性；采用SPWM 電子升壓技術，電壓輸出穩定性好。配備高精度電壓、電流傳感器以保證試驗數據的有效性。

二、儀器原理：

  絕緣材料抵抗由高壓電弧作用引起變質的能力，通常用標準電弧焰在材料表面引起炭化至表面導電而電弧消失所需時間表示，單位為妙。為在板狀試樣上加上兩個分開一定距離的鎢電極，是需要以工頻高壓小電流在兩極間產生電弧。起初是間歇時間逐漸縮短，連續電弧且逐漸加大電流，材料經受逐漸苛刻的電弧條件造成破壞。耐電弧性對用于高壓開關或低壓大電流開關的絕緣材料有重要意義，因?yàn)樵陂_關啟閉時常會受到電弧作用，只有耐電弧性好的材料才能被選用。

三、測試原理：

本測試儀是在相距6.0±0.1mm（或6.35±0.1mm)的兩電極上，按試驗方法規定的規律（見上表），由間歇到連續地施加12.5kV工作電壓和10～40mA的電弧電流，直至試樣失效。記下從試驗開始到試樣失效的總時間，即為該試樣的耐電弧。其電氣原理圖如下

四、適用范圍：

  精度高的輸出與測量規格，保障測度的器質，適用于電氣絕緣材料、塑料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣漆等介質在工頻電壓下耐電弧行的測試，也可應用于產品檢測以及新材料電學性能研究等用途。還可以用于需要可造數據的檢測，例如：硅橡膠測試、PCB板耐電壓測試、云母、四氟材料電弧測試、可作為科研院所新擦臉的耐電弧材料的性能測試。

五、滿足標準：

  GB/T1411-2002.《干固體絕緣材料 耐高電壓、小電流電弧放電的試驗》

符合ISO9001標準

二、規范性引用文件

　　下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的版本。凡是不注日期的引用文件，其版本適用于本標準。

　　IEC 60112：1979固體絕緣材料在潮濕條件下相比漏電起痕指數和耐漏電起痕指數的測定方法

　　IEC 60212：1971固體電氣絕緣材料在試驗前和試驗時采用的標準條件

　　IEC 60587：1984評定在嚴酷環境條件下使用的電氣絕緣材料耐漏電起痕和蝕損的試驗方法

　　IEC 61302：1995電氣絕緣材料評定耐漏電起痕和蝕損的方法旋轉輪沉浸試驗

經營理念： 一、誠信待戶 顧客至上      全心全意為顧客考慮，使顧客能切身感受到人性化的儀器。 二、檢測 保質保量      檢測是我們的責任 保質保量是我們對客戶的鄭重承諾  三、技術領先 創新理念    儲備儀流的開發人才，引進另閑技術，采用先進的設計理念，打造精良的檢測儀器。

北廣產品廣泛應用于國防、大專院校以及檢測所等行業，本公司以技術的創新為企業的發展方向，以新型實用的產品引導客戶的需求

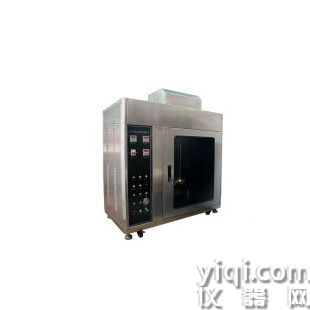

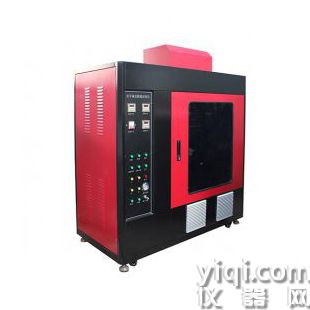

BDH-20KV計算機控制耐電弧試驗儀

 北廣公司保持以發展與中國測試產業相適應的應用技術為主線，通過與產業界協調發展的方式提高本公司的競爭實力和技術含量。

 與此同時，本公司自成立以來，堅持走"研發生產"相結合的道路，借助過家工業研究院的理論知識和強勁的科研實力，在消化、吸收國際先進生產技術的基礎上，大膽創新、銳意改革、努力創造，開發出具有中國特色的新產品，為提高中國的科研及產品質量作出了應有的貢獻。

 經營理念：

  一、誠信待戶 顧客至上      全心全意為顧客考慮，使顧客能切身感受到人性化的儀器。

  二、檢測 保質保量      檢測是我們的責任 保質保量是我們對客戶的鄭重承諾

  三、技術領先 創新理念    儲備儀流的開發人才，引進另閑技術，采用先進的設計理念，打造精良的檢測儀器。

 北廣產品廣泛應用于國防、大專院校以及檢測所等行業，本公司以技術的創新為企業的發展方向，以新型實用的產品引導客戶的需求

一、主要適用范圍及功能：

本試驗機是適合GB1411-2002、IPC650、IEC 61621、ASTMD495標準，并適合JEC 149、UL 746A等試驗方法。應用于電機、電器和家用電器等行業的電工用塑料、樹脂膠和絕緣漆等絕緣材料的耐電弧性能評定主要適用于固體絕緣材料如：塑料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣油、絕緣漆、紙板等介質的耐電弧性能測試；耐電弧試驗機采用計算機控制，試驗過程中可在線觀察試驗曲線；自動存儲試驗條件及試驗結果等數據，并可存取、顯示、打印。

二、試驗過程描述：

過程 弧電流/mA 通斷時間/秒 持續時間/秒 試驗所經時間/秒

1/8-10 10 1/4s通 7/4s斷 60 60

1/4-10 10 1/4s通 7/4s斷 60 120

1/2-10 10 1/4s通 7/4s斷 60 180

10 10 導通 60 240

20 20 導通 60 300

30 30 導通 60 360

40 40 導通 60 420

三、主要技術要求：

   1、輸入電壓：    交流 220 V

   2、輸出電壓：    交流 0--20 KV ;

   3、電器容量：    1.5 KVA

   4、試驗方式：    間歇電弧，連續電弧

   5、試驗電流：    10MA-20MA-30MA-40MA可選

   6、試驗電壓控制誤差： ≤ 2％

   7、電弧通斷時間誤差： <5ms

   8、試驗電壓連續可調： 0--20 KV

   9、電極規格： 不銹鋼板狀電極 25.4mm*12.7mm*0.15mm

                       鎢鋼電極 ￠2.4mm*70mm

                       電極配置角110度

                       電極重量：50G

   10、安全防護措施：（1）超壓保護

                            （2）過流保護

                            （3）短路保護

                            （4）安全門開啟保護

                            （5）軟件誤操作保護

四、主要配置：

1、試驗主機一臺

2、2萬伏高壓發生器一臺

3、全自動微電腦電壓調壓裝置一套（串口方式）

4、電壓采集及電流采集裝置一套

5、試驗電極:兩套

6、放電棒一只（樹脂式）

7、計算機耐電弧測控軟件一套

8、專用測控計算機一套

電腦主機配置：1、160G硬盤  2、2G內存  3、DVD光驅4、專用屏蔽機箱及附件

顯示器配置：18.5寸純平液晶顯示器一臺

9、彩色噴墨打印機一臺（惠普品牌）

10、程序光盤一套

11、產品使用說明書一份

12、合格證一份

13、隨機工具一套

注意事項

● 該儀器初始的包裝材料需小心保存，安裝需由本公司的專業技術人員進行

操作。

● 若儀器由于任何原因必須返修，必須將其裝入原紙箱中以防運輸途中損壞。

為什么選擇我們的北廣儀器？

價格、價格、還是價格！

受產品成本限制，我們的儀器價格不一定是**！

但是**優惠！

絕不賣低價格低質量的設備給客戶！

服務、服務、還是服務！

1.我們的儀器備貨足，客戶付款后**時間發貨，時間就是金錢；

2.溝通及時，設備發送之前任何變故及時溝通**位保護客戶利益！

3.服務專、送貨單、相應文件，客服會及時跟您溝通，安排到位！

4.每天9小時以上在線客服，無論是技術問題還是其他，只要跟設備相關，我們都盡力為您排憂解難！

【我公司專業生產、銷售海綿泡沫檢測設備，周到的服務流程讓您滿意，及時的售后流程讓您安心，發貨，如需請致電詳談】

相關產品：

BDJC-50KV型電壓擊穿強度試驗儀

BDJC-100KV型電壓擊穿強度試驗儀

BEST-121型體積表面電阻測試儀

BEST-212型體積表面電阻率測試儀

BEST-991型導體和防靜電材料電阻率測試儀

GDAT-A型介電常數及介質損耗測試儀

GDAC-C型介電常數及介質損耗測試儀

BQS-37工頻介電常數介質損耗測試儀

BLD-600V漏電起痕試驗儀

BLD-6000V高壓漏電起痕試驗儀

BDH-20KV耐電弧試驗儀

BWK-300系類熱變形維卡溫度測定儀

BRT-400Z系類熔體流動速率測定儀

M-200橡膠塑料滑動摩擦磨損試驗機

BYH-B球壓痕硬度計

JF-3型數顯氧指數測定儀

CZF-5水平垂直燃燒試驗機

HMLQ-500落球回彈儀

HMYX-2000海綿壓陷硬度測試儀

BWN系類電子萬能試驗機

售后服務承諾：

1、質量保證：北京北廣精儀儀器設備有限公司作為設備供應商，我公司對所提供的產品均為廠家原廠原包裝，符合標準，并提品技術資料(包含安裝說明書，產品裝箱目錄、產品中文使用說明書、合格證及保修憑證等)。

2、產品交貨期：盡量按用戶要求，若有特殊要求，需提前完工的，我公司可特別組織生產、安裝，力爭滿足用戶需求。
