介質材料智能化耐電弧測試機電弧放電引起局部熱的和化學的分解與腐蝕并終在絕緣材料上形成導電通道。試驗條件的嚴酷程度是逐漸增加的：開始幾個階段，小電流電弧放電反復中斷，而到了后來幾個階段，電弧電流逐級增大。

　　由于本試驗方法操作方便和試驗所需要的時間短，因此，它適用于0材料初步篩選、檢查材料組分變化的影響和質量控制檢驗。失效failure

　　當被試材料內形成導電通道時，認為材料已經失效。如果電弧引起某一材料燃燒和當電弧被切斷后材料還繼續燃燒，則也認為材料已經失效。

　　注1：當電弧放電因深入材料內部而消失時，回路電流通常會發生變化且聲音發生明顯改變。

　　注2：對某些材料，在電極間電弧全部熄滅前，在相當長的時間范圍內，朝失效發展的趨勢增加，僅當所有電弧已熄滅才發生失效。

　　注3：對某些材料，在電弧已經熄滅之后，在靠近電極處可能觀察到持續的火花。不應該把這種火花視為屬于電弧部分。

　　注4：如果在電弧中斷期間材料繼續燃燒，則材料的這種伴隨電弧而發生的燃燒，只能視為失效。在其他情況下，繼續試驗下去直至形成導電通道。

　　注5：即使材料以后又恢復電弧放電，仍然以整個電弧的次熄滅為失效。

耐電弧 arc resistance

　　從試驗開始直至試樣失效的總時間，秒。

報告除非另有規定，報告應包括如下內容

a) 電壓擊穿強度試驗儀（電壓擊穿試驗儀）被試材料的全稱，試樣及其制備方法的說明；

b) 電壓擊穿強度試驗儀（電壓擊穿試驗儀）電氣強度的中值<以kV/mm表示>或擊穿電壓的中值（以kV表示）；

c) 電壓擊穿強度試驗儀（電壓擊穿試驗儀）每個試樣的厚度<見5.4)；

d) 試驗時所用的周圍媒質及其性能；

e) 電極系統；

f) 施加電壓的方式及頻率；

g) 電氣強度的各個值（以kV/mm表示>或擊穿電壓的各個值<以kV表示）；

h) 在空氣中或在其他氣體中試驗時的溫度、壓力和濕度，若在液體中試驗時周圍媒質的溫度；

i) 試驗前條件處理；

j）擊穿類型和位置的說明。

如果只需要簡單的結果報告，則應該報告前6項內容及低值和高值。

儀器優勢：

1、*自動放電；

2、*交流電壓、直流電壓、電流測試誤差1%；

3、*電極支架采用優質環氧板；

4、*軟件可連續做10組試驗對比；

5、*試驗曲線不同顏色，可疊加對比；

6、*軟件可設置電流保護功能；

7、*帶有主機控制區域，不通過電腦可單獨控制主機；

8、*主機帶有電壓、電流顯示功能；

9、*內置排風裝置；

10、*內置照明功能；

11、*放電報警裝置；

12、*藍牙遠程控制；

13、*三色燈報警裝置（綠燈箱門關閉良好，黃燈開門小心操作，紅燈有高壓）；

14、*可實現觸摸屏或電腦雙重操作；

15、*可實現組合編程，梯度升壓的升壓和耐壓時間可分別單獨設置；

16、*U盤下載功能，可以將設備中的試驗記錄直接下載到U盤中。

儀器特點：

1、獨立的控制系統，模塊式結構方便于售后維護，外觀美觀大氣，整個實驗過程中無噪音，電級自動對中定位，操作方便，安全系數大，精度高。

2、由設備本身觸摸屏及控制面板進行操作控制，如不需要進行曲線分析，可不配備計算機。

3、如需進行曲線分析，可配備計算機，只進行數據及曲線記錄功能，不進行設備控制，避免了試驗人員在計算機和設備間交替操作，更人性化。

4、設備具有試驗參數記憶功能，相同試驗條件不需要每次試驗都進行設置，且斷電仍會記憶后一次試驗設置參數。

5、試驗界面簡單明了，且配有示意曲線說明，參數不同，曲線走勢不同，方便理解。

6、控制面板簡潔，功能標注明確，操作簡單。

7、可記錄并同時顯示10次試驗記錄，方便試驗數據的對比分析。且可以隨時舍棄不理想的任意一組數據。

8、增加了U盤下載功能，可以將設備中的試驗記錄直接下載到U盤中。

9、如配備計算機，可生成詳細的試驗報告單，包括每一組具體信息，多組綜合信息，及曲線。

10、設備試驗界面采用儀表盤及數字同時且實時顯示的方式，更方便試驗過程的觀看。

11、設備具有安全警告提示，在未關閉試驗箱門時試驗無法開始，且會彈出警告，在滿度（即：高壓變壓器無輸出）時會彈出警告，且試驗過程中如果開門，試驗會自動結束。

12、采用藍牙數據傳輸，解決由于有隔離墻阻擋穿墻過線的麻煩和遠距離操作安全可靠；

13、設備配有三色報，綠燈亮?xí)r表示箱門關閉良好可以開始試驗，黃燈亮?xí)r表示試驗箱門打開，此時可進行試樣更換。紅燈亮?xí)r表示高壓大于0.5KV，此時不要開箱門。直流試驗結束放電過程警報燈會閃爍且報警。（總結：綠燈箱門關閉良好，黃燈開門小心操作，紅燈有高壓）本標準按照GB/T1.1-2009給出的規則起草。

本標準使用重新起草法修改采用ISO6237:2003《膠粘劑木材與木材粘結拉伸剪切強度的測

定。

本標準與ISO 6237:2003相比,在結構上有些調整,附錄C中列出了本標準與ISO 6237:2003的章

條編號對照一覽表。

本標準與ISO 6237:2003的技術性差異及其原因如下:

一--關于規范性引用文件,本標準作了具有技術性差異的調整,以適應我國的技術條件。調整的情

況集中反映在第二章“規范性引用文件”中,具體調整如下:

刪除了 ISO 291、ISO 472;

●增加引用了GB/T2943(見第3章);

一增加了木破率術語(見3.1);

一修改了試件部分中厚度的規定,將原規定木板厚度為2.5mm,改為兩種試件2個厚度范圍,以

增加標準的實用性(見5.2.1和5.2.2);

一增加了木破率的計算公式,便于操作(見9.4);

一增加了附錄B中適合膠粘劑剪切測試的國產木材種類,便于使用(見附錄B中表B.2)。

本標準作了下列編輯性修改:

一將標準名稱修改為《木材膠粘劑拉伸剪切強度的試驗方法》。

本標準由中國石油和化學工業聯合會提出。

本標準由全國膠粘劑標準化技術委員會(SAC/TC 185)歸口.

本標準起草單位:江蘇黑松林粘合劑廠有限公司、中國林業科學研究院木材工業研究所、哥倆好新

材料股份有限公司、上海東和膠粘劑有限公司、中科華宇(福建)科技發展有限公司、上海橡膠制品研究

所有限公司。

本標準主要起草人:任一萍、劉鵬凱、張建慶、盧云杰、楊猛、殷萍、陸林森、顏財彬、高艷想、朱建蘭。

GB1408-2016 GB/T 507-2002

GB/T1695-2005 DL429.9-91

GB/T3333 絕緣油擊穿電壓測定

HG/T 3330 絕緣油介電強度測定法

GB12656 ASTM D149.

主要功能：

1、試驗過程中可動態繪制出試驗曲線，試驗的曲線可以多種顏色疊加對比。

2、可對試驗數據進行編輯修改，靈活適用；

3、試驗條件及測試結果等數據可自動存儲；

4、試驗報告格式靈活可變，適用于不同用戶的不同需求；

5、可對一組試驗中曲線數據的有效與否進行人為選定；

6、試驗結果數據可導入EXECL,WORD文檔編輯；

7、過電流保護裝置有足夠的靈敏度，能夠保證試樣擊穿時在0.1S內切斷電源；

8、儀器運行的持久性: 儀器可連續運行使用，不需為保護儀器而定期停機。

9、軟件可以設置管理員與各個使用人員自己的參數和報告存儲權限.木材膠粘劑拉伸剪切強度的試驗方法

1范圍

本標準提供了在給定環境條件下,利用標準試件,通過拉伸載荷測定木材膠粘劑剪切強度的方法.

本標準適用于木材與木材順向粘接或垂直粘接時,膠粘劑的拉伸剪切強度的測定。

規范性引用文件下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件,僅注日期的版本適用于本文

件。凡是不注日期的引用文件,其版本(包括所有的修改單)適用于本文件。

GB/T 2943膠粘劑術語

3術語和定義

GB/T 2943界定的以及下列術語和定義適用于本文件。

3.1

木破率wood failure ratio

粘接試件破壞時,其粘接面上木質破壞部分面積與粘接面積的百分比。

4試驗設備

4.1制樣設備

4.1.1天平:用于稱取膠粘劑按比例混合時的質量,其誤差范圍為1%.

4.1.2混合設備:增氧量小且能均勻混合膠粘劑成分(發泡膠除外)。

4.1.3涂膠設備:如繞線棒、滾筒式涂膠器,簾式涂膠器或合適的手動涂抹器。能將膠粘劑在偏差為

5%范圍內均勻涂布。

4.1.4粘接設備:在粘接過程中能按要求提供壓力且偏差在5%范圍內的設備,如壓板、夾子。如需熱

壓粘接,則熱壓板能維持熱壓過程中溫度偏差在2℃內。·切至膠層但不要超過膠層。

鋸片的寬度。

·試件兩面的紋理方向。

膠層

·表層單板的紋理方向(芯層單板應與表板的紋理垂直).

圖1試件的構架

5.2.1取厚度為2.5 mm~5.0 mm的板制作2層結構試件

將木板加工成規格為260 mmX25 mm的木條,用木材膠粘劑粘接,然后按圖1a)加工好試件,2片

板面的紋理都應平行于試件的長邊。

試件主要用于結構木材或集成木材的粘接。

5.2.2取厚度為1.5 mm~2.5 mm的板制作3層結構試件

對于3層或垂直粘接的結構,見圖1b),表板的紋理應平行于試件的長邊,中間層應平行于試件的

短邊,即其紋理垂直于外面兩層的紋理。3層或垂直粘接的試件應按圖2的排布取樣。

試件主要用于木基板材(薄單板、膠合板或刨花板)的粘接。

注:兩種試件都可用于測試木材膠縫用膠粘劑的強度,但是兩種試件所得的值不能進行比較。2層試件測于紋理平行的木質基材,而3層試件主要用于木基板材如膠合板或刨花板。5.3涂膠按照膠粘劑生產企業的要求說明配制膠粘劑。按膠粘劑生產商提供的規定涂膠(膠接面打磨與否,由當事人事先約定):

將厚度為2.5 mm~5.0 mm的基板,加工成規格為260 mmX25 mm的木條,兩兩順紋粘接,停放

規定時間(由所用膠粘劑生產商提供)后按圖1a)搭接成2層結構的試件;

將厚度為1.5 mm~2.5 mm 的基板,按圖2裁成合適的尺寸,涂膠,停放規定時間后,3個一組按

圖 1b)組坯,搭接成3層結構的膠合板,固化,切割成試件。GB/T 33333-2016

其他可以鋸出理想試件的方法切割。標記試件如圖1和圖2所示,切割槽口標記時,基層板要完全切

透,直到膠線處。

7.23層待測試件的排布按圖2進行,注意切割前將基板邊去除,以免影響試件的拉伸剪切強度。切割

槽口標記到第2道膠線。當基板做完標記后,從基板上分別鋸下每個待測試件。按序給每個待測試件

進行編號,且要標明不同的基板。在做相關測試時,保證從每塊基板上的取樣一致性。

7.3將待測試件存放于第6章所述的環境條件下直至測試。但試件切割時例外。

8試驗步驟

8.1將待測試件(以下簡稱試件)兩端夾緊于拉伸試驗機(4.2.3)中的一對活動夾具中,使成一條直線，

試件中心應通過試驗機活動夾具的軸線,使試件的槽口處恰在距離夾子底邊的5mm處。按編號依次

將每塊板的試件輪流放入力學試驗夾具中,并將測試過的試件和沒有測試的試件分別放在機器的左邊

和右邊。測試需在(60士20)s內完成。

8.2 記錄每個試件破壞時的大載荷和木破率,數據估算如8.3所述,破壞載荷精度為10N.

8.3木破率的測定步驟:用傾斜的光源照亮試件,光源(干凈的150W白熾燈泡和15W日光燈管作光9試驗結果

9.1試驗結果以每個試件破壞時的大破壞載荷(單位:N),剪切強度(單位:MPa)來表示.

9.2試件的剪切強度按式(1)計算,精確至0.01 MPa:

=x1

_Pmax

-.…-……………**(1)

式中:

工一試件拉伸剪切強度,單位為兆帕(MPa);

pu--試件的破壞載荷,單位為牛頓(N);

b一試件粘接面寬度,單位為毫米;

1-試件粘接面長度,單位為毫米.

9.3按式(2)和式(3)分別計算試件破壞時的拉伸剪切強度平均值工和其標準偏差s,包括每塊板的平

均值及所有板的平均值。

.……………………(2)

n

式中:

x-拉伸剪切強度平均值,單位為兆帕(MPa);

工一每個試件的拉伸剪切強度,單位為兆帕(MPa);

4一測試試件的個數。

s-√

n∑x’-(2x)

-……………………(3)

n(n-1)

式中:

s-標準偏差;GB/T 33333-2016

一每個試件的拉伸剪切強度,單位為兆帕(MPa);

n--測試試件的個數。

9.4木破率

木破率按式(4)計算:

x100%

*….-.---*-******--(4)

式中:

w,一試件木破率,%;

s.-試件粘接破壞的面積,單位為平方毫米(mm');

s。一試件粘接面的面積,單位為平方毫米。

精度為10%。

10實驗報告

實驗報告應包括以下內容:

a)采用的標準名稱:

b)所測膠粘劑的詳細信息,包括種類、來源、生產批次,物理狀態等:

c)所用木材樹種、粘接時的含水率、粘接表面的描述;

d)膠接方法及膠接時的條件;

e)試件的結構,2層還是3層,芯層的方向(見5.2.2)及測試剪切強度時的粘接面積;

f)基板的厚度;

g)狀態環境和溫度,以及測試前試件采用的環境過程;

h)測試時室內的溫度和相對濕度;

i) 加載速率及紋理的描述;

j)測試試件的數量;

k)測試的板的數量和所用壓載;GB/T 33333-2016

附錄A

(資料性附錄)

膠粘劑信息

粘接試驗的結果取決于粘接過程中的執行條件,除非另有約定,粘接過程的條件由膠粘劑生產企業

提供。

為確保執行試驗的人能完全獲得完整的信息,膠粘劑生產企業應提供下述所列數值及信息。

a)粘接所用木材的推薦含水率;

b)粘接所用木材的表面在粘接前是否要打磨;

c)膠粘劑混合的方向;

d)施膠條件,包括施膠率、涂膠遍數、一面涂膠還是兩個膠接面涂膠以及干燥條件;

e)施壓前的鋪裝條件,包括打開和閉合的陳放時間和溫度;

f)固化條件,包括固化的時間、粘接的溫度和壓力;

g)試件測試前的條件,包括時間、溫度和相對濕度。

如果由制膠企業提供的任何范圍的改變,要確保選值在以上范圍內或幾個變化的值是可以接受的。

D與板對應的每個試件的測試結果及試件數量;

m)每塊板上試件斷裂時的平均大載荷、平均拉伸剪切強度、木破率以及所有試件的對應值;

設備試驗回路

　　試驗設備電氣回路的主要部件如圖1所示。

　　注：次級回路接線雜散電容應小于40pF。大的雜散電容可能會干擾電弧的形狀并影響試驗結果。

　　4.1.1變壓器，TV

　　該變壓器的額定次級電壓（開路）為15kV，額定次級電流（短路）為60mA，線路頻率為48Hz~62Hz。

　　4.1.2可變比自耦變壓器，TC

　　額定容量為1kVA且與線路電壓匹配。

　　注：推薦初級電壓電源變化保持±2%。過去使用本試驗方法的經驗表明，熱固性材料試驗結果的再現性是可以接受的。而對熱塑性材料，一些實驗室報告表明，其試驗結果出現不能接受的大的偏差，這就導致本推薦方法不能應用于熱塑性材料的試驗。

　　注：正試圖在試驗過程中通過控制電極壓力和穿入材料的深度，以減小熱塑性材料試驗結果的分散性。不采取這種控制電極的措施而就對許多熱塑性材料進行試驗，這樣的試驗可能沒太大意義。

　　通常，不允許只根據本試驗方法就對一些材料的相對耐電弧等級作出結論，因為這些材料可能受制于其他類型的電弧作用。

　　材料的相對耐電弧等級可能與那些由潮濕耐漏電起痕試驗（例如IEC 60112，IEC 60587及IEC 61302）獲得的等級不同，也與材料在實際使用中的工作狀況不同，因為在這些場合中，材料承受電弧放電的強度、重復頻率以及時間等的差別很大。耐電弧試驗儀是專門為電氣絕緣材料測試而開發的高精密設備，絕緣材料抵抗由高壓電弧作用引起變質的能力，通常用標準電弧焰在材料表面引起炭化至表面導電而電弧消失所需時間表示，單位是秒。為在板狀試樣上加上兩個分開一定距離的鎢電極，視需要以工頻高壓小電流在兩極間產生電弧。起初是間歇時間逐漸縮短，連續電弧且逐漸加大電流，材料經受逐漸苛刻的電弧條件造成破壞。耐電弧性對用于高壓開關或低壓大電流開關的絕緣材料有重要意義，因為在開關啟閉時常會受到電弧作用，只有耐電弧性好的材料才能被選用。系統采用高壓防護系統，保證試驗人員及設備的安全性；采用SPWM 電子升壓技術，電壓輸出穩定性好。配備高精度電壓、電流傳感器以保證試驗數據的有效性。

儀器原理：

  絕緣材料抵抗由高壓電弧作用引起變質的能力，通常用標準電弧焰在材料表面引起炭化至表面導電而電弧消失所需時間表示，單位為妙。為在板狀試樣上加上兩個分開一定距離的鎢電極，是需要以工頻高壓小電流在兩極間產生電弧。起初是間歇時間逐漸縮短，連續電弧且逐漸加大電流，材料經受逐漸苛刻的電弧條件造成破壞。耐電弧性對用于高壓開關或低壓大電流開關的絕緣材料有重要意義，因為在開關啟閉時常會受到電弧作用，只有耐電弧性好的材料才能被選用。

介質材料智能化耐電弧測試機

下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的版本。凡是不注日期的引用文件，其版本適用于本標準。

　　IEC 60112：1979固體絕緣材料在潮濕條件下相比漏電起痕指數和耐漏電起痕指數的測定方法

　　IEC 60212：1971固體電氣絕緣材料在試驗前和試驗時采用的標準條件

　　IEC 60587：1984評定在嚴酷環境條件下使用的電氣絕緣材料耐漏電起痕和蝕損的試驗方法

　　IEC 61302：1995電氣絕緣材料評定耐漏電起痕和蝕損的方法旋轉輪沉浸試驗

經營理念： 一、誠信待戶 顧客至上      全心全意為顧客考慮，使顧客能切身感受到人性化的儀器。 二、檢測 保質保量      檢測是我們的責任 保質保量是我們對客戶的鄭重承諾  三、技術領先 創新理念    儲備儀流的開發人才，引進另閑技術，采用先進的設計理念，打造精良的檢測儀器。

北廣產品廣泛應用于國防、大專院校以及檢測所等行業，本公司以技術的創新為企業的發展方向，以新型實用的產品引導客戶的需求

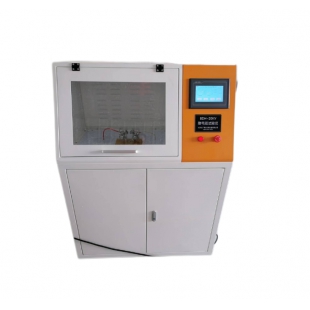

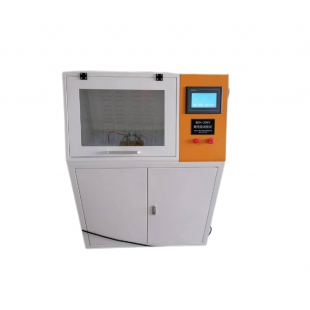

BDH-20KV計算機控制耐電弧試驗儀

 北廣公司保持以發展與中國測試產業相適應的應用技術為主線，通過與產業界協調發展的方式提高本公司的競爭實力和技術含量。

 與此同時，本公司自成立以來，堅持走"研發生產"相結合的道路，借助過家工業研究院的理論知識和強勁的科研實力，在消化、吸收國際先進生產技術的基礎上，大膽創新、銳意改革、努力創造，開發出具有中國特色的新產品，為提高中國的科研及產品質量作出了應有的貢獻。

 經營理念：

  一、誠信待戶 顧客至上      全心全意為顧客考慮，使顧客能切身感受到人性化的儀器。

  二、檢測 保質保量      檢測是我們的責任 保質保量是我們對客戶的鄭重承諾

  三、技術領先 創新理念    儲備儀流的開發人才，引進另閑技術，采用先進的設計理念，打造精良的檢測儀器。

 北廣產品廣泛應用于國防、大專院校以及檢測所等行業，本公司以技術的創新為企業的發展方向，以新型實用的產品引導客戶的需求

一、主要適用范圍及功能：

本試驗機是適合GB1411-2002、IPC650、IEC 61621、ASTMD495標準，并適合JEC 149、UL 746A等試驗方法。應用于電機、電器和家用電器等行業的電工用塑料、樹脂膠和絕緣漆等絕緣材料的耐電弧性能評定主要適用于固體絕緣材料如：塑料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣油、絕緣漆、紙板等介質的耐電弧性能測試；耐電弧試驗機采用計算機控制，試驗過程中可在線觀察試驗曲線；自動存儲試驗條件及試驗結果等數據，并可存取、顯示、打印。

二、試驗過程描述：

過程 弧電流/mA 通斷時間/秒 持續時間/秒 試驗所經時間/秒

1/8-10 10 1/4s通 7/4s斷 60 60

1/4-10 10 1/4s通 7/4s斷 60 120

1/2-10 10 1/4s通 7/4s斷 60 180

10 10 導通 60 240

20 20 導通 60 300

30 30 導通 60 360

40 40 導通 60 420

三、主要技術要求：

   1、輸入電壓：    交流 220 V

   2、輸出電壓：    交流 0--20 KV ;

   3、電器容量：    1.5 KVA

   4、試驗方式：    間歇電弧，連續電弧

   5、試驗電流：    10MA-20MA-30MA-40MA可選

   6、試驗電壓控制誤差： ≤ 2％

   7、電弧通斷時間誤差： <5ms

   8、試驗電壓連續可調： 0--20 KV

   9、電極規格： 不銹鋼板狀電極 25.4mm*12.7mm*0.15mm

                       鎢鋼電極 ￠2.4mm*70mm

                       電極配置角110度

                       電極重量：50G

   10、安全防護措施：（1）超壓保護

                            （2）過流保護

                            （3）短路保護

                            （4）安全門開啟保護

                            （5）軟件誤操作保護

四、主要配置：

1、試驗主機一臺

2、2萬伏高壓發生器一臺

3、全自動微電腦電壓調壓裝置一套（串口方式）

4、電壓采集及電流采集裝置一套

5、試驗電極:兩套

6、放電棒一只（樹脂式）

7、計算機耐電弧測控軟件一套

8、專用測控計算機一套

電腦主機配置：1、160G硬盤  2、2G內存  3、DVD光驅4、專用屏蔽機箱及附件

顯示器配置：18.5寸純平液晶顯示器一臺

9、彩色噴墨打印機一臺（惠普品牌）

10、程序光盤一套

11、產品使用說明書一份

12、合格證一份

13、隨機工具一套

注意事項

● 該儀器初始的包裝材料需小心保存，安裝需由本公司的專業技術人員進行

操作。

● 若儀器由于任何原因必須返修，必須將其裝入原紙箱中以防運輸途中損壞。

為什么選擇我們的北廣儀器？

價格、價格、還是價格！

受產品成本限制，我們的儀器價格不一定是**！

但是**優惠！

絕不賣低價格低質量的設備給客戶！

服務、服務、還是服務！

1.我們的儀器備貨足，客戶付款后**時間發貨，時間就是金錢；

2.溝通及時，設備發送之前任何變故及時溝通**位保護客戶利益！

3.服務專、送貨單、相應文件，客服會及時跟您溝通，安排到位！

4.每天9小時以上在線客服，無論是技術問題還是其他，只要跟設備相關，我們都盡力為您排憂解難！

【我公司專業生產、銷售海綿泡沫檢測設備，周到的服務流程讓您滿意，及時的售后流程讓您安心，發貨，如需請致電詳談】

相關產品：

BDJC-50KV型電壓擊穿強度試驗儀

BDJC-100KV型電壓擊穿強度試驗儀

BEST-121型體積表面電阻測試儀

BEST-212型體積表面電阻率測試儀

BEST-991型導體和防靜電材料電阻率測試儀

GDAT-A型介電常數及介質損耗測試儀

GDAC-C型介電常數及介質損耗測試儀

BQS-37工頻介電常數介質損耗測試儀

BLD-600V漏電起痕試驗儀

BLD-6000V高壓漏電起痕試驗儀

BDH-20KV耐電弧試驗儀

BWK-300系類熱變形維卡溫度測定儀

BRT-400Z系類熔體流動速率測定儀

M-200橡膠塑料滑動摩擦磨損試驗機

BYH-B球壓痕硬度計

JF-3型數顯氧指數測定儀

CZF-5水平垂直燃燒試驗機

HMLQ-500落球回彈儀

HMYX-2000海綿壓陷硬度測試儀

BWN系類電子萬能試驗機

售后服務承諾：

1、質量保證：北京北廣精儀儀器設備有限公司作為設備供應商，我公司對所提供的產品均為廠家原廠原包裝，符合標準，并提品技術資料(包含安裝說明書，產品裝箱目錄、產品中文使用說明書、合格證及保修憑證等)。

2、產品交貨期：盡量按用戶要求，若有特殊要求，需提前完工的，我公司可特別組織生產、安裝，力爭滿足用戶需求。

3、保修承諾：北京北廣所有產品質保三年，我司對本次協議供貨有效期內所提供的所有產品保質期 ，有效期內所提供的產品，提供正常工作日全天侯服務，終身技術服務支持。

4、響應時間：保修期內，產品若發生故障，在接到貴公司報修后，24小時內幫客戶解決問題。

5、服務體系：作為設備供應商本公司對本次招標所提供的產品提供保障體系： 當設備出現故障，必要時將派的專業技術員在規定時間內上門維修或寄修，產生的運費由本公司承擔。

6、上門調試：在貨物到達客戶地點后，需要安裝調試的我單位會派一名專業技術人員到現場進行免費安裝培訓。

產品價格承諾

在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的基礎上，真誠以zui優惠的價格提供給貴方。

在保修期內供方將免費維修和更換屬質量原因造成的零部件損壞，保修期外零部件的損壞，提供的配件只收成本費，由需方人為因素造成的設備損壞，供方維修或提供的配件均按計。

售后服務保證

公司實力保障：本公司有完善的售后服務體系;

投訴體系及

1、 如果您對我們的服務有意見，請向技術部調度員或維修部投訴。

2、 對用戶所投訴的問題，核實是我們責任的，將對管理人員及經辦人員進行不同程度的懲處。如不是我司的責任，相關人員也將向用戶

保修：

1、設備保修兩年，終身售后服務，一年內非人為損壞的零部件免費更換，保修期內接到用戶邀請后， zui遲響應時間為2小時內，在與用戶確認故障后，我公司會在48小時內派工程師到達現場進行免費服務，盡快查清故障所在位置和故障原因，并向用戶及時報告故障的原因和排除辦法 。

2、保修期內人為損壞的零部件按采購（加工）價格收費更換。

3、保修期外繼續為用戶提供優質技術服務，在接到用戶維修邀請后3天內派工程師到達用戶現場進行維修。并享有優惠購買零配件的待遇。

4、傳感器過載及整機電路超壓損壞不在保修范圍內。

售后管理：

我公司實現計算機化管理，實行客戶定期回訪制度，定期復查設備的工作情況，定期指導用戶對設備進行保養和檢測，以便設備正常運轉，跟蹤客戶的設備使用情況，以便及時對設備進行維護。

售后服務承諾：質量保證：北京北廣精儀儀器設備有限公司作為設備供應商，我公司對所提供的產品均為廠家原廠原包裝，符合標準，并提品技術資料(包含安裝說明書，產品裝箱目錄、產品中文使用說明書、合格證及保修憑證等)。

產品交貨期：盡量按用戶要求，若有特殊要求，需提前完工的，我公司可特別組織生產、安裝，力爭滿足用戶需求。

保修承諾：北京北廣所有產品質保三年，我司對本次協議供貨有效期內所提供的所有產品保質期 ，有效期內所提供的產品，提供正常工作日全天侯服務，終身技術服務支持。

響應時間：保修期內，產品若發生故障，在接到貴公司報修后，24小時內幫客戶解決問題。

服務體系：作為設備供應商本公司對本次招標所提供的產品提供保障體系： 當設備出現故障，必要時將派的專業技術員在規定時間內上門維修或寄修，產生的運費由本公司承擔。

調試：在貨物到達客戶地點后，需要安裝調試的我單位會派一名專業技術人員到現場進行免費安裝培訓。

產品價格承諾

在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的基礎上，真誠以zui優惠的價格提供給貴方。

在保修期內供方將免費維修和更換屬質量原因造成的零部件損壞，保修期外零部件的損壞，提供的配件只收成本費，由需方人為因素造成的設備損壞，供方維修或提供的配件均按計。

售后服務保證

公司實力保障：本公司有完善的售后服務體系; 如果您對我們的服務有意見，請向技術部調度員或維修部投訴。

對用戶所投訴的問題，核實是我們責任的，將對管理人員及經辦人員進行不同程度的懲處。如不是我司的責任，相關人員也將向用戶

保修：設備保修兩年，終身售后服務，一年內非人為損壞的零部件免費更換，保修期內接到用戶邀請后， zui遲響應時間為2小時內，在與用戶確認故障后，我公司會在48小時內派工程師到達現場進行免費服務，盡快查清故障所在位置和故障原因，并向用戶保修期內人為損壞的零部件按采購（加工）價格收費更換。

保修期外繼續為用戶提供優質技術服務，在接到用戶維修邀請后3天內派工程師到達用戶現場進行維修。并享有優惠購買零配件的待遇。

傳感器過載及整機電路超壓損壞不在保修范圍內。

售后管理：

我公司實現計算機化管理，實行客戶定期回訪制度，定期復查設備的工作情況，定期指導用戶對設備進行保養和檢測，以便設備正常運轉，跟蹤客戶的設備使用情況，以便及時對設備進行維護應用領域

橡膠類材料電學檢測

PCB

光伏膜材料

四氟、ABS、尼龍等材料

薄膜材料

絕緣漆

油脂、硅脂、絕緣油檢測

云母材料

陶瓷、玻璃纖維等友善的使用介面

多語介面:支持中文/英文 兩種語言界面;

即時監控:系統測試狀態即時瀏覽，無須等待;

圖例管理:通過軟件中的狀態圖示，一目了然，易看易懂易了解，立即對狀態說明，了解測試狀態;

使用權限:可設定使用者的權限，方便管理;

故障狀態:軟件具有設備的故障報警功能。

工步編輯

■可編輯樣品名稱、牌號、試驗條件、試驗單位等;

具有試驗電壓設置功能;

可選擇試驗標準;

可選擇是否自定義或自動試驗;

截止條件:時間/電壓/電流。

語音提示:可選擇是否語言提示功能。

統計報告:

可自定報表格式

可生出PDF、CSV、XLS文件格式

■分析功能:可對測試的數據進行統計。zui大/zui小值、平均值等。系統整合:

功能特點

1 本產品采用智能控制技術，通過選擇程序(IEC或 ASTM)可自動進行試驗，并在工業觸摸屏顯示試驗過程和結

果。

2控制系統采用西門子的 PLC和觸摸屏通信進行控制。

3 an全性能良好，抗干擾能力強，測試精度高。

4自動化程度高，按照設定的試驗要求，自動升壓到設定的電壓后，自動完成試驗并自動歸零。軌道交通車輛用涂料

第2部分:耐電弧絕緣涂料

1范圍

HG/T 5367的本部分規定了軌道交通車輛用耐電弧絕緣涂料的產品分類和配套體系，要求、試

驗方法、檢驗規則以及包裝、標志和貯存等內容。

本部分適用于施涂于地鐵，輕軌，有軌電車等軌道交通車輛車頂外部受電弓區域的耐電弧絕緣涂

料。其配套涂層具有抗電弧絕緣作用。

2規范性引用文件

下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文

件，凡是不注日期的引用文件，其新版本(包括所有的修改單)適用于本文件。

GB/T 528-2009硫化橡膠或熱塑性橡膠拉伸應力應變性能的測定

GB/T 1408.1-2016絕緣材料電氣強度試驗方法第1部分，工頻下試驗

GB/T 1410-2006固體絕緣材料體積電阻率和表面電阻率試驗方法

GB/T 1725-2007色漆、清漆和塑料不揮發物含量的測定

GB/T 1728-1979漆膜、膩子膜干燥時間測定法

GB/T 1731-1993漆膜柔韌性測定法

GB/T1732-1993漆膜耐沖擊測定法

GB/T 1733-1993漆膜耐水性測定法

GB/T 1735-2009

色漆和清漆耐熱性的測定

GB/T 1748-1979HG/T5367.2-2020

GB/T 9750涂料產品包裝標志

GB/T 11785-2005鋪地材料的燃燒性能測定輻射熱源法

GB/T 13288.1--2008涂覆涂料前鋼材表面處理噴射請理后的鋼材表面粗糙度特性第1部

分。用于評定噴射清理后鋼材表面粗糙度的ISO表面粗糙度比較樣塊的技術要求和定義

GB/T 13452.2-2008色漆和清添漆膜厚度的測定

GB/T 13491-1992涂料產品包裝通則

GB/T 14522-2008機械工業產品用塑料、除料、橡膠材料人工氣候老化試驗方法熒光紫

外燈

GB/T 16172-2007建筑材料熱釋放速率試驗方法

GB/T 18446-2009

色漆和清漆用漆基異氰酸酯樹脂中二異氰酸酯單體的測定

GB/T 23985--2009

色漆和清漆揮發性有機化合物(VOC)含量的測定差值法

GB/T 23986--2009

色漆和清漆揮發性有機化合物(VOC)含量的測定氣相色諧法

GB/T 23990-2009

涂料中苯、甲苯、乙苯和二甲苯含量的測定氣相色譜法

GB/T 23991-2009涂料中可溶性有害元素含量的測定

GB/T 31586.2-2015防護涂料體系對鋼結構的防腐蝕保護涂層附著力/內聚力(破壞強度)

的評定和驗收準則第2部分，劃格試驗和劃叉試驗

GB/T 33395--2016涂料中石棉的測定

GB/T 34682-2017含有活性稀釋劑的涂料中揮發性有機化合物(VOC)含量的測定

EN 45545-2:2013鐵路應用一鐵路車輛防大一第2部分，材料和部件的防火性能要求(含修改

單A1:2015)(Railwayapplications-Fire protection on railway vehicles-Part 2: Requirements for

fire behaviour of materinls and comaponents) (Incorporates Amendment Al:2015)

3產品分類和配套體系

本部分將耐電弧絕緣涂料分為A類和B類。A類產品的中間漆為絕緣層，B類產品的面漆為絕

緣層。A類產品和B類產品配套體系見表1.

表1A類產品和B類產品配套體系

類別1范圍

本部分規定了軌道交通車輛用水性涂料的術語和定義、要求、試驗方法、檢驗規則以及標志、包

裝、貯存等內容。

本部分適用于施涂于地鐵、輕軌、有軌電車、普通列車和高速列車等軌道交通車輛表面的水性涂

料，其涂層具有裝飾和保護作用。

2規范性引用文件

下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文

件，凡是不注日期的引用文件，其新版本(包括所有的修改單)適用于本文件。

GB/T 1725-2007色漆、清漆和塑料不揮發物含量的測定

GB/T 1726-1979

涂料遮蓋力測定法

GB/T 1728-1979

漆膜、膩子膜干燥時間測定法

GB/T 1733-1993

漆膜耐水性測定法

GB/T 1735-2009

色漆和清漆耐熱性的測定

GB/T 1766--2008

色漆和清漆涂層老化的評級方法

GB/T 1768-2006

色漆和清漆耐磨性的測定旋轉橡膠砂輪法

GB/T 1771--2007

色漆和清漆耐中性鹽霧性能的測定

GB/T 2794-2013

膠黏劑黏度的測定單圓筒旋轉黏度計法

GB/T 3186

色漆、清漆和色漆與清漆用原材料取樣

GB/T 6682--2008

分析實驗室用水規格和試驗方法

GB/T 6739-2006

色漆和清漆鉛筆法測定漆膜硬度

GB/T 6742--2007

色漆和清漆彎曲試驗(圓柱軸)

GB/T 6753.1-2007色漆、清漆和印刷油墨研磨細度的測定

GB/T 8170-2008數據修約規則與極限數值的表示和判定

GB/T 8323.2-2008

塑料煙生成第2部分，單室法測定煙密度試驗方法

GB/T 9271色漆和清漆標準試板

GB/T 9274-1988色漆和清漆耐液體介質的測定

GB/T 9278涂料試樣狀態調節和試驗的溫濕度

GB/T 9286-1998色漆和清漆漆膜的劃格試驗

GB/T 9750涂料產品包裝標志

GB/T 9753-2007色漆和清漆杯突試驗

GB/T9754-2007色漆和清漆不含金屬顏料的色漆漆膜的20*、60°和85"鏡面光澤的測定

GB/T 9780-2013建筑涂料涂層耐沾污性試驗方法

GB/T 13452.2-2008

色漆和清漆漆膜厚度的測定

GB/T 13491-1992涂料產品包裝通則

GB/T14522-2008機械工業產品用塑料、涂料、橡膠材料人工氣候老化試驗方法熒光紫

配套方式

底漆

配套一

中間漆(絕緣層)

|型面讀(普通整)

底漆

配套二

十間津(絕緣星)

Ⅱ型面漆(防滑型)

配套可

底漆

中間漆(脆緣層)

中間漆

面漆(絕緣菜)

膩子膜柔韌性測定法

GB/T 1766-2008

色漆和清漆涂層老化的評級方法

GB/T 1771-2007整體結構

  1.本儀器主機分為上下兩層。上層為試驗小室。內置試驗電極系統、用防紫外線有機玻璃門封閉，便于觀察并確保安全。上有通風孔(實驗完畢后，可自動排風)。試驗室的內面板后面，裝有高壓電路的保護電阻及高頻電感等。

 2. 儀器下層為電氣箱。右后部裝有高壓試驗變壓器，右前部為調壓器及步進電極升壓裝置，前部為主電路控制電路及單片機電子線路板。（為防止干擾，電路部分將數字電路與模擬電路分開）。內部結構，均實現屏蔽、隔離。

3.試驗變壓器采用干式變壓器，具有絕緣性能好、性能穩定，損耗低，無污染，免維護等優點。升壓裝置采用，步進電機控制調壓器進行自動升壓。
      4.因高壓試驗都會產生電磁干擾，為更好的起到屏蔽及效果，內殼內部采用磁布吸波材料

本標準等同采用IEC 61621:1997《于固體絕緣材料耐高電壓、小電流電弧放電的試驗》(英

文版).

為便于使用,本標準做了下列編輯性修改:

。

a)“木國際標準”一詞改為“本標準”;

b)用小數點“.”代替作為小數點的逗號“,”;

c)刪除國際標準的口次、前言，

d)因國際標準印刷錯誤,現將圖1中的 R?和 t。改為R↓和 t?.7.3中的3.2改為3.1。

本標準代替GB/T 1411-1978《固體電工絕緣材料商電壓小電流間歇耐電弧試驗方法》.

本標準與GB/T 1411-1978的主要技術差異:

a)將GB/T 1411一1978中電弧程序的階段1/4通、7/4斷,修改為1/8通、7/8斷。

b)將GB/T 1411-1978中電極尺寸和重量分別由原來的42.5mm修改為2.4 mm±0.05mm和

0.5 N±0.05 N.

e)將GB/T 1411-1978中電極間距離6.0 mm±0.1 mm 修改為6.35 mm±0.1 mm,

d) GB/T 1411-1978中規定在每種材料的試樣上做10次試驗,并取平均值作為試驗結果,并規定

了數據處理方法。本標準修改為至少做5次試驗,并報告中值、小值和大值。

本標準由中國電器工業協會提出。

本標準由全國絕緣材料標準化技術委員會歸口。

本標準起草單位:桂林電器科學研究所。

本標準主要起草人:韋珺、谷曉麗、張期平。

本標準1978年3月10日發布,2002年次修訂。

色漆和清漆耐中性鹽霧性能的測定

GB/T 3186色漆、請漆和色漆與清漆用原材料取樣

GB/T 4207-2012固體絕緣材料耐電痕化指數和相比電痕化指數的測定方法

GB/T 5210-2006色漆和清漆拉開法附著力試驗

GB/T6682-2008分析實驗室用水規格和試驗方法

GB/T 8170-2008數據修約規則與極限數值的表示和判定

GB/T 8323.2-2008塑料煙生成第2部分;單室法測定煙密度試驗方法

GB/T 8923.1-2011涂覆涂料前鋼材表面處理表面清潔度的目視評定第1部分:未涂覆過

的鋼材表面和全面清除原有涂層后的鋼材表面的銹蝕等級和處理等級

GB/T 9263-1988防滑甲板漆防滑性的測定

GB/T 9271--2008

色漆和清漆標準試板

GB/T9274-1988色漆和清漆耐液體介質的測定

GB/T 9278涂料試樣狀態調節和試驗的溫濕度

GB/T9286-1998色漆和清漆漆膜的劃格試驗GB/T1411-2002/IEC 61621:1997

注2:對某些材料,在電極間電弧全部熄天前,在相當長的時間范圍內,朝失效發展的趨勢增加,僅當所有電弧已熄

天才發生失效。

注3。對某些材料,在電瓢已經熄滅之后,在靠近電極處可能觀察到持續的火花。不應該把這種大花視為屬于電弧

部分。

”注4，如果在電據中斷期間材料繼績?nèi)紵?帶材料的這種伴隨電弧而發生的燃燒,只能視為失效，在其他情況下,繼

續試驗下去直至形成導電透道，

住5。即使材料以后又恢復電弧放電,仍然以整個電弧的次熄滅為失效。

3.2

耐電弧are resistance

從試驗開始直至試樣失效的總時間.秒。

4設備

4.1試驗圖路

試驗設備電氣凹路的主要部件如圖1所示。

注，次級回路接線雜載電容應小于40pF。大的雜散電容可能會干擾電弧的形狀并影響試驗結果。

4.1.1變壓器.T.

該變壓器的額定次級電壓(開路)為15kV,額定次級電流(短路)為60mA,線路頻率為48Hz~

62Hz.

4.1.2 可變比自耦變壓器,T.

額定容量為1kVA且與線路電壓匹配。

注，推薦初級電壓電源變化保持±2%。

4.1.3電壓表.V

AC電壓表,其準確度為士0.5%，能讀出電源電壓的羋%。

4.1.4毫安表.A

一種精確的有效值a.c.毫安表,能讀出 10mA~40mA，準確度為±5%。由于該毫安表僅當進行

設定或改變回路時才用到它,因此,不用時可通過一個旁路開關使其短路。

注。盡管已經采取措連電器電流的射顏分量,但當試驗設備進行次組驗材,可能還層需要檢查射腿分懸赴

否存在。好的做法是應用一個合適的熱電偶射頻(r.[)型毫安表暫時與該毫安表串聯起來。

4.1.5電流控制電阻器,R,, R?。R?及 Rn

需要四個電阻器與變壓器T.的初級串聯。這些電阻器必須在一定范圍內可調,以便在校正過程允

許對電流進行準確設定。Rne總是接在回路中以便提供10mA電流。

4.1.6電阻器R

額定電限為15 kΩ±1.5 kΩ并至少24W。該電阻器與電感(見4.1.7)一起用作電弧電路中的

寄生高顏

4.1.7 空芯電感器,X.，1.2H~1.5H

注，用單個線圈構成的這種電感器是不實用的,令人滿意的電感器是將導線繞在直經約12.7mm和內長15.9mm

的絕緣非金屬芯子上的8個3000匝一5000原的線圈串聯到成。

4.1.8斷電器,B

由電機驅動或電子儀器操作的斷續器是用作按表1的預定程序進行切斷和接通初級回路,以便獲

得該試驗的三個較低階段所需要的周期。斷續器的準確度為±0.008 s.

4.1.9 計時器,TT

秒表或電動計時器,準確至士1s。

4.1.10接觸器.C.

當罩在電極裝置上的通風防護翠降至設定位置時,該通風防護罩觸動常開(NO)微型開關,而微型

5 電壓和電流具有自動校驗功能，方便計量和校準耐電弧試驗標準：

SAE AIR4090-1990點火陶瓷耐電弧性測試

HG/T 3332-1980耐電弧漆耐電弧性測定法

HG/T 5367.2-2020軌道交通車輛用涂料 第2部分：耐電弧絕緣涂料耐電弧漆耐電弧性測定法

代替HG260-64

第29組

本標準適用于耐電弧漆耐電弧性的測定。系采用耐電弧儀.對漆膜施加連續高電壓小電流電弧.至

漆膜燒穿導電時所需時間,以秒表示，

一.一般規定

1材料和儀器設備

酚醛絕緣塑料板:4100mmX3mm或100mmX100mmX3mm，耐電弧性為1.5~2.581

連續高壓小電流耐電弧儀:該儀器系由調壓變壓器,電流互感器,交流毫安表、鎢電極、限流電阻,計

時等部分組成,其線路見圖1.

E

T

-220V

圖1

K:電源開關:V一電壓表:T，調壓變壓器:K:.Ks.K,.K..

Ke.K,一開關;T:一電流互感器+R:、R:、R:-電阻:R.-限流

電阻+5一穩定線圈;mA一交流老安表:A原力文檔

基本要求:

max.beok118.com

(1)電壓表精度為1.5級。

(2)調壓變壓器容量不小于1kVA。

(3)電流互感器容量不小于 300VA.

(4)限流電阻值為15kΩ,功率不小于150W。

(5)交流毫安表精度1級。

<6)鎢電極:電極用≠2.5mm的鎢棒加熱到暗紅色,擦上亞硝酸鉀后馬上放入水中冷卻,擦凈(可提高鎢棒韌性及改善電性能)。然后研磨出和軸線成30*角的橢圓平面,用15倍放大鏡檢查應無毛邊及邊

緣的凹凸不平。見圖2。

圖2

兩鎢電極的距離必須為6.5±0.05mm,對試樣壓力為50士5g,試樣與電極間夾角為35°整個裝置圖 3

1--支架托盤:2-試件:3-鎢電極u=6.5±0.95mm

每做10次用綢布蘸乙醇揩擦電極。如電極嚴重污染,可用600號水砂紙擦凈電極表面.

注。試驗時,電極應罩在有出氣孔的玻璃罩內。

測定方法測試步驟

接通電源,調節電阻R:使兩電極在空氣中燃弧時,交流毫安表數值為10mA,

按(絕緣漆漆膜制備法)(GB1736-79)中澆注法的規定,用酚醛絕緣塑料板制備三塊擇板。在恒溫恒混條件下，將樣板放在耐電弧儀支架托盤上,使兩電極的橢圓面朝下褸魅漆膜表面,關閉藪璃罩,開啟

開關,同時計時,待兩電極間漆騰表而發生炭橋?qū)щ?弧跡發亮、電弧熄滅或電弧呈火焰狀現象形成導電

通路時,即記錄時間,

試驗完畢,打開坡璃罩,排氣后,再做第二次、第三次試驗。

每塊樣板測定應不少于5點。并保證燃弧部分離試樣邊緣 7mm 以上,每點間隔12mm以上，

計算方法以每塊樣板各點的算術平均值為該樣板的耐電弧值,精確到0.18。以兩塊樣板的平均值作為該試樣的耐電弧性測定結果。每點允許大相對誤差不大于平均值的20%,否則應重新制備樣板進行復驗。
