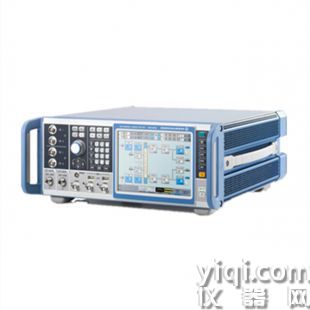

羅德與施瓦茨SMW200A信號發生器
- 品牌：德國羅德與施瓦茨
- 型號/貨號： SMW200A/0.0
- 產地：歐洲 德國
- 供應商報價：面議
-
蘇州匯暢金機電設備有限公司
更新時間：2025-04-18 08:38:07 -
銷售范圍售全國
入駐年限第8年
營業執照已審核
- 同類產品發生器(12件)
立即掃碼咨詢
聯系方式：400-697-7518
聯系我們時請說明在儀器網（www.ghhbs.com.cn）上看到的!
掃 碼 分 享 -
為您推薦
產品特點
- 羅德與施瓦茨SMW200A信號發生器新增： 高 2 GHz 內部調制帶寬。 R&S®SMW200A 是一種矢量信號發生器，適用于嚴苛的應用。 得益于靈活性、性能以及直觀化操作，這款矢量信號發生器可用于生成復雜的高質量數字調制信號。
詳細介紹
羅德與施瓦茨SMW200A信號發生器主要特點
滿足您的所有要求
- 頻率范圍介于 100 kHz 至 3 GHz、6 GHz、12.75 GHz、20 GHz、31.8 GHz 或 40 GHz
- 可選的附加射頻路徑（ 100 kHz 至 3 GHz、6 GHz、12.75 GHz 或 20 GHz）
- 通用配置： 從單通道矢量信號發生器到多通道 MIMO 接收機測試儀
- 具有最多八個信號源以及最多 32 個衰落通道，非常適用于 MIMO、MSR 或 LTE Advanced 應用
- 采用模塊化體系架構，以便更好地適應手頭上的應用
簡化設置
- 輕松生成復雜信號
- 在兩個具有實時編碼器及 ARB 的內部基帶模塊上，最多有八個基帶發生器
- 內部數字增加基帶信號，即便存在頻率及電平偏移
- 寬帶基帶及矢量信號發生器集于一體
- 支持所有重要的數字標準，比如 5G 候選空中接口、LTE（ZG第 12 版）、3GPP FDD/HSPA/HSPA+、GSM/EDGE/EDGE Evolution、
CDMA2000®/1xEV-DO、WLAN IEEE 802.11a/b/g/n/j/p/ac/ad - 不需要符合數字標準的單獨的 PC 軟件
- 生成適用于模塊、接收機及 DFS 測試的雷達信號場景
- LTE 及 3GPP 測SY例向導，便于根據 3GPP TS 25.141 或 3GPP TS 36.141 輕松進行基站*性測試
- 包絡跟蹤及 AM/AM、AM/φM 預失真選件，用于充分測試和驗證 ET 調制器芯片組
將現實帶到實驗室
- 可選集成式衰落模擬器，用于在ZG 160 MHz 的帶寬下進行通道仿真
- 所有重要的衰落場景均已預設
- 安裝最多四個衰落模塊，提供多達 32 個“邏輯”衰減器
- 使用單個儀器實施所有重要的 MIMO 衰落場景，比如 2x2、3x3、4x4、8x4 及 4x8
- 支持復雜的應用，比如雙載波 HSPA、LTE 載波聚合以及 MIMO 和多用戶 LTE）
- 連接 R&S®SGT100A 信號發生器模塊，以最多提供八個射頻通道
優化設備
- 的信號質量，有助于在頻譜和調制測量中確保高精確度
- 內部基帶ZG 2 GHz I/Q 調制帶寬（射頻帶寬）
- 在 2 GHz 帶寬內，調制頻率響應為 <0.4 dB（測量值）
- 高端脈沖調制，開關比為 > 80 dB 以及上升/下降時間為
- 的頻譜純度（在 1 GHz、20 kHz 偏置下，SSB 相位噪聲通常為 –139 dBc）
- 相位相參選項，比如用于波束賦形應用
- 3 GHz、6 GHz 及 12.75 GHz 射頻通道（帶電子衰減器）
加快開發
- 直觀化操作概念以及智能幫助功能，幫助用戶很快取得成功
- 關鍵操作元素框圖，直觀呈現信號流
- 自適應 GUI，提供簡單及復雜場景的概覽
- 圖形化信號監控，幾乎覆蓋信號流中的每個點
- 提供完整用戶文件的上下文有關在線幫助系統
- SCPI 宏記錄器及代碼發生器，用于通過手動操作步驟生成可執行的遠程控制代碼（比如，針對 MATLAB®、CVI 等）
根據您的需求不斷改進
- 儀器定制化，以適應幾乎所有的應用
- 便于改造基帶模塊的先進插件系統，無需重新校準儀器
- 可隨時進行軟件升級，只需通過密鑰單快速激活
羅德與施瓦茨SMW200A信號發生器技術參數
頻率 頻率范圍，射頻通道 A R&S®SMW-B103 100 kHz 至 3 GHz R&S®SMW-B106 100 kHz 至 6 GHz R&S®SMW-B112 100 kHz 至 12.75 GHz R&S®SMW-B120 100 kHz 至 20 GHz R&S®SMW-B131 100 kHz 至 31.8 GHz R&S®SMW-B140/-B140N 100 kHz 至 40 GHz 頻率范圍，射頻通道 B（可選，詳見 R&S®SMW200A 數據表了解可能的射頻通道配置） R&S®SMW-B203 100 kHz 至 3 GHz R&S®SMW-B206 100 kHz 至 6 GHz R&S®SMW-B212 100 kHz 至 12.75 GHz R&S®SMW-B220 100 kHz 至 20 GHz 設置時間 SCPI 模式 < 1.2 ms，600 μs（典型值） 電平 電平范圍 3 MHz ≤ f < 20 GHz –120 dBm 至 +18 dBm (PEP) R&S®SMW-B131，R&S®SMW-B140/-B140N –120 dBm 至 +15/+18 dBm (PEP)，取決于射頻 設置時間 SCPI 模式 < 1 ms，600 μs（典型值） R&S®SMW-B120/-B131/-B140/-B140N/-B220，帶機械步進衰減器轉換 < 25 ms 頻譜純度 諧波 電平 < 10 dBm，CW < –30 dBc R&S®SMW-B120/-B131/-B140/-B140N/-B220，
f >3.5 GHz< –55 dBc 非諧波 具有全量程直流輸出的 CW 或矢量調制，電平 > –10 dBm，
載波偏移 > 10 kHz，200 MHz < f ≤ 1500 MHz標準 < –80 dBc 帶 R&S®SMW-B22 選件 < –90 dBc SSB 相位噪聲 CW，載波偏移 = 20 kHz，f = 1 GHz 標準 < –131 dBc，–135 dBc 帶 R&S®SMW-B22 選件 < –136 dBc，–139 dBc CW，載波偏移 = 20 kHz，f = 10 GHz 標準 < –111 dBc，–115 dBc 帶 R&S®SMW-B22 選件 < –116 dBc，–119 dBc 模擬調制 支持的模擬調制模式 AM，FM（可選），φM（可選），脈沖（可選） I/Q 調制 射頻調制帶寬 具有內部寬帶基帶，“I/Q 寬帶”開 300 MHz ≤ f ≤ 2.5 GHz ±40% 的載波頻率 f > 2.5 GHz ±1 GHz 具有內部 標準基帶，“I/Q 寬帶”開，f ≥ 250 MHz ±80 MHz 射頻調制帶寬中的調制頻率響應 具有內部寬帶基帶，“I/Q 寬帶”開 < 1.0 dB，< 0.4 dB（測量值） 寬帶基帶發生器 R&S®SMW-B9 選件，最多可安裝 2 個基帶發生器 信號帶寬 取決于選件 ZG 2000 MHz ARB 存儲深度 取決于選件 ZG 2 Gsample 頻率偏移 取決于選件 ZG -1000 MHz 至 + 1000 MHz 標準基帶發生器 R&S®SMW-B10 選件，最多可安裝 2 個基帶發生器 信號帶寬 取決于選件 ZG 160 MHz ARB 存儲深度 取決于選件 ZG 1 Gsample 頻率偏移 取決于選件 ZG -80 MHz 至 +80 MHz
數字標準 支持的標準及調制系統 5G 候選空中接口、LTE 版本 8/9/10/11,12、3GPP FDD/HSPA/HSPA+、GSM/EDGE/EDGE Evolution、CDMA2000®、1xEV-DO Rev. A/B、 WLAN IEEE 802.11a/b/g/n/j/p/ac/ad、AWGN 等等 衰落和 MIMO 衰落模擬器 R&S®SMW-B14 選件，最多可安裝 4 個衰落模塊 衰落帶寬 ZD 160 MHz 衰落信道 取決于選件 最多 32 MIMO 衰落場景 取決于選件 2x2、4x2、2x4、3x3、4x4、8x4、4x8、8x2、2x8、4x2x2 等 衰落模式 取決于選件 多通道, 移動延時, 生滅, 高速列車, 雙通道干擾裝置 衰落剖面圖 取決于選件 Rayleigh、Rice、純多普勒、靜態通道、高斯等
