一、概  述

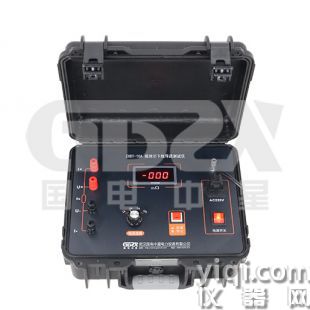

      大地網接地電阻測試儀是變電站等各種現場應用于對接地電阻及相關參數測試的儀器。該儀器具有體積小、重量輕、攜帶方便、抗干擾性能好、準確度高等特點。儀器為一體化結構，內置變頻電源模塊，輸出電源連續變頻可調。頻率可變為45Hz或55Hz，內置高速處理器核心，采用高端數字濾波技術，有效避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。大量現場測試和用戶使用情況表明，在運行變電站的惡劣電磁環境下進行接地網測試時，大地網接地電阻測試儀的測量數據準確穩定、重復性好，是大、中型接地網特性參數測量的理想儀器。

二、主要特點

l 全觸摸超大液晶顯示器

   操作簡單，儀器配備了全觸摸液晶顯示屏，全圖形操作界面，每過程清晰明了，操作人員不需要額外的專業培訓就能使用。輕輕觸摸一下就能完成整個過程的測量，是理想的智能型測量設備。

l 變頻技術、準確測量

   抗干擾能力好，由儀器內部自帶變頻電源模塊提供儀器測量輸出電源，頻率可變為45Hz或55Hz，并采用數字濾波技術，有效地避開了現場各種工頻干擾信號，使儀器實現高精度、準確可靠的測量。

l DSP高速處理器

   快速，儀器內部采用專業的DSP快速數字信號處理器作為處理核心，在保證測量數據準確的前提下，大大的提升了儀器本身的運算處理能力。

l 全過程智能測控

   儀器在內部高性能處理核心的支持下，對整個測量過程當中的電流輸出、電壓采集以及頻率變換等一系列復雜的運算步驟，快速自動的完成。儀器可以自動判斷電流回路的阻抗，并據此自動調節異頻電源的輸出電流值（*大輸出電流為5安），無須人為干預，即可自動完成測試任務。儀器的測量內容包括地網的接地阻抗Z、純電阻分量R和純感抗分量X。

l 海量存儲數據

   儀器內部配備有日歷芯片和大容量存儲器，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。

l pc機數據處理

   儀器所測量的數據可以通過U盤導出，然后在pc機上查閱和管理相關數據。

三、主要技術指標
