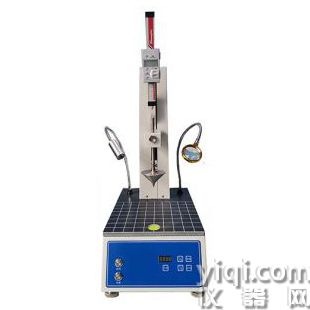

SZR-3瀝青針入度儀

一、概述：

適用于道路石油瀝青、液體石油瀝青蒸發后殘留物針入度測定。

二、瀝青針入度儀主要特點：

1、針與連桿易于拆裝，方便檢查質量。

2、電子百分表檢測，自動針入并顯示針入過程。

3、有照明裝置，方便觀察針尖與試樣表面接觸情況。

4、配低溫水浴可做低溫針入度試驗。

三、主要技術指標：

1、針入時間，開機5S，可以自行設置

2、針入范圍：0－50mm

3、顯示精度：0.05mm

4、針質量：針，連桿及砝碼組合質量為100g±0.05g

5、標準測針：2.5±0.05g

6、外形尺寸；250×200×700mm

7、重量：15KG

8、電源電壓：220v

9、功率：300w

10、環境溫度：5～40℃

11、環境濕度：≦85%

四、瀝青針入度儀使用方法：

1、將預先脫水的試樣加熱熔化，加強溫度不高于試樣的估計軟化點90℃，時間不得多于3min充分攪拌，過篩后注入盛樣皿內。

其深度至少應超過預期針入值約10mm，放置于15—30℃的空溫中冷卻1h，冷卻時應注意不應有灰塵落入。

2、將盛樣皿浸滿清水的水槽中，保溫1一1．5h，水溫保持過程中應將針聚光燈關掉，延長使用。

3、將水槽加入規定的清水后，特加熱器與數顯控溫聯接好，將惑溫探頭置于水槽中，水溫高于25℃時，應將水溫調低于25℃，然后按數顯控溫儀使用說明，設定好控制溫度。

4、調整針入度儀，使之水，調節針桿和配重砝碼，松開懸臂的止緊絲，使之懸臂下落，使針尖與試樣大約接觸時，止緊懸臂螺母，然后細調上升工詐臺，使試樣表面與針尖恰好接觸為止，同時打數顯表，置于，復零將針桿頂端雙數顯表的底面觸頭接觸好。

5、將電源開關打開時間數顯為零，按一下啟動按鈕，電路顯示使間，同時釋放針桿，標準針自由地穿入試樣中，當達到規定的時間5S后，電腦時間停顯，將其針桿銷緊使其針桿不再下落，用手拉下數顯表底觸點與其針桿頂端面接觸，此時，顯示的即為該試樣的針入度值。

6、同一試樣重復試驗至少三次，每次針入點有相互距離及盛樣皿邊緣的距離都不得少于10mm各次試驗結果的平均值即為次試樣的結果。

7、每次試驗前都應檢查并調節保溫皿內的水溫、試驗后，都應將標準針取下用沒有溶劑(苯或汽油)的棉花或干布拭諍，再用棉花或布擦干。

8、儀器數顯表頭應十分注意防潮，長期使用后，如果發現數顯不清，可蓋上的螺絲換上同規格的電池即可，其它的部件不得隨意打開，以防損壞。

五、操作規程：

1、接通電源：打開電源開關，通過加熱或放冷水使恒溫浴溫度調節為25℃。

2、把試樣放入恒溫水浴內保溫，時間不少于1～1.5h。

3、裝上試針，旋松升降架背后緊定螺釘，上下移動升降架至合適的位置旋緊；再用兩側微調手輪，慢慢放下針連桿，使針尖剛好與試樣表面接觸。

4、放下測桿與針連桿接觸，按“置零”按鈕。

5、把時間選擇開關撥向5s，按“啟動”按鈕，5秒鐘后針連桿被鎖定，輕放測桿與針連桿接觸，讀取針入度數據。

注意：

①使用測桿測深時，應輕按、輕提，切不可快速撞擊。

②需要重新提針連桿時，應按下釋放按鈕，而不應在針連桿鎖緊狀態下抽撥，以免磨損針連桿和桿套。

③每次試驗完成后，均應取下試針，上油保護并裝入護套內。

六、瀝青針入度儀校驗方法：

1、目測檢查連桿表面是否光滑, 并靠自動能自由下落, 無緊澀 和曠動現象。

2、目測檢查刻度圓盤齒條是否清潔, 有無變形, 壓緊按鈕使用 是否靈活。

3、稱量標準針連桿, 連桿和標準針組合件及兩個砝碼質量, 準 確至 0.01g。

4、用游標卡尺, 鋼直尺測量標準針的直徑和長度, 并用wan能角 度尺測量針尖錐體角度。

5、用wan能角度尺測量標準針z大偏離度,測三次取平均值。校驗結果處理全部項目，均符合技術要求為合格。

七、調試安裝方法：

1、開箱后，檢查是否因運輸而發生故障。

2、按裝箱清單檢查是否缺件，及時通知本公司銷售部或銷售商。

3、將電源插上，打開電源，此時顯示屏顯示時間“5.0”。

4、為確保檢測精度，通電20S后，按下儀器的<手動>鍵,此時針桿組件應能自由落下。

?
