產品特點

HPLD-1000 是一款具有恒流輸出的緊湊型非隔離 DC/DC 開關電源。該驅動板可以供高穩定性、低紋波電流，為激光二極管模塊供電。

HPLD-1000 是一款具有恒流輸出的緊湊型非隔離 DC/DC 開關電源。該驅動板可以供高穩定性、低紋波電流，為激光二極管模塊供電。輸出電流值在0至25 A之間可調，驅動器可以通過CAN接口或外部調制信號進行控制。.

驅動器具有三種模式來適用于不同的應用場景。

模式1 – 連續 –可通過PC端控制軟件來設置參數的連續電流模式。.

模式2 – 觸發 –可通過PC端控制軟件設定電流值，也可以通過外部TTL信號觸發來輸出電流。

模式3 – 模擬 –可通過外部調制信號調制電流，也能通過外部TTL觸發器打開/關閉驅動器。

驅動器的保護功能包括過流保護、反向電流保護、撬棒電路保護和過熱關斷。

特點：

供電

該驅動器需要使用直流電源，該電源的輸出特性必須覆蓋驅動板的輸出功率和激光二極管的電壓。其中電源的輸出電壓必須高出激光二極管壓降的15％，我們建議使用低電壓電源(例如12VDC)來為壓降是2÷10V的低功率激光二極管供電。

冷卻

HPLD-1000 PCB上配置了散熱片，便于熱管理。該驅動器會產生高達42W的功率損耗，因此驅動器的散熱片必須安裝在導熱表面上，以確保正常運行并防止過熱關斷。如果傳導冷卻不足，可以通過增加風扇來改善冷卻效果。

軟件

我們提供自己的PC端軟件來控制驅動器。

工作模式

驅動板有三種工作模式,既可以獨立為單個激光器提供驅動供電，也可以用于外部控制激光器的供電系統中。

序號	模式	說明
1	連續	驅動板由PC端軟件控制，恒定電流值由控制軟件設置。 “ON/OFF”按鈕通過軟件設置來啟動/停止驅動器,允許在10ms內調節電流的上升和下降，確保能安全的打開/關閉激光器。詳細信息見圖1。
2	觸發	電流值由PC端軟件設置。外部觸發通過50μs的上升/下降時間啟動和停止驅動板。外部觸發的頻率可以從單脈沖到3 kHz。該模式的特點是各脈沖之間的偏置電流為40mA。驅動板的觸發到電流脈沖延遲的詳細信息見圖2。
3	模擬	電流通過外部模擬(例如正弦)信號進行調制。電流波形可以全幅復制外部的正弦信號，頻率最高可達10 kHz，對于10 kHz到30 kHz頻率的電流其調制幅度會減小至30%。外部模擬不建議使用上升/下降時間小于10μ s的信號，另外電流幅度設置的精度不超過20%。驅動板使用電流感應監視器來讀取激光電流的實際幅度、頻率和波形，其中驅動器的打開/關閉由PC端軟件控制。

對于模式2和模式3而言，尤其需要注意要的是將驅動器和激光二極管之間的連線長度盡可能縮短，確保不要超過200mm.

參數：

1)輸出電壓不能大于0.85*Vin.

2)默認值為26A.可以編程設置為5 A到30A.

過流會導致驅動器立即停止并且帶有撬棍保護。

3)對于模式1.

4)對于模式2, 3.取決于驅動器到激光器的線纜長度。

5)詳見圖5.

6)取決于輸入電壓、輸出電壓、輸出電流。詳見圖6.

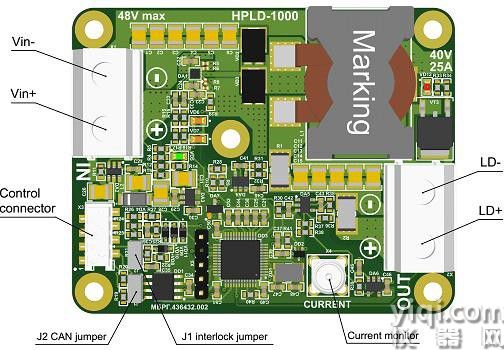

引腳功能

引腳			描述
Vin+			連接電源的正極和負極。請注意極性。使用規格為AWG#13或2.5mm2的線纜，長度不超過1米。
Vin-
LD+			連接到激光二極管的正極和負極，請注意極性。使用規格為 AWG#13或者2.5mm2的線纜。模式1的線纜長度不超過2米，模式2和模式3的線纜長度不超過200mm。
LD-
控制接口	1	CANH	連接到CAN接口，注意極性。使用板上的跳線J1將一個驅動連接到CAN設備上。如果連接了多個驅動到CAN設備，請刪除除了最后一個驅動以外的所有板上的跳線J1。
	2	CANL
	3	Interlock+	連接到外部連鎖電路。開:鎖定,低電平:可操作。通過1 k?的電阻將內部電壓提升到3.3V。使用集電極開路或干接點。注意極性。使用板上的跳線J2來模擬連鎖功能。刪除板上的跳線J2以啟用連鎖功能。
	4	Interlock-
	5	Trigger+	連接到用于模式2、3的外部脈沖信號發生器。注意極性。
	6	Trigger-
	7	Modulation+	連接到用于模式3的外部模擬電壓或外部正弦信號發生器。注意極性。
	8	Modulation-
電流監控			連接到50Ω的示波器輸入中以進行電流監測，50mV對應1A。使用SMA連接器。
