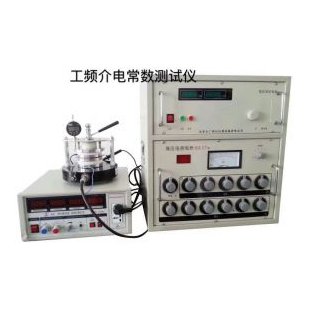

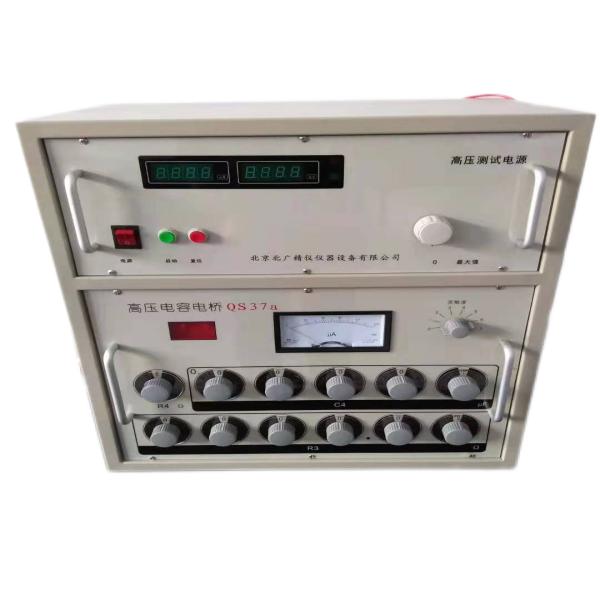

介電常數工頻介質損耗測試儀
- 品牌:北京北廣精儀
- 型號: BQS-37A
- 產地:北京 海淀區
- 供應商報價:¥38000
-
北京北廣精儀儀器設備有限公司
更新時間:2025-04-15 08:09:57
-
銷售范圍售全國
入駐年限第10年
營業執照已審核
- 同類產品介電常數(174件)
立即掃碼咨詢
聯系方式:400-855-8699轉8003
聯系我們時請說明在儀器網(www.ghhbs.com.cn)上看到的!
掃 碼 分 享 -
為您推薦
產品特點
- 介電常數工頻介質損耗測試儀儀器具有雙屏蔽,能有效防止外部電磁場的干擾。
儀器內部電阻及電容元件經特殊老化處理,使儀器技術性能穩定可靠。
內附高壓電源精度3% 詳細介紹
介電常數工頻介質損耗測試儀測量范圍及誤差
本電橋的環境溫度為20±5℃,相對濕度為30%-80%條件下,應滿足下列表中的技術指示要求。
在Cn=100 pF R4=3183.2(Ω)時
測量項目
測量范圍
測量誤差
電容量Cx
40pF—20000pF
±0.5% Cx±2pF
介損損耗tgδ
0-1
±1.5% tgδx±0.0001
在Cn=100 pF R4=318.3(Ω)時
測量項目
測量范圍
測量誤差
電容量Cx
4pF—2000pF
±0.5% Cx±3pF
介損損耗tgδ
0-0.1
±1.5% tgδx±0.0001
電橋測量靈敏度
電橋在使用過程中,靈敏度直接影響電橋平穩衡的分辨程度,為保證測量準確度,希望電橋靈敏度達到一定的水平。通常情況下電橋靈敏度與測量電壓,標準電容量成正比。
在下面的計算公式中,用戶可根據實際情況估算出電橋靈敏度水平,在這個水平上的電容與介質損耗因數的微小變化都能夠反應出來。
ΔC/C或Δtgδ=Ig/UωCn(1+Rg/R4+Cn/Cx)
式中: U 為測量電壓 伏特 (V)
ω為角頻率2πf=314(50Hz)
Cn標準電容器容量 法拉(F)
Ig通用指零儀的電流5×10-10 安培(A)
Rg平衡指零儀內阻約1500 歐姆(Ω)
R4橋臂R4阻值3183 歐姆(Ω)
Cx被測試品電容值 法拉(pF)
2-3工作電壓說明
在使用中,本電橋頂A,B對V點的電壓最高不超過11V,R3橋臂各盤的電流不超過下列規定:
10×1kΩ 1max≤15mA
10×100Ω 1max≤120mA
10×10Ω l max≤150mA
用戶在使用前應注意以上的問題。如不清楚,可根據實驗電壓及標準電容量,按以下公式來計算出大概的工作電流。
I=ω V C
2-4輔橋的技術特性:
不失真跟蹤電壓0~11V(有效值)

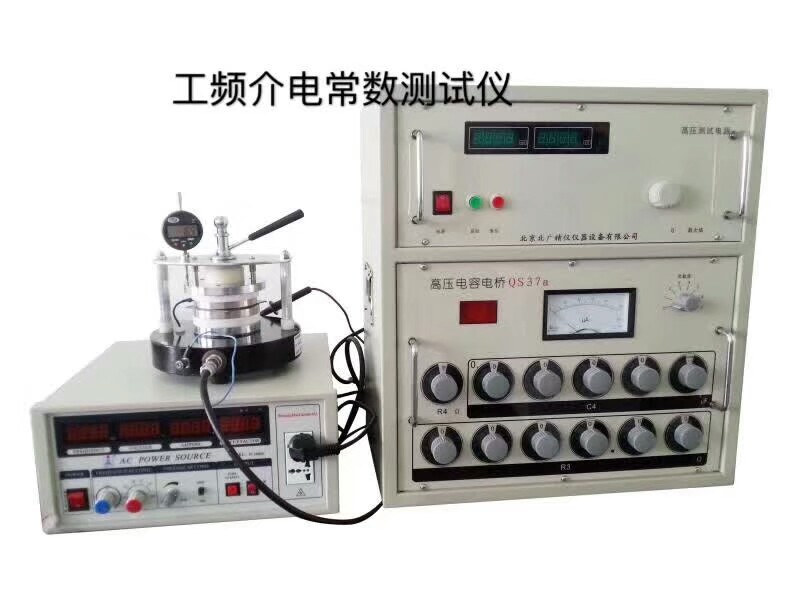

介電常數工頻介質損耗測試儀
計算公式
Cx=R4× Cn / R3 R4[Ω] R3[Ω] Cn[pF] Cx[pF]
tgδ=ω·R4·C4 R4[Ω] C4[F]
當R4=10K/π
tgδ=C4
當R4=1K/π
tgδ=0.1C4
我們采取相對固定R4電阻,分別調節R3和C4使橋跟平衡,從而測得試品的電容值Cx和介質損耗tg。本電橋為了直讀出損耗值,取電阻R4的阻值為角頻率(f=50Hz)若干倍。

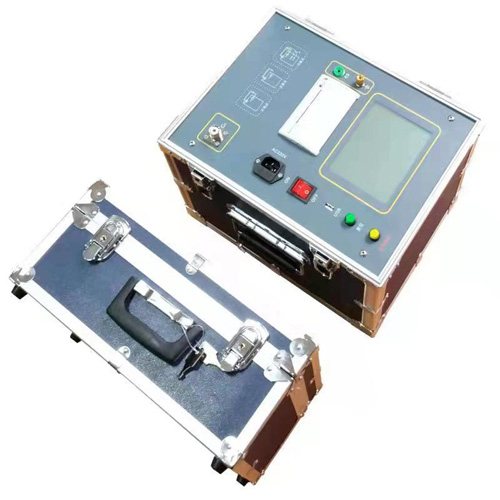

工頻介電常數及介質損耗測試儀1、可測量各種類型輸電線路的正序和零序各種參量、電壓有效值、電流有效值、有功功率、無功功率等參數。
2、允許外接電壓互感器和電流互感器進行擴展量程測量。
3、電壓、電流測量回路寬量限:電壓最大可測量到750V,不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞;電流可直通100A電流測試,超寬范圍能保證各種長度線路的測試。
4、大屏幕、高亮度的液晶顯示,全漢字菜單及操作提示實現友好的人機對話,液晶帶亮度調節,可適應冬夏各季;長壽命導電硅膠按鍵使操作更簡便,手感更良好。
5、用戶可隨時將測試的數據通過232接口外接微型打印機將結果打印出來(打印機為選配件)。
6、為配高壓測量車的用戶保留了與計算機通訊的RS232串口,可擴充校驗數據上傳功能,實現數據的集中管理。
工頻介電常數及介質損耗測試儀1、輸入特性
電壓測量范圍:0~750V 寬量限,一檔可保證精度。
電流測量范圍:0~100A,內部全部自動切換量程。
2、準 確 度:
電壓:±0.2%
電流:±0.5%
功率:±0.5%(CosΦ>0.1),±1.0%(0.02<cosφ<0.1)< font="">
阻抗、容抗、感抗:0.5%
電阻、電容、電感、電導、電納:0.5%
3、工作溫度:-10℃~ +40℃
4、工作電源:交流85V~265V
5、絕 緣:⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。
⑵、工作電源輸入端對外殼之間承受工頻2KV(有效值),歷時1分鐘實驗。

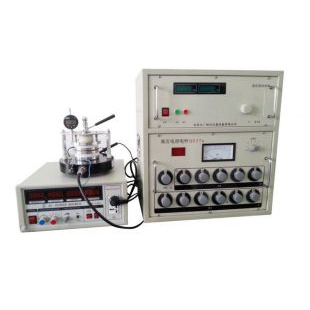

工頻介電常數及介質損耗測試儀
項目
參數
1
電容量測量范圍
0~0.1uF
2
介損測量范圍
-1.111~1.111
3
電容量測試精度
小于0.0001
4
介損測試精度
0.2%rdg±1×10-5
5
電橋分辨率
0.000001 連接電腦可顯示1×10-7
6
標準電容介損精度
小于1×10-5
7
標準電容測量誤差
<±0.05%
8
高壓電源范圍
0~2500V
9
高壓電源誤差
小于±3%±3個字
10
高壓電源輸出波形
50Hz正弦波
11
電極材料及工作面
電極為三電極結構不銹鋼材料1Cr13Ni9Ti
12
高壓電極直徑
¢98mm
13
測量電極直徑
¢50 mm
14
電極間距
不小于6mm
15
電極加熱功率
>2*500瓦
16
電極zui.高溫度
250℃
17
電極壓力
0~~1.0Mpa連續可調
18
電極最大測量電壓
2000V
19
材料厚度測量
電極裝有測厚用的百分表自動測量材料厚度
20
安全保護裝置
電極裝有高壓安全保護裝置
21
溫控范圍
溫控測量范圍:室溫~250℃
22
溫控準確度
溫控準確度±0.5℃
23
接口及定制程序
帶電腦接口及電腦分析軟件
24
連接高阻計
可測量不同溫度下的體積電阻
25
設備環境要求
使用環境條件
26
溫度
5~40℃
27
相對濕度
20~80
28
供電電源
220±10%
29
電源頻率范圍
50/60±5%
30
供電電源諧波失真
5%

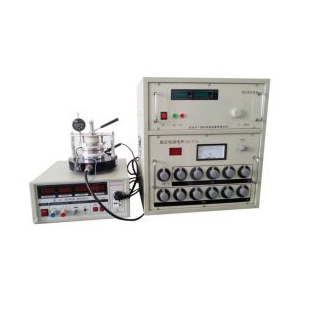

工頻介電常數及介質損耗測試儀
介電常數及介質損耗測試儀符合標準:
《JJG563-2004高壓電容電橋檢定規程》
《JB1811-92壓縮氣體標準電容器》
《GB1409-2016固體絕緣材料相對介電常數和介質損耗因數的試驗方法》
《ASTM D150固體電絕緣材料的交流損耗特性及介電常數的試驗方法》
《IEC 60250測定電氣絕緣材料在工頻、音頻、射頻(包括米波長)下電容率和電介質損耗因數的推薦方法》
工頻介電常數及介質損耗測試儀高壓電容電橋檢定規程
1范圍
本規程適用于在50Hz電源條件下測量電容量和介質損耗因數的西林型、電流比較
儀型以及電子式、數字式高壓電容電橋的首次檢定、后續檢定和使用中的檢驗。基于高
壓電容電橋原理的高壓介損儀的電橋部分按本規程檢定,電橋部分與高壓電容器組合后
按規程附錄F校準。
本規程不適用于高壓電容電橋附加作交流電橋使用的橋路部分的檢定。
2概述
2.1高壓電容電橋的工作原理
高壓電容電橋從工作原理上可以認為是一種測量工頻電流比率的裝置。當工頻高壓
施加在高壓標準電容器和被測設備上時,即產生與它們的電容量和介質損耗因數成比例
的同相及正交工頻電流分量,這兩個工頻電流分量經電橋作比例測量后,即可得到被測
設備相對于高壓標準電容器的電容量比值與介質損耗因數差值。
2.2高壓電容電橋的分類
2.2.1西林型高壓電容電橋
電橋的電流比例臂由電阻器構成。流過參考電流的比例臂上并聯有移相電容器。采
用電勢平衡指示。
2.2.2電流比較儀型高壓電容電橋
電橋的電流比例臂由電流比較儀的比例繞組構成。流過參考電流的比例臂上附有移
相電路,采用磁勢平衡指示。按移相方式可以把這類電橋分為有源與無源兩種。屬于無
源的一種用阻容電路直接移相;屬于有源的一種用電子放大元件配合阻容元件正交移
相。用磁勢合成方法實現所需相移。
2.2.3電子式高壓電容電橋
使用電子電路(包括模擬電路和數字電路)測量幅值比和相位差的高壓電容電橋。
2.2.4數字式高壓電容電橋
采用數字信號處理方法測量幅值比和相位差的高壓電容電橋。
2.3高壓介損儀
本規程涉及的高壓介損儀是一種由高壓電容電橋、高壓試驗電源和高壓標準電容器
組成的測量裝置。高壓試驗電源通常不高于10kV,頻率40Hz-70Hz。
3計量性能要求
3.1高壓電容電橋的準確度等級
3.1.1高壓電容電橋的準確度按電容比率和介質損耗因數分別定級如下:
電容比率測量準確度級別為0.001,0.002,0.005,0.01,0.02,0.05,0.1,0.2.JJG 563--2004
0.5,1,2,5.
介質損耗因數差值測量準確度級別為0.5,1,2,5,10。
3.1.2高壓電容電橋通過量程擴展器增加的附加量程,其準確度應當用準確度級別或
用公式、圖表表示。
3.2高壓介損儀電橋部分的準確度等級
高壓介損儀電橋部分的準確度參照高壓電容電橋定級。
3.3高壓電容電橋的基本誤差
西林型高壓電容電橋和自動變換量程的電子式或數字式電橋的基本誤差為:
△x- =(1+0.003x)
△D= ±(D+0.01)
電流比較儀型高壓電容電橋和手動變換量程的電子式或數字式電橋的基本誤差為:
()
△D= ±j
B
(D+0.01)
各符號的意義為:
△X一電容比率示值誤差限值;
△D一介質損耗因數示值誤差限值;
A一用百分數表示的電容比率測量準確度級別;
B一用百分數表示的介質損耗因數差值測量準確度級別;
X一一電容比率測量示值;
D一-介質損耗因數測量示值;
R,一電容比率量程定標值。它等于該量程最大比率值按一位有效數字化整的數值。
3.4穩定性
在遵守制造廠規定的使用、運輸及貯存條件下,2年內電橋應符合原準確度級別基
本誤差的規定。在遵守制造廠規定的使用條件下,環境溫度每變化10℃所引起的電橋
誤差值的變化,應不大于電橋基本誤差限值的1/3。
4通用技術要求
4.1屏蔽支路調節器與工頻檢流計
與高壓電容電橋配套使用的屏蔽支路調節器,無論是手動調節或自動調節,在調整
到電橋規定的平衡狀態時,所引起的測量值的變化量應小于電橋允許誤差的1/10。
與電橋配套使用的工頻檢流計,其高次諧波抑制比和交叉調制系數兩項指標,對介
質損耗因數差值測量準確度為0.5級的電橋,應不小于50dB,對1級應不小于40dB,
其他情況應不小于30dB。工頻檢流計的阻尼時間應小于4s。工頻檢流計的靈敏度應滿
足如下要求:當參考電流處于電橋規定的最低工作范圍時,若電橋測量臂偏調量相當于
允許誤差的1/10,則檢流計的偏轉不小于1mm。
JJG 563--2004
屏蔽支路調節器與工頻檢流計在通電預熱3min后,其零位漂移對測量結果的影響
應小于允許誤差的1/10。
4.2外觀及標記
高壓電容電橋及配套器件外觀應完好,各轉換開關和接線端鈕的標記應齊全清晰,
接插件接觸良好,開關轉動靈活,定位準確。高壓電橋上應有型號、名稱、原理接線圖
以及使用頻率、量程、準確度級別、參考電流工作范圍和出廠編號等標記。
4.3絕緣
配有交流電源插座的高壓電容電橋,插座與電橋外殼可觸及的金屬部件之間的絕緣
電阻應不小于10MΩ,并能耐受50Hz,1.5kV正弦電壓1min試驗。
若電橋具有與高壓直接連結的端鈕,則該端鈕與外殼可觸及的金屬部件之間的絕緣
電阻應大于100MΩ,并能耐受50Hz,15kV正弦電壓1min試驗。
5計量器具控制
計量器具控制包括首次檢定、后續檢定和使用中的檢驗。
5.1檢定條件
5.1.1環境與電源條件
檢定場所的布置應使被檢電橋與高壓引線的距離大于√Um;與電流母線的距離大
于VIm。其中:U的單位為kV;1的單位為A。
因外界電磁場影響而引起的誤差,不應超過電橋允許誤差的1/10。或者當改變高壓
試驗電源的極性時,前后兩次示值之差,不超過電橋在這一點允許誤差的1/5。
檢定電橋時,應滿足表1規定的參考條件。檢定前,被檢電橋與檢定裝置在滿足表
1規定的環境條件下存放時間應超過24h。
表1檢定參考條件
被檢電橋介質提耗
環境簡度
相對濕度
電源頻率
電源電壓波形畸變
因數準確度級別
/(%)
H
系數/{%)
0.5.1
20年5
35-65
50±0.2
≤1
2.5,10:
20±10
30~75
50±0.5
5.1.2檢定用設備
5.1.2.1高壓電容電橋的電容比率基本誤差使用電容量具(或交流電阻量具)整體檢
定。高壓電容電橋的介質損耗因數基本誤差使用工頻損耗因數量具整體檢定。
電容量具提供的電容比率不確定度(p=95%)和工頻損耗因數量具提供的損耗因
數不確定度(p=95%)不得大于被檢電橋允許誤差的1/3。
5.1.2.2絕緣電阻表的測量誤差應不大于10%,輸出電壓為1000V或1500V。
5.1.2.3工頻耐壓試驗裝置的高壓輸出容量應不小于500VA,波形失真不大于5%。試
驗電壓的測量誤差不大于3%。
5.2檢定項目JJG 563--2004
高壓電容電橋的檢定項目按表2規定。
表2高壓電容電橋檢定項目
檢定類別
首次檢定
檢定項目
后續檢定
使用中檢驗
外觀及標志檢查
工頻耐壓試驗
絕緣電阻試驗
檢流計美敏度及屏蔽支路調
節器細度試驗(西林型和電
流比較儀型電粉)
基本誤差試驗
穩定性試驗
注:“+”表示品檢項目。“-”表示可不檢項目。
5.3檢定方法
5.3.1外觀及標志檢查
外觀及標志的檢查,應符合本規程第4.2條要求。西林型和電流比較儀型電橋全部
轉換開關應做不少于10次的全行程切換。橋體外殼上標明的接地端子,應單獨可靠接
地。
如發現電橋有嚴重影響計量性能的缺陷,應修復后再檢定。
5.3.2絕緣試驗
高壓電容電橋工頻耐壓試驗應在儀器的電源開關接通狀態下進行。試驗時應逐漸地
升高電壓至規定值,偏差不大于3%,并在此電壓下保持1min。試驗中應避免試驗電源
突然接通和分斷。測量試驗電壓時,推薦采用在試驗變壓器的高壓輸出端直接測量的方
法。試驗過程中應無擊穿或閃絡等破壞性放電現象產生。
絕緣電阻試驗應在儀器的電源開關接通狀態下進行,試驗結果應符合4.3條規定。
5.3.3檢流計靈敏度及屏蔽支路調節器細度試驗
檢流計靈敏度及屏蔽支路調節器細度用兩臺電容試品在電橋正常測量狀態下試驗,
并在正常參考電流和最大允許參考電流下各進行一次。在調整到電橋規定的平衡狀態
時,偏調電橋測量臂使測量值偏離該點允許測量誤差的1/10,引起檢流計的偏轉應不小
于1mm。在調整到電橋規定的平衡狀態時,偏調電橋屏蔽支路一個最小分度,檢流計的
偏轉應不大于1mm。有源電流比較儀電橋的屏蔽支路調節器為反饋式電子放大器,不進
行調節細度試驗,只在電橋正常參考電流和最大允許參考電流下各進行一次檢流計靈敏
度試驗。
5.3.4基本誤差試驗
電橋的電容比率基本誤差選用能滿足5.1.2.1條要求的電容量具(或交流電阻量JJG 563--2004
具),使用圖1的電容比較線路或附錄AI圖的等功率電橋線路整體檢定。電橋的損耗因
數基本誤差選用能滿足5.1.2.1條要求的工頻損耗因數量具,使用圖2的電容比較線路
或附錄BI圖的低壓導納線路整體檢定。
檢定時的參考電流應不小于電橋規定的最小工作電流。
檢定時讀取有效數字的舍入誤差應為允許誤差的1/10~1/100。
TD
Cr
c-g
圖1用電容比較線路檢定電容比率
圖中:TD一調壓器;T-試驗變壓器;C,、c,一標準空氣電容器:
-g一被檢電橋
TD
C-Eg8
圖2用電容比較線路檢定損耗因數
圖中:TD一調壓器:T-試驗變壓器;C,、C,一標準空氣電容器:
R-交流電阻:C-g8-被檢電橋
5.3.4.1電容比率基本誤差檢定
1)檢定高壓電容電橋電容比率測量準確度時,介質損耗因數盤的置數D應滿足
D’<,其中,A為該量程的電容比率測量準確度等級指數。
2)西林型電橋的基本量程應逐盤逐點檢定。檢定選點推薦按表3系列進行,檢定
盤位一般是x10000,x1000和x100。
檢定電流比較儀型電橋的基本量程時,檢定選點參照表4系列進行。可以只對
盤逐點檢定。
產品符合:ISO、AATCC、ASTM、DIN、EN、GB、BS、JIS、ANSI、UL、TAPPI、IEC、VDE等標準,廣泛適用于:科研單位、質檢機構、大專院校以及 絕緣材料、橡膠塑料、海綿泡沫材料、橡膠、塑料、制鞋、皮革、包裝、航空等產業,為材料開發、物性試驗、教學研究、品質管理、進料檢驗等提供的數據。
