產品特點
- Thorlabs的變焦透鏡適合高放大倍率的機器視覺和成像應用，能夠在光學性能和大變焦范圍之間實現良好平衡。
詳細介紹
產品特性
● 模塊化的變焦透鏡系統，用于機器視覺和其它成像應用
● 6.5X系統可以提供0.09到18.0倍的放大倍率(核心透鏡具有6.5倍的放大調節范圍)
● 12X系統可以提供0.07到28.0倍的放大倍率(核心透鏡具有12倍的放大調節范圍)
● 工作距離為36 - 356 mm
● 用于我們傳感器格式2/3英寸的C-Mount相機
● 通過使用SM1A9或SM1A10 C-Mount至SM1轉接件與SM1螺紋的元件兼容
● 0.15 - 91 mm的視場
產品介紹
Thorlabs的變焦透鏡適合高放大倍率的機器視覺和成像應用，能夠在光學性能和大變焦范圍之間實現良好平衡。這些變焦透鏡須與伸縮套筒(下方有售)一起使用，也可選擇與合適的6.5X或12X系統放大透鏡附加透鏡一起使用。
我們的變焦透鏡系統具有(從左到右)一個放大鏡頭附加透鏡(選用)、變焦透鏡、伸縮套筒、C-Mount轉接件和2/3英寸傳感器的相機。

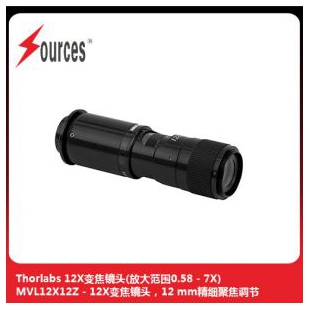

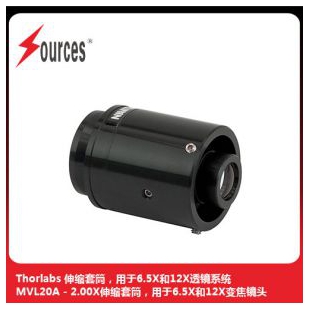

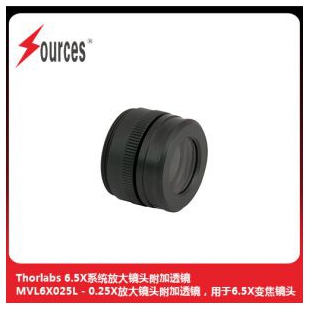

模塊化變焦透鏡系統包含一個0.7 - 4.5X的變焦鏡頭(6.5X變焦范圍)或一個0.58 - 7X的變焦鏡頭(12X變焦范圍)，0.50X、0.67X、1X、1.33X和2X伸縮套筒以及可選的0.25X、0.5X、0.75X、1.5X和2.0X放大透鏡轉接件。這些元件組合在一起構成6.5X透鏡系統后，放大率為0.09 - 18，放大調節范圍為6.5X，而構成12X系統后，放大率為0.07 - 28，放大調節范圍為12X。 在調節放大倍率(變焦)時，只需旋轉透鏡套筒上內凹的旋轉環即可，即使透鏡安裝在V形壓塊中也可以調節。請注意，每次只能使用一個放大鏡頭附加透鏡。
產品規格
Lens
AttachmentZoom
LensExtension
TubeWorking
DistanceSystem
MagnificationObjective
NAResolving
LimitPixel
Sizea (μm)Depth
of FieldLowb Hig,h,b Low High Low High Low High Low High 6.5X Zoom Lens MVL6X025L (0.25X) MVL6X3Zc or
MVL6X12Z (6.5X)MVL05,A (0.5X) 300 mm 0.09 0.56 0.006 0.018 27.78 μm 9.26 μm 2.50 5.19 13.89 mm 1.54 mm MVL067A (0.67X) 0.12 0.75 3.33 6.95 MVL10A (1.00X) 0.18 1.13 5.00 10.46 MVL133A (1.33X) 0.23 1.51 6.65 13.91 MVL20A or MVL20FA (2X) 0.35 2.25 9.72 20.84 MVL6X05L (0.50X) MVL05,A (0.5X) 175 mm 0.18 1.13 0.011 0.035 15.15 μm 4.76 μm 2.73 5.38 4.13 mm 0.41 mm MVL067A (0.67X) 0.23 1.50 3.48 7.14 MVL10A (1.00X) 0.35 2.25 5.30 10.71 MVL133A (1.33X) 0.47 3.03 7.05 14.24 MVL20A or MVL20FA (2X) 0.70 4.50 10.61 21.42 MVL6X075L (0.75X) MVL05,A (0.5X) 113 mm 0.26 1.69 0.017 0.053 9.80 μm 3.14 μm 2.55 5.32 1.73 mm 0.18 mm MVL067A (0.67X) 0.35 2.25 3.43 7.08 MVL10A (1.00X) 0.53 3.38 5.20 10.63 MVL133A (1.33X) 0.70 4.54 6.92 14.13 MVL20A or MVL20FA (2X) 1.05 6.75 10.30 21.23 None MVL05,A (0.5X) 92 mm 0.35 2.25 0.023 0.071 7.25 μm 2.35 μm 2.54 5.28 0.95 mm 0.1 mm MVL067A (0.67X) 0.47 3.00 3.41 7.04 MVL10A (1.00X) 0.70 4.50 5.08 10.55 MVL133A (1.33X) 0.93 6.05 6.76 14.03 MVL20A or MVL20FA (2X) 1.40 9.00 10.15 21.11 MVL6X15L (1.5X) MVL05,A (0.5X) 51 mm 0.53 3.38 0.034 0.106 4.90 μm 1.57 μm 2.60 5.32 0.43 mm 0.04 mm MVL067A (0.67X) 0.70 4.50 3.43 7.09 MVL10A (1.00X) 1.05 6.75 5.15 10.63 MVL133A (1.33X) 1.40 9.08 6.85 14.14 MVL20A or MVL20FA (2X) 2.10 13.50 10.29 21.26 MVL6X20L (2.0X) MVL05,A (0.5X) 36 mm 0.70 4.50 0.046 0.142 4.90 μm 1.57 μm 2.54 5.29 0.24 mm 0.02 mm MVL067A (0.67X) 0.94 6.00 3.41 7.05 MVL10A (1.00X) 1.40 9.00 5.08 10.58 MVL133A (1.33X) 1.86 12.10 6.76 14.07 MVL20A or MVL20FA (2X) 2.80 18.00 10.15 21.15 Lens
AttachmentZoom
LensExtension
TubeWorking
DistanceSystem
MagnificationObjective
NAResolving
LimitMatching Pixel
Sizea (μm)Depth
of FieldLowb Hig,h,b Low High Low High Low High Low High 12X Zoom Lens MVL12X025L (0.25X) MVL12X3Zd or
MVL12X12Z (12X)MVL05,A (0.5X) 341 mm 0.07 0.87 0.005 0.025 33.33 μm 6.67 μm 2.33 5.80 20.00 mm 0.80 mm MVL067A (0.67X) 0.10 1.17 3.33 7.80 MVL10A (1.00X) 0.15 1.75 5.00 11.67 MVL133A (1.33X) 0.19 2.33 6.33 15.54 MVL20A or MVL20FA (2X) 0.29 3.50 9.67 23.34 MVL12X05L (0.50X) MVL05,A (0.5X) 165 mm 0.14 1.75 0.009 0.051 18.52 μm 3.33 μm 2.59 5.82 6.17 mm 0.19 mm MVL067A (0.67X) 0.19 2.35 3.60 7.68 MVL10A (1.00X) 0.29 3.50 5.38 11.45 MVL133A (1.33X) 0.39 4.66 7.22 15.51 MVL20A or MVL20FA (2X) 0.58 7.00 10.74 22.89 MVL12X075L (0.75X) MVL05,A (0.5X) 108 mm 0.22 2.62 0.014 0.076 11.90 μm 2.22 μm 2.61 5.81 2.55 mm 0.09 mm MVL067A (0.67X) 0.29 3.52 3.45 7.73 MVL10A (1.00X) 0.44 5.25 5.24 11.52 MVL133A (1.33X) 0.58 6.98 6.90 15.49 MVL20A or MVL20FA (2X) 0.87 10.50 10.35 23.05 None MVL05,A (0.5X) 86 mm 0.29 3.49 0.019 0.101 9.26 μm 1.67 μm 2.68 5.82 1.39 mm 0.05 mm MVL067A (0.67X) 0.39 4.69 3.42 7.74 MVL10A (1.00X) 0.58 7.00 5.09 11.55 MVL133A (1.33X) 0.77 9.31 7.13 15.54 MVL20A or MVL20FA (2X) 1.16 14.00 10.17 23.10 MVL12X15L (1.5X) MVL05,A (0.5X) 50 mm 0.43 5.23 0.028 0.151 6.17 μm 1.12 μm 2.65 5.85 0.64 mm 0.02 mm MVL067A (0.67X) 0.58 7.04 3.45 7.78 MVL10A (1.00X) 0.87 10.50 5.18 11.60 MVL133A (1.33X) 1.16 14.00 7.15 15.68 MVL20A or MVL20FA (2X) 1.74 21.00 10.74 23.34 MVL12X20L (2.0X) MVL05,A (0.5X) 37 mm 0.58 6.98 0.038 0.202 4.50 μm 0.83 μm 2.61 5.79 0.35 mm 0.01 mm MVL067A (0.67X) 0.78 9.38 3.42 7.79 MVL10A (1.00X) 1.16 14.00 5.09 11.62 MVL133A (1.33X) 1.54 18.60 6.93 15.43 MVL20A or MVL20FA (2X) 2.32 28.00 10.17 23.24 Lens
AttachmentZoom
LensExtension
TubeWorking
DistanceSystem
MagnificationObjective
NAResolving
LimitPixel
Sizea (μm)Depth
of FieldLowb Hig,h,b Low High Low High Low High Low High 6.5X Zoom Lens MVL6X025L (0.25X) MVL6X3Zc or
MVL6X12Z (6.5X)MVL05,A (0.5X) 300 mm 0.09 0.56 0.006 0.018 27.78 μm 9.26 μm 2.50 5.19 13.89 mm 1.54 mm MVL067A (0.67X) 0.12 0.75 3.33 6.95 MVL10A (1.00X) 0.18 1.13 5.00 10.46 MVL133A (1.33X) 0.23 1.51 6.65 13.91 MVL20A or MVL20FA (2X) 0.35 2.25 9.72 20.84 MVL6X05L (0.50X) MVL05,A (0.5X) 175 mm 0.18 1.13 0.011 0.035 15.15 μm 4.76 μm 2.73 5.38 4.13 mm 0.41 mm MVL067A (0.67X) 0.23 1.50 3.48 7.14 MVL10A (1.00X) 0.35 2.25 5.30 10.71 MVL133A (1.33X) 0.47 3.03 7.05 14.24 MVL20A or MVL20FA (2X) 0.70 4.50 10.61 21.42 MVL6X075L (0.75X) MVL05,A (0.5X) 113 mm 0.26 1.69 0.017 0.053 9.80 μm 3.14 μm 2.55 5.32 1.73 mm 0.18 mm MVL067A (0.67X) 0.35 2.25 3.43 7.08 MVL10A (1.00X) 0.53 3.38 5.20 10.63 MVL133A (1.33X) 0.70 4.54 6.92 14.13 MVL20A or MVL20FA (2X) 1.05 6.75 10.30 21.23 None MVL05,A (0.5X) 92 mm 0.35 2.25 0.023 0.071 7.25 μm 2.35 μm 2.54 5.28 0.95 mm 0.1 mm MVL067A (0.67X) 0.47 3.00 3.41 7.04 MVL10A (1.00X) 0.70 4.50 5.08 10.55 MVL133A (1.33X) 0.93 6.05 6.76 14.03 MVL20A or MVL20FA (2X) 1.40 9.00 10.15 21.11 MVL6X15L (1.5X) MVL05,A (0.5X) 51 mm 0.53 3.38 0.034 0.106 4.90 μm 1.57 μm 2.60 5.32 0.43 mm 0.04 mm MVL067A (0.67X) 0.70 4.50 3.43 7.09 MVL10A (1.00X) 1.05 6.75 5.15 10.63 MVL133A (1.33X) 1.40 9.08 6.85 14.14 MVL20A or MVL20FA (2X) 2.10 13.50 10.29 21.26 MVL6X20L (2.0X) MVL05,A (0.5X) 36 mm 0.70 4.50 0.046 0.142 4.90 μm 1.57 μm 2.54 5.29 0.24 mm 0.02 mm MVL067A (0.67X) 0.94 6.00 3.41 7.05 MVL10A (1.00X) 1.40 9.00 5.08 10.58 MVL133A (1.33X) 1.86 12.10 6.76 14.07 MVL20A or MVL20FA (2X) 2.80 18.00 10.15 21.15 Lens
AttachmentZoom
LensExtension
TubeWorking
DistanceSystem
MagnificationObjective
NAResolving
LimitMatching Pixel
Sizea (μm)Depth
of FieldLowb Hig,h,b Low High Low High Low High Low High 12X Zoom Lens MVL12X025L (0.25X) MVL12X3Zd or
MVL12X12Z (12X)MVL05,A (0.5X) 341 mm 0.07 0.87 0.005 0.025 33.33 μm 6.67 μm 2.33 5.80 20.00 mm 0.80 mm MVL067A (0.67X) 0.10 1.17 3.33 7.80 MVL10A (1.00X) 0.15 1.75 5.00 11.67 MVL133A (1.33X) 0.19 2.33 6.33 15.54 MVL20A or MVL20FA (2X) 0.29 3.50 9.67 23.34 MVL12X05L (0.50X) MVL05,A (0.5X) 165 mm 0.14 1.75 0.009 0.051 18.52 μm 3.33 μm 2.59 5.82 6.17 mm 0.19 mm MVL067A (0.67X) 0.19 2.35 3.60 7.68 MVL10A (1.00X) 0.29 3.50 5.38 11.45 MVL133A (1.33X) 0.39 4.66 7.22 15.51 MVL20A or MVL20FA (2X) 0.58 7.00 10.74 22.89 MVL12X075L (0.75X) MVL05,A (0.5X) 108 mm 0.22 2.62 0.014 0.076 11.90 μm 2.22 μm 2.61 5.81 2.55 mm 0.09 mm MVL067A (0.67X) 0.29 3.52 3.45 7.73 MVL10A (1.00X) 0.44 5.25 5.24 11.52 MVL133A (1.33X) 0.58 6.98 6.90 15.49 MVL20A or MVL20FA (2X) 0.87 10.50 10.35 23.05 None MVL05,A (0.5X) 86 mm 0.29 3.49 0.019 0.101 9.26 μm 1.67 μm 2.68 5.82 1.39 mm 0.05 mm MVL067A (0.67X) 0.39 4.69 3.42 7.74 MVL10A (1.00X) 0.58 7.00 5.09 11.55 MVL133A (1.33X) 0.77 9.31 7.13 15.54 MVL20A or MVL20FA (2X) 1.16 14.00 10.17 23.10 MVL12X15L (1.5X) MVL05,A (0.5X) 50 mm 0.43 5.23 0.028 0.151 6.17 μm 1.12 μm 2.65 5.85 0.64 mm 0.02 mm MVL067A (0.67X) 0.58 7.04 3.45 7.78 MVL10A (1.00X) 0.87 10.50 5.18 11.60 MVL133A (1.33X) 1.16 14.00 7.15 15.68 MVL20A or MVL20FA (2X) 1.74 21.00 10.74 23.34 MVL12X20L (2.0X) MVL05,A (0.5X) 37 mm 0.58 6.98 0.038 0.202 4.50 μm 0.83 μm 2.61 5.79 0.35 mm 0.01 mm MVL067A (0.67X) 0.78 9.38 3.42 7.79 MVL10A (1.00X) 1.16 14.00 5.09 11.62 MVL133A (1.33X) 1.54 18.60 6.93 15.43 MVL20A or MVL20FA (2X) 2.32 28.00 10.17 23.24 Lens
AttachmentZoom
LensExtension
TubeWorking
DistanceSystem
MagnificationObjective
NAResolving
LimitPixel
Sizea (μm)Depth
of FieldLowb Hig,h,b Low High Low High Low High Low High 6.5X Zoom Lens MVL6X025L (0.25X) MVL6X3Zc or
MVL6X12Z (6.5X)MVL05,A (0.5X) 300 mm 0.09 0.56 0.006 0.018 27.78 μm 9.26 μm 2.50 5.19 13.89 mm 1.54 mm MVL067A (0.67X) 0.12 0.75 3.33 6.95 MVL10A (1.00X) 0.18 1.13 5.00 10.46 MVL133A (1.33X) 0.23 1.51 6.65 13.91 MVL20A or MVL20FA (2X) 0.35 2.25 9.72 20.84 MVL6X05L (0.50X) MVL05,A (0.5X) 175 mm 0.18 1.13 0.011 0.035 15.15 μm 4.76 μm 2.73 5.38 4.13 mm 0.41 mm MVL067A (0.67X) 0.23 1.50 3.48 7.14 MVL10A (1.00X) 0.35 2.25 5.30 10.71 MVL133A (1.33X) 0.47 3.03 7.05 14.24 MVL20A or MVL20FA (2X) 0.70 4.50 10.61 21.42 MVL6X075L (0.75X) MVL05,A (0.5X) 113 mm 0.26 1.69 0.017 0.053 9.80 μm 3.14 μm 2.55 5.32 1.73 mm 0.18 mm MVL067A (0.67X) 0.35 2.25 3.43 7.08 MVL10A (1.00X) 0.53 3.38 5.20 10.63 MVL133A (1.33X) 0.70 4.54 6.92 14.13 MVL20A or MVL20FA (2X) 1.05 6.75 10.30 21.23 None MVL05,A (0.5X) 92 mm 0.35 2.25 0.023 0.071 7.25 μm 2.35 μm 2.54 5.28 0.95 mm 0.1 mm MVL067A (0.67X) 0.47 3.00 3.41 7.04 MVL10A (1.00X) 0.70 4.50 5.08 10.55 MVL133A (1.33X) 0.93 6.05 6.76 14.03 MVL20A or MVL20FA (2X) 1.40 9.00 10.15 21.11 MVL6X15L (1.5X) MVL05,A (0.5X) 51 mm 0.53 3.38 0.034 0.106 4.90 μm 1.57 μm 2.60 5.32 0.43 mm 0.04 mm MVL067A (0.67X) 0.70 4.50 3.43 7.09 MVL10A (1.00X) 1.05 6.75 5.15 10.63 MVL133A (1.33X) 1.40 9.08 6.85 14.14 MVL20A or MVL20FA (2X) 2.10 13.50 10.29 21.26 MVL6X20L (2.0X) MVL05,A (0.5X) 36 mm 0.70 4.50 0.046 0.142 4.90 μm 1.57 μm 2.54 5.29 0.24 mm 0.02 mm MVL067A (0.67X) 0.94 6.00 3.41 7.05 MVL10A (1.00X) 1.40 9.00 5.08 10.58 MVL133A (1.33X) 1.86 12.10 6.76 14.07 MVL20A or MVL20FA (2X) 2.80 18.00 10.15 21.15 Lens
AttachmentZoom
LensExtension
TubeWorking
DistanceSystem
MagnificationObjective
NAResolving
LimitMatching Pixel
Sizea (μm)Depth
of FieldLowb Hig,h,b Low High Low High Low High Low High 12X Zoom Lens MVL12X025L (0.25X) MVL12X3Zd or
MVL12X12Z (12X)MVL05,A (0.5X) 341 mm 0.07 0.87 0.005 0.025 33.33 μm 6.67 μm 2.33 5.80 20.00 mm 0.80 mm MVL067A (0.67X) 0.10 1.17 3.33 7.80 MVL10A (1.00X) 0.15 1.75 5.00 11.67 MVL133A (1.33X) 0.19 2.33 6.33 15.54 MVL20A or MVL20FA (2X) 0.29 3.50 9.67 23.34 MVL12X05L (0.50X) MVL05,A (0.5X) 165 mm 0.14 1.75 0.009 0.051 18.52 μm 3.33 μm 2.59 5.82 6.17 mm 0.19 mm MVL067A (0.67X) 0.19 2.35 3.60 7.68 MVL10A (1.00X) 0.29 3.50 5.38 11.45 MVL133A (1.33X) 0.39 4.66 7.22 15.51 MVL20A or MVL20FA (2X) 0.58 7.00 10.74 22.89 MVL12X075L (0.75X) MVL05,A (0.5X) 108 mm 0.22 2.62 0.014 0.076 11.90 μm 2.22 μm 2.61 5.81 2.55 mm 0.09 mm MVL067A (0.67X) 0.29 3.52 3.45 7.73 MVL10A (1.00X) 0.44 5.25 5.24 11.52 MVL133A (1.33X) 0.58 6.98 6.90 15.49 MVL20A or MVL20FA (2X) 0.87 10.50 10.35 23.05 None MVL05,A (0.5X) 86 mm 0.29 3.49 0.019 0.101 9.26 μm 1.67 μm 2.68 5.82 1.39 mm 0.05 mm MVL067A (0.67X) 0.39 4.69 3.42 7.74 MVL10A (1.00X) 0.58 7.00 5.09 11.55 MVL133A (1.33X) 0.77 9.31 7.13 15.54 MVL20A or MVL20FA (2X) 1.16 14.00 10.17 23.10 MVL12X15L (1.5X) MVL05,A (0.5X) 50 mm 0.43 5.23 0.028 0.151 6.17 μm 1.12 μm 2.65 5.85 0.64 mm 0.02 mm MVL067A (0.67X) 0.58 7.04 3.45 7.78 MVL10A (1.00X) 0.87 10.50 5.18 11.60 MVL133A (1.33X) 1.16 14.00 7.15 15.68 MVL20A or MVL20FA (2X) 1.74 21.00 10.74 23.34 MVL12X20L (2.0X) MVL05,A (0.5X) 37 mm 0.58 6.98 0.038 0.202 4.50 μm 0.83 μm 2.61 5.79 0.35 mm 0.01 mm MVL067A (0.67X) 0.78 9.38 3.42 7.79 MVL10A (1.00X) 1.16 14.00 5.09 11.62 MVL133A (1.33X) 1.54 18.60 6.93 15.43 MVL20A or MVL20FA (2X) 2.32 28.00 10.17 23.24 a. 匹配像素尺寸指的是疊加在兩個像素上的可允許zui,小特征尺寸[像素尺寸=1/2(特征尺寸×系統放大率)]。如果匹配像素尺寸大于相機像素尺寸，則此系統“受透鏡限制”。如果匹配像素小于相機像素尺寸，則此系統“受相機限制”。
b. 請參考透鏡的變焦設置。
c. 帶同軸照明端口的MVL6X3Z變焦鏡頭wan,全兼容MVL6X15L 1.5X和MV6X20L 2X放大鏡頭附加透鏡。雖然MVL6X3Z可以與MVL6X025L 0.25X、MVL6X05L 0.5X和MVL6X075L 0.75X放大鏡頭附加透鏡配合使用，但是會產生一些漸暈。
d. 帶同軸照明端口的MVL12X3Z變焦鏡頭wan,全兼容MVL12X15L 1.5X和MV12X20L 2X放大鏡頭附加透鏡。雖然MVL12X3Z可以與MVL12X025L 0.25X、MVL12X05L 0.5X和MVL12X075L 0.75X放大鏡頭附加透鏡配合使用，但是會產生一些漸暈。
