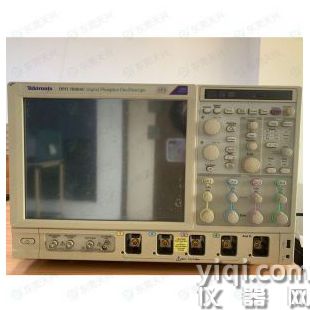

Tektronix泰克DPO70804C數字混合信號示波器

工程師在整個設計過程中都需要依靠示波器，包括從原型機啟動到生產測試。 MSO/DPO70000 系列示波器結合了非凡的信號采集性能和分析工具，擁有的性能，能加速您的測量工作。JIANG

泰克DPO70804C數字混合信號示波器主要性能指標

模擬寬帶高達 33 GHz，上升時間快達 9 ps。支持對的高速串行標準的測試

33 GHz 型號有 2 條通道提供真正的 33 GHz 實時模擬帶寬

泰克DPO70804C數字混合信號示波器業界的高采樣率和定時分辨率

有 2 條通道實現 100 GS/s(33、25、20、16 和 12.5 GHz 型號)

泰克DPO70804C數字混合信號示波器四通道同時使用性能

高達 23 GHz 帶寬

高達 50 GS/s 實時采樣率

泰克DPO70804C數字混合信號示波器高達 500 M 樣點記錄長度，具有 MultiView Zoom  快速導航

快波形捕獲速率，每條通道為 >300,000 wfms/s

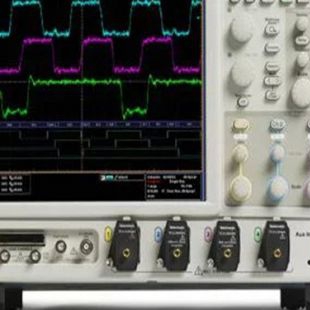

16 條邏輯通道，為數字和模擬信號調試提供高達 80ps 定時分辨率( MSO70000 系列)

可利用的 iCapture? 功能通過單探頭連接查看數字通道的模擬特點

6.25 Gb/s 實時串行觸發- 保證的 NRZ 或 8b/10b 碼型次出現時觸發，以隔離碼型相關影響

應用支持涉及高速串行行業標準、寬帶射頻、電源系統和內存-實現標準規定認證、測試自動化和易用性

泰克DPO70804C數字混合信號示波器主要特點

的信號完整性和出色的信噪比- 觀察波形真實的表現

Pinpoint? 觸發–大限度地減少采集故障信號所用的時間，排除故障，縮短調試時間

可視觸發–判定觸發，找到復雜波形中的事件

泰克DPO70804C數字混合信號示波器搜索和標記–為感興趣的信號提供波形或串行總線碼型匹配和軟件觸發

自動串行分析選項，用于PCI Express、8b/10b 編碼串行數據、I2C、SPI、CAN、LIN、FlexRay、RS-232/422/485/UART、USB 2.0、HSIC、MIL-STD-1553B以及 MIPI? D-PHY 和 M-PHY

P7600 和 P7500 TriMode  探測系統–匹配的信號連接性能

P6780、P6750 和 P6717A 高性能 17 通道邏輯探頭，具有高達 2.5 GHz 的帶寬，能夠連接當前的快速數字信號( MSO70000 系列)

泰克DPO70804C數字混合信號示波器連接

前面板和后面板都有USB 2.0 接口便于數據存儲、打印和連接 USB 鍵盤

集成的 10/100 以太網接口用于網絡連接，視頻輸出接口用于將示波器顯示屏輸出到監視器或投影儀

泰克DPO70804C數字混合信號示波器應用支持

高速串行行業標準一致性測試

SignalVu? 矢量信號分析

DDR 內存總線分析

泰克DPO70804C數字混合信號示波器應用

包括信號完整性、抖動和定時分析在內的設計驗證

高速?gòu)?fù)雜設計方面的設計檢定

根據行業標準對串行數據流進行的認證測試

內存總線分析和調試

原型機啟動和電源驗證

瞬態現象的研究和調查

復雜系統的生產測試

泰克DPO70804C數字混合信號示波器瞬態信號或?qū)拵漕l信號的頻譜分析

?
