產品特點

● 緊湊型接口，可實現功率計系統的PC控制

● 兼容Thorlabs的C系列探頭：

   ○ PM101系列：光電二極管和熱敏功率探頭

   ○ PM102系列：熱敏功率和熱敏位置&功率探頭

   ○ PM103系列：光電二極管功率和熱釋電能量探頭

   ○ PM100U,S,B：光電二極管功率、熱敏功率和熱釋電能量探頭(除了ES408C)

● 提供光功率監測PC軟件

這些接口提供連接的探頭與PC或其他外部控制裝置之間的通信。 它們可通過外部設備控制，或使用模擬輸出自主操作；它們沒有控件和顯示屏。

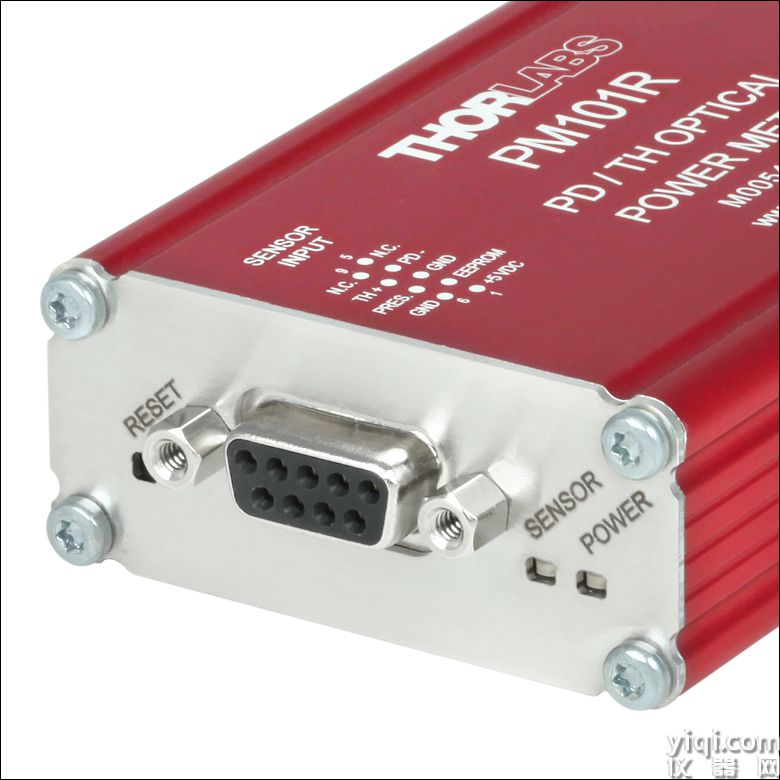

所有功率計接口都有一個DE-9輸入接頭。PM101、PM102和PM103系列還有狀態指示燈LED和復位按鈕。

功率計表頭，用于光電二極管和熱敏功率探頭

● 兼容超過25種光電二極管和熱敏探頭

●所有型號提供U,S,B 2.0操作

● 可選型號帶有：

   ○ UART或RS232操作

   ○ 模擬輸出

● 通過U,S,B(所有型號)或DA-15接頭供電(僅PM101)

● 包含校準證書

PM101系列接口與我們所有的C系列光電二極管和熱敏探頭兼容。我們標準的光電二極管、chao,薄 光電二極管、積分球和光纖探頭總共可以測量從100 pW到20 W的光功率。另外，也可以使用 zui,大 光電流5 mA、不帶放大且陽極或陰極接地的光電二極管和 zui,大 輸出電壓為1 V的熱敏元件。雖然所有接口都可通過迷你 ,US,B 口由PC進行操作和供電，但選擇的接口還具有其他功能，如UART或RS232操作和模擬輸出(請見右表)。帶模擬輸出的型號可以在連接電源時自動運行，無需額外的控制設備。所有接口都包含重置按鈕，可以輕松重啟系統。

注意：這些帶接口的功率計表頭不包含探頭。有關兼容探頭的信息，請參閱下面的探頭描述。Thorlabs為這些功率計表頭提供重新校準服務，可在下方訂購(型號CAL-PM1)。另外，如果您有相應的探頭需要重新校準，您可以將功率計表頭與探頭一起進行重新校準，無需額外費用。另外，我們提供 U,S,B-ABL-60電纜作為每個探頭所附帶 U,S,B 電纜的替代品；此電纜包含一個M2.5鎖定螺絲，以防止意外斷開連接。

Power Meter Interface Quick Comparisona
Item #	PM101	PM101A	PM101R	PM101U
Photo (Click to Enlarge)
Connectors	Mini USB and DA-15	Mini USB and SMA	Mini USB and DE-9	Mini USB
Control / Digital Output	USB 2.0, RS232, or UART	USB 2.0	USB 2.0 or RS232	USB 2.0
Analog Output	Yes	Yes	No	No

功率計表頭，用于熱敏功率和熱敏位置探頭

● 兼容超過10種熱敏功率和熱敏位置&功率探頭

● 所有型號提供 U,S,B 2.0操作

● 可選型號帶有：

   ○ UART或RS232操作

   ○ 模擬輸出

● 通過 U,S,B (所有型號)或DA-15接頭(僅PM102)供電

● 包含校準證書

PM102系列接口與我們所有的C系列熱敏功率和熱敏位置&功率探頭兼容。熱敏功率探頭可以測量從10 μW到200 W的光功率。熱敏位置&功率探頭可以同時測量光束位置和0.5 mW至50 W的光功率。另外，也可以使用 zui,大 輸出電壓為1 V的熱敏元件。雖然所有接口都可通過迷你U,S,B,口由PC進行操作和供電，但選擇的接口還具有其他功能，如UART或RS232操作和模擬輸出(請見下表)。帶模擬輸出的型號可以在連接電源時自動運行，無需額外的控制設備。所有接口都包含重置按鈕，可以輕松重啟系統。

注意：這些帶接口的功率計表頭不包含探頭。有關兼容探頭的信息，請參閱下面的探頭描述。Thorlabs為功率計表頭提供重新校準服務，可在下方訂購(型號CAL-PM1)。如果您有相應的探頭需要重新校準，您可以將功率計表頭與探頭一起進行重新校準，無需額外費用。另外，我們提供USB-ABL-60電纜作為每個探頭所附帶 U,S,B 電纜的替代品；此電纜包含一個M2.5鎖定螺絲，以防止意外斷開連接。

Power Meter Interface Quick Comparisona
Item #	PM102	PM102A	PM102U
Photo (Click to Enlarge)
Connectors	Mini USB & DA-15	Mini USB & SMA	Mini USB
Control / Digital Output	USB 2.0, RS232, or UART	USB 2.0	USB 2.0
Analog Output	Yes	Yes	No

功率和能量計表頭，用于光電二極管功率和熱釋電能量探頭

● 兼容超過20種光電二極管功率和熱釋電能量探頭

● 所有型號可以通過 U.S.B 2.0工作

● 可選帶有：

   ○ UART或RS232接口

   ○ 模擬輸出

● 通過 U,S,B (所有型號)或DA-15接頭(僅PM103)供電

● 包含校準證書

PM103系列表頭兼容我們所有的C系列光電二極管功率和熱釋電能量探頭。我們標準的光電二極管、chao,薄 光電二極管、積分球和光纖探頭總共可以測量從100 pW到20 W的光功率。另外，也可以使用 zui,大 光電流10 mA、不帶放大且陽極或陰極接地的光電二極管。熱釋電能量探頭可以測量從10 μJ到15 J的能量。也可以使用電壓輸出從20 mV到200 V的能量探頭。雖然所有接口都可通過迷你 U,S,B 接口由PC進行操作和供電，但有些表頭還有其他功能，如UART或RS232接口和模擬輸出(請見右表)。帶模擬輸出的型號可以在連接電源時自動運行，無需額外的控制設備。所有表頭都包含可以重啟系統的重置按鈕。

注意：這些帶接口的功率計表頭不包含探頭。有關兼容探頭的信息，請參閱下面的探頭描述。Thorlabs為功率計表頭提供重新校準服務，可在下方訂購(型號CAL-PM1)。另外，如果您有相應的探頭需要重新校準，您可以將功率計表頭與探頭一起進行重新校準，無需額外費用。此外，我們提供 U,S,B-ABL-60電纜作為每個探頭所附帶 U,S,B 電纜的替代品；此電纜包含一個M2.5鎖定螺絲，以防止意外斷開連接。

Power Meter Interface Quick Comparisona
Item #	PM103	PM103A	PM103U
Photo (Click to Enlarge)
Connectors	Mini USB & DA-15	Mini USB & SMA	Mini USB
Control / Digital Output	USB 2.0, RS232, or UART	USB 2.0	USB 2.0
Analog Output	Yes	Yes	No

功率和能量計表頭，用于光電二極管、熱敏和熱釋電探頭

● 兼容超過30種光電二極管、熱敏和熱釋電探頭

● 通過 U,S,B 控制和供電

● 包含校準證書

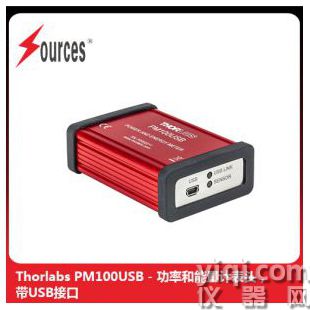

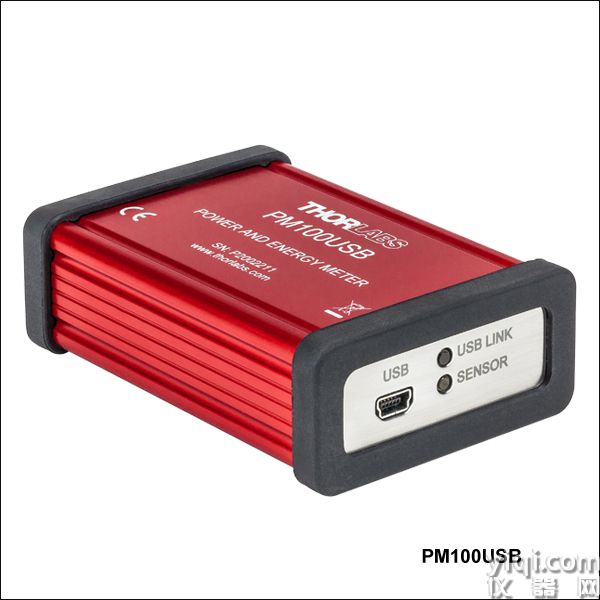

PM100U.S.B.功率和能量計表頭兼容我們所有的C系列光電二極管、熱敏和熱釋電探頭(除了ES408C)。我們標準的光電二極管、chao,薄 光電二極管、積分球和光纖探頭總共可以測量從100 pW到20 W的光功率。熱敏功率探頭可以測量從10 μW到200 W的光功率。熱釋電能量探頭可以測量從10 μJ到15 J的能量且重復頻率達2 kHz。注意，ES408C探頭(下方有售)的重復頻率達10 kHz，不推薦與 PM100U,S,B 表頭一起使用，因為此表頭只能支持 zui,高 3 kHz重復頻率。也可以使用電壓輸出從100 mV到100 V的能量探頭。另外，也可以使用 zui,大 光電流5 mA、不帶放大且陽極或陰極接地的光電二極管和 zui,大 輸出電壓為1 V的熱敏元件。

注意：PM100U,S,B 不包含探頭。有關兼容探頭的信息，請參閱下放的探頭說明。Thorlabs為 PM100U,S,B 提供重新校準服務，可在下方訂購(型號CAL-PM1)。如果您有相應的探頭需要重新校準，您可以將 PM100U,S,B 與探頭一起進行重新校準，無需額外費用。
