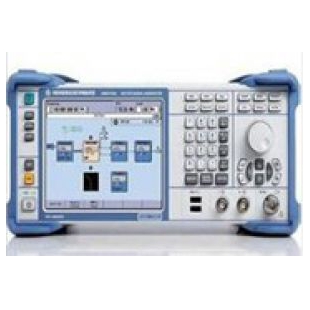

R&S矢量信號發生器SMBV100A

品牌：羅德與施瓦茨
型號： SMBV100A
產地：歐洲德國
供應商報價：面議

西安安泰測試設備有限公司更新時間：2025-03-07 15:58:02

銷售范圍售全國

入駐年限第9年

營業執照已審核

同類產品信號發生器(66件)

立即掃碼咨詢

聯系方式：400-822-6768

聯系我們時請說明在儀器網（www.ghhbs.com.cn）上看到的!

掃碼分享

為您推薦

R&S矢量信號發生器SMBV100A 核心參數

頻率范圍	9 kHz 至 3.2 GHz/6 GHz

產品特點

R&S矢量信號發生器SMBV100A頻率選項介于 9 kHz 至 3.2 GHz/6 GHz，安泰測試提供R&S矢量信號發生器SMBV100A銷售、維修和租賃一站式服務。

詳細介紹

SMBV100A矢量信號發生器產品介紹：
R&S?SMBV100A 具有卓越的射頻性能以及較高的輸出電平以及短暫的設置時間。與此同時，R&S?SMBV100A 可配備一個內部基帶發生器，以便根據多項數字標準（比如 LTE、LTE Advanced、IEEE802.11ac、GNSS）生成信號。 9 kHz 至 6 GHz 的寬頻率范圍覆蓋所有重要的數字調制基帶。
頻率選項介于 9 kHz 至 3.2 GHz/6 GHz
具有實時編碼器及任意波形發生器的可選基帶發生器，有助于最大程度地增加靈活性
可選基帶發生器（只帶有 ARB）是節約成本的有效替代方案
支持 3GPP LTE FDD 及 TDD、3GPP FDD/HSPA/HSPA+、GSM/EDGE/EDGE Evolution、TD-SCDMA、WLAN、WiMAX? 以及所有其他重要的數字標準
成熟的 GNSS 模擬器（支持 GPS、Glonass、Galileo、BeiDou 以及 QZSS/SBAS）
適用于經濟有效的 GNSS 生產測試儀的特殊組件包
在使用內部基帶發生器的情況下，射頻帶寬最高為 160 MHz
I/Q 調制器，具有 528 MHz 射頻帶寬
為實現高生產吞吐量而優化
適合航空航天和國防應用

得益于簡單維修概念，擁有成本很低

SMBV100A矢量信號發生器產品規格：

頻率
范圍	R&S?SMBV-B103
	CW 模式	9 kHz 至 3.2 GHz
	I/Q 模式	1 MHz 至 3.2 GHz
	R&S?SMBV-B106
	CW 模式	9 kHz 至 6 GHz
	I/Q 模式	1 MHz 至 6 GHz
設置時間	SCPI 模式，ALC 開啟，CW 模式	<3 ms
	SCPI 模式，ALC 開啟，I/Q 模式	<5 ms
	SCPI 模式，ALC 狀態表	<2.5 ms
	SCPI 模式，ALC 狀態 S&H	<7 ms
	列表模式	<1 ms

電平
最大輸出功率	1 MHz < f = 6 GHz	>+18 dBm (PEP)
絕對電平誤差	200 kHz < f = 3 GHz	<0.5 dB
附加電平誤差（ALC 關閉、S&H）	此模式與 I/Q 調制及脈沖調制一起使用。	<0.25 dB
輸出阻抗 VSWR（在 50 Ω 系統中）	200 kHz < f = 6 GHz	<1.8
設置時間	SCPI 模式，ALC 開啟，CW 模式	<2.5 ms
	SCPI 模式，ALC 開啟，I/Q 模式	<5 ms
	SCPI 模式，ALC 狀態表	<2.5 ms
	SCPI 模式，ALC 狀態 S&H	<7 ms
	列表模式	<1 ms
反向功率	1 MHz < f = 1 GHz	50 W
	1 GHz < f = 2 GHz	25 W
	2 GHz < f = 6 GHz	10 W

頻譜純度
諧波	f > 1 MHz； CW，電平 = 8 dBm	<–30 dBc
非諧波	CW，電平 > –10 dBm，>10 kHz 載波偏移，f = 1500 MHz	<–70 dBc （<–84 dBc 典型值）
SSB 相位噪聲	20 kHz 載波偏移，1 Hz 測量帶寬，CW
	f = 100 MHz	<–141 dBc （–147 dBc 典型值）
	f = 1 GHz	<–122 dBc （–127 dBc 典型值）
	f = 6 GHz	<–106 dBc （–112 dBc 典型值）
寬帶噪聲	衰減器模式“自動”，針對電平 > 5 dBm，>10 MHz 載波偏移，1 Hz 測量帶寬，CW	<–142 dBc

支持的模擬調制模式
幅度調制		標準
頻率/相位調制		標準
最大 FM 偏差	f > 3 GHz	16 MHz
最大 φM	f > 3 GHz	160 rad
脈沖調制		可選，帶 R&S?SMBV-K22
開關比		>80 dB
上升/下降時間	10% 至 90% 射頻幅度	<20 ns，4 ns（典型值）
最小脈沖寬度	使用可選 R&S?SMBV-K23 脈沖發生器	10 ns
