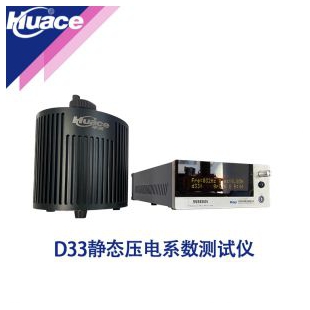

壓電系數測試儀

壓電陶瓷除了具有一般介質材料所具有的介電性和彈性性能外，還具有壓電性能。壓電陶瓷經過極化處理之后，就具有了各向異性，每項性能參數在不同方向上所表現的數值不同，這就使得壓電陶瓷的性能參數比一般各向同性的介質陶瓷多得多。壓電陶瓷的眾多的性能參數是它被廣泛應用的重要基礎。

可縱向壓電應變常數d33是壓電材料的基本物理參數。它不僅決定了壓電材料的性能，同時也直接影響著換能器的性能參數。由于同一批材料的壓電陶瓷參數具有很大的離散度，故測量壓電陶瓷的d33是很有必要的。影響d33測試準確度和穩定性的因素有很多，主要考慮以下因素：壓力是否全部加于試樣，壓力的方向是否與試樣極化軸平行，測試電極是否平整和相互平行，受力和產生感應電效應的面積是否相等，壓力釋放瞬間是否有試樣抖動等。另外，測試線路的絕緣狀況、電容和輸入阻抗等性能參數也對此有影響。華測儀儀設計了一種保持了動態法測量參數多、精度高的特點；避免了人工操作繁瑣、計算費時的不足，拓寬了動態法的應用范圍。

壓電系數d33測試儀，其分辨率可達0.01pC/N，是目前所有同類設備中分辨率ZUI高的測試儀，采用多種測量模式，在測量壓電系數的同時，可記錄d31, d15, 電容、電量、tan δ等參數，并也可計算g33、介電常數和εT33等。可廣泛用于鐵電、壓電材料以及相關器件性能的評價與測試；

本儀器采用利用數字合成DDS芯片的函數發生器，為激振器提供穩定頻率。 采用進口激振器，以實現更JING準的振動 頻率。電荷采用采用高阻放電荷放大器。以保證測試數據的精度。本儀器適合廣大科研院所研究壓電材料必要可少的儀器。

更強大的操作軟件

樣品極化方向識別功能；

測試頻率：調節范圍30Hz到300Hz，精度：±0.1Hz；

測試載荷：靜態力10N，振蕩測試載荷：0.05N到0.5N可調；

電容測量范圍：10 pF到 0.1 μF，精度： ±2%±1 pF；

損耗測量范圍：0.0000 to 0.2000，精度：±2%±0.0001；

ZUI大樣品尺寸：極化方向50mm，ZUI大直徑136mm；

ZUI大樣品重量：1KG;

軟件校準功能：可通過計算機對設備進行校準；

獨立控制器控制：直接通過控制器對設備進行控制測試，并且可存儲和通過控制屏幕顯示測試結果；

支持直接打印機聯機打??；

電源：220V，0.5 A，50Hz；
