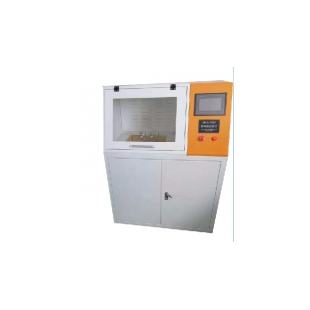

全自動大電流電弧引燃試驗機

NDH-AI

設備名稱：全自動大電流引燃試驗機

設備型號：NDH-AI

滿足標準：

IEC 60950-1：2001、BS EN 60950-1：2001、BS 7002：2000、GB 4943-2001《信息技術設備的安全》和UL746A、IEC60947.1:1999、GB/T14048.1-2000、IEC730.1:1993、GB14536.1-1998

 應用領域：

在電工電子設備內部容易使火焰蔓延的絕緣材料或其他固體可燃材料的零部件，可能會因靠近或接觸電弧而起燃，引發電氣火災，危及設備可靠運行和人身安全。

適用于照明設備、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、信息技術設備、電氣事務設備、電氣連接件和輔件等電工電子產品及其元件部件的研究、生產和質檢部門，也適用于絕緣材料、工程塑料或其他固體可燃材料行業。

設備介紹：

全自動大電流引燃試驗機，通過10寸觸摸屏進行操作試驗，核心控制系統是西門子PLC，

能夠自動完成自動調整電流、起弧頻率、試驗時間和試驗次數控制，是目前在同類產品中智能化和自動化比較高的檢測設備。

試驗原理及操作流程：

    觸摸屏上設定試驗電流、試驗次數，將功率因數調整為0.5后，點開始試驗，自動按照設定的要求進行試驗，試驗結束后，自動歸到零位，并有蜂鳴報警提示。

為了方便排出試驗時導致的燃燒煙霧，儀器帶有電子風扇進行排煙，并配有照明燈，方便操作

結果評定：

在試品表面反復引弧至200次，以試品在規定引弧次數下是否引燃來對該試品耐大電流電弧引燃性能進行評定。

優勢特點：：

1.顯示方式：10寸觸摸屏

2.核心控制：西門子PLC

3.頁面登入：動態密碼登入

4.控制方式：手動控制/自動控制兩種方式可選擇

5.試驗?zāi)Ｊ剑红o態試驗/動態試驗兩種可選擇

6.判停方式：試驗次數/試驗時間兩種可選擇

7.電極材料：銅(靜電極)，不銹鋼(動電極)

8.安全保護：門限位保護，過載保護

9.蜂鳴提示：試驗結束后，具有蜂鳴提示

10.煙霧排放：配有電子排風扇，自動排除煙霧

11.塔燈指示：開機狀態、試驗狀態通過不同的顏色燈光顯示

12.試驗門控：導軌滑動門

技術參數：

1.電極尺寸： ф3.2mm～ф3.5mm 30°鑿端(靜電極)，

ф3.0mm 60°錐端(動電極)

2.電極夾角：與水平面呈45°

3.試驗電壓：220V/50HZ

4.引弧電流：33±5%A(可調節)

5.功率因數：COSφ0.5±0.05(可調節)

6.引弧速度:254mm/s±25mm/s

7.引弧頻率:40次/min(可調節)

8.引弧次數:200次(可設定)

9.試品尺寸：130mm×13mm×(2～12)mm

10.設備外尺寸：1250mm寬×800mm深×1750mm高

11.設備功率：10kVA
