供應TDS-600H型手持式超聲波流量計

2021-09-10 14:42:56 282 瀏覽

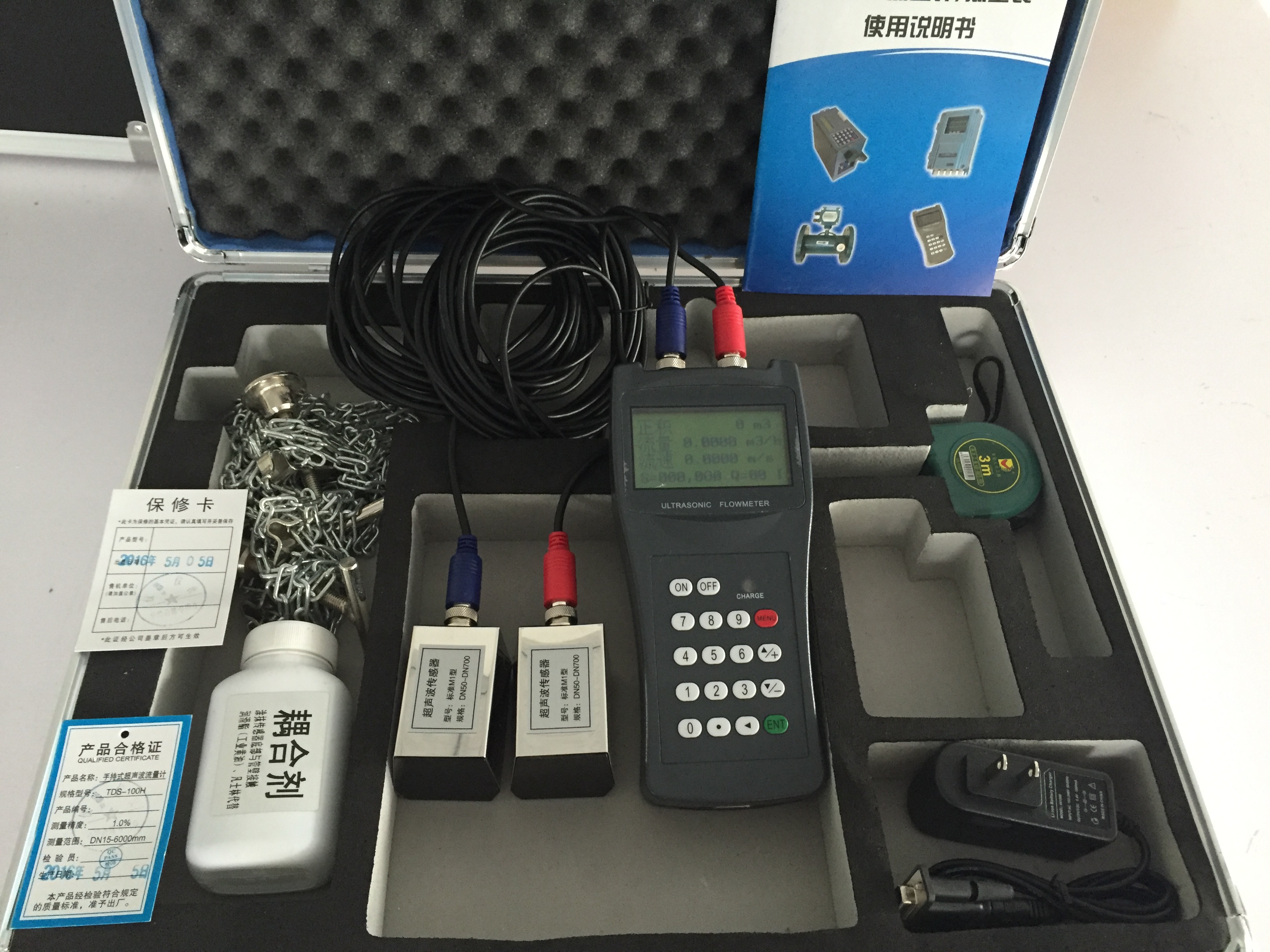

TDS-600H型手持式超聲波流量計適用于各種工業現場中液體流量的在線標定和巡檢測量。
手持式超聲波流量計技術特點：
適用于各種尺寸管道流量計量，流速測量范圍為0.01～±32m/s,測量介質為水、海水、污水、酒精等單一穩定的液體，測量材質為鋼、不銹鋼、鑄鐵、PVC、玻璃鋼等均勻質密的管道。

測量精度：優于1%；
重復性：優于0.2%；
工作電源：內置鎳氫充電電池可持續工作10小時以上；
安裝方式：外敷式安裝；
顯示：4行漢子同屏顯示瞬時流量、流速、累積流量、信號狀態等；
信號輸出:隔離RS232，可用于聯網檢測或導出記錄數據；
可選輸出：OCT輸出正、負、凈累積脈沖信號和頻率信號（1-9999HZ）可選；
可選配的傳感器：外夾式，可即插即拔式接口；

可選配傳感器及參數

技術參數	支架HS型	支架HM型	標準S1型	標準M1型	標準L1型	高溫S1H型	高溫M1H型
適用管徑(DN)	15～100	50～700	15～100	50～700	300～6000	15～100	50～700
材　質	鋁合金		ABS			特殊高溫材料
工作頻率	1MHz
常用安裝方法	V (N、W)法	V、Z法	V (N、W）法	V、Z法	Z法	V (N、W）法	V、Z法
標　定	整機配對標定
磁　性	有				無
適用溫度	0～70℃					0℃～160℃
防護等級	IP65
外形尺寸	200×25×25	280×40×40	45×30×30	60×45×45	80×70×55	90×85×24	90×82×29
質量（克）	250	1080	75	250	650	94	150
介質種類	水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體
介質濁度	≤20000ppm且氣泡含量小
適用管材	碳鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼等均勻質密的管道，允許有襯里
管道襯材	環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、膠木、聚四氟乙烯等
信號電纜	標準配置：5米×2，可選配10米×2或15米×2

傳感器的安裝

TDS-600H超聲波流量計的傳感器使用的是一對收發兩用的壓電陶瓷片，它們能夠發射和接收穿過管道和液流的超聲波信號，流量測量是通過測量發射和接收超聲波的不同時間的差值來完成的。由于這個差值非常小，所以傳感器之間的距離和平行度會影響到測量精度，使用者應該特別認真仔細的安裝傳感器。
安裝傳感器的步驟：
選擇有足夠直管段長度位置，*好是新管道、無銹蝕、易于操作的地方。
清除管道上的雜物和銹蝕，*好使用角磨砂輪機打掉銹蝕。
在傳感器的發射面上涂上足夠多的耦合劑（如：黃油、凡士林等），涂耦合劑的目的是排除傳感器發射面與管道外表面之間的空氣。
特別提醒：應避免沙粒和雜物進入這中間。
水平方向的管道內壁上部有可能殘存著一些氣泡，在這樣的管道上安裝時應選擇在與管道的側面垂直相切的面上。
傳感器的安裝距離
傳感器的安裝距離是在M25號窗口中顯示的數值，它是指兩只傳感器的內側距離，要想準確測量，使用者應按照顯示的距離數值安裝傳感器。

V方式安裝傳感器
V方式安裝傳感器是在常用的方法，一般建議在15-400mm的管道上使用，它有時被稱為反射法。

Z方式安裝傳感器
一般Z方式是在200mm以上的管道上使用，它有時被稱為直接法。

W方式安裝傳感器

W方式通常被用在50mm以下的小管上。

參與評論

評論

登錄后參與評論

全部評論(0條)

熱門問答

供應TDS-600H型手持式超聲波流量計

測量精度：優于1%；
重復性：優于0.2%；
工作電源：內置鎳氫充電電池可持續工作10小時以上；
安裝方式：外敷式安裝；
顯示：4行漢子同屏顯示瞬時流量、流速、累積流量、信號狀態等；
信號輸出:隔離RS232，可用于聯網檢測或導出記錄數據；
可選輸出：OCT輸出正、負、凈累積脈沖信號和頻率信號（1-9999HZ）可選；
可選配的傳感器：外夾式，可即插即拔式接口；

可選配傳感器及參數

技術參數	支架HS型	支架HM型	標準S1型	標準M1型	標準L1型	高溫S1H型	高溫M1H型
適用管徑(DN)	15～100	50～700	15～100	50～700	300～6000	15～100	50～700
材　質	鋁合金		ABS			特殊高溫材料
工作頻率	1MHz
常用安裝方法	V (N、W)法	V、Z法	V (N、W）法	V、Z法	Z法	V (N、W）法	V、Z法
標　定	整機配對標定
磁　性	有				無
適用溫度	0～70℃					0℃～160℃
防護等級	IP65
外形尺寸	200×25×25	280×40×40	45×30×30	60×45×45	80×70×55	90×85×24	90×82×29
質量（克）	250	1080	75	250	650	94	150
介質種類	水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體
介質濁度	≤20000ppm且氣泡含量小
適用管材	碳鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼等均勻質密的管道，允許有襯里
管道襯材	環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、膠木、聚四氟乙烯等
信號電纜	標準配置：5米×2，可選配10米×2或15米×2

傳感器的安裝

V方式安裝傳感器
V方式安裝傳感器是在常用的方法，一般建議在15-400mm的管道上使用，它有時被稱為反射法。

Z方式安裝傳感器
一般Z方式是在200mm以上的管道上使用，它有時被稱為直接法。

W方式安裝傳感器

W方式通常被用在50mm以下的小管上。

2021-09-10 14:42:56 282 0

供應TDS-600W型固定插入式超聲波流量計

TDS-600W插入式超聲波流量計

·主要技術參數：

* 測量精度：優于1％

* 重復性：優于0.2%

* 測量周期：500ms (每秒2次，每個周期采集128組數據)

* 工作電源：220VAC/8~36VDC

*流速：64m/s(流速分辨率0.001m/s)

* 顯示：2×10漢字背光液晶可顯示瞬時流量及正、負、凈累積流量、流速等

* 操作：4×4輕觸鍵盤 (F4主機磁性4按鍵) 操作

* 信號輸入：◇3路4-20mA模擬輸入,精度0.1%,可輸入壓力、液位、溫度等信號

◇2路三線制PT100鉑電阻

* 信號輸出：◇1路隔離RS485輸出

　　 ◇1路4-20mA或0-20mA輸出

◇1路隔離OCT (脈沖寬度6~1000ms之間可編程，默認200ms)

◇1路繼電器輸出 (脈沖寬度200ms )

* 數據存儲：選配內置數據存儲器（SD卡) 可存儲時間、瞬時流量、累積流量、信號狀態等，通過專用軟件可將數據導入計算機，便于統計與管理* 通訊協議：MODBUS協議，M-BUS協議，FUJI擴展協議，并兼容國內其它廠家同類產品的通訊協議

* 其它功能：◇自動記憶前512天、前128個月、前10年正/負/凈累積流量

◇自動記憶前30次上、斷電時間和流量并可實現流量的自動或手動補加，可通過MODBUS協議讀出

◇可編程批量（定量）控制器，故障自診斷功能

◇可通過E-mail傳送來的代碼文件實現軟件升級

* 防護等級：傳感器IP68，F4主機IP68，其余主機IP65

* 防爆等級：EXdⅡBT4 (JN-100F2型)

插入式傳感器的安裝方法
現場安裝使用的專用開孔工具，可以在帶壓不停水的情況下在被測管道上打孔安裝，使傳感器和被測介質直接接觸從而實現流量的測量，并保證了生產正常穩定的運行、無壓力損失等特點，日后維護也無需停水；
插入式傳感器共有三種型號可供選擇：

技術參數	標準插入B型（直插式）	插入C型（斜插式，極不常用）	加長插入B型（水泥管用）
適用管徑	DN80mm以上
材　　質	球閥與探桿：不銹鋼316L；球閥底座：普通碳鋼(不銹鋼選配)
工作頻率	1MHz
適用管材	碳鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼、水泥管等管道，允許有襯里備注：1、碳鋼、不銹鋼可直接焊接(不銹鋼管道必須采用不銹鋼底座，用戶訂貨時請注意)。 2、其它管采用管箍方可安裝(管箍材質：碳鋼,訂貨時請提供準確的管道外徑或周長)。
安裝方式	Z法
適用溫度	－40℃～160℃
開孔尺寸	Ф19mm(安裝時使用廠家提供的專用開孔器，可實現帶壓不停產安裝)
壓力等級	1.6MPa(安裝時壓力＜0.8MPa）
防護等級	IP68（可浸水工作，水深≤3米）
安裝空間	井壁到管壁≥550mm	井壁到管壁≥360mm	井壁到管壁≥700mm
長度	186mm	228mm	330mm
介質種類	水、海水、污水、各種油類等能傳導超聲波的單一、均勻、穩定的液體。
介質濁度	≤20000ppm且氣泡含量小
信號電纜	SEYV75-2型專用屏蔽電纜，單根可加長到300米，布線時電纜應外加金屬套管以增加抗干擾性，并注意電纜不要與高壓電纜并行，盡量避開變頻器等干擾源。

對于除鋼和不銹鋼外等不可直接焊接的管道，如鑄鐵、玻璃鋼、PVC、水泥等需配備廠家制作的專用管箍方可安裝，如用戶訂貨時遇到此類型情況，請告知廠家待安裝管道的精確外徑，以防漏水。
安裝工具
安裝插入式傳感器需要本公司提供的專用開孔定位工具、400W手電鉆（可用高層調速）、扳手及改錐等工具。
安裝距離
插入式傳感器安裝間距以兩傳感器的沿管軸方向的距離為準（詳見示意圖），間距的計算方法是首先在菜單中輸入所需的參數以后，查看窗口25所顯示的數字或“內徑-9.113mm”，并按此數據安裝傳感器。
安裝方式
插入式傳感器安裝方式只有一種，即Z法，通常管徑在DN80mm以上都可使用。

插入傳感器參數：

插入式傳感器是指在被測管道上利用開孔工具在不停產的情況下在線打孔，使傳感器和被測介質直接接觸從而實現流量測量的一種安裝方式，該款傳感器解決了外縛式傳感器在測量結垢較厚的管道時不易接收到信號及長時間測量信號衰減的問題，具有不停產安裝、免維護、與管徑無關、無壓力損失等特點。
管道材質為碳鋼或不銹鋼時可直接焊接安裝，對于不可直接焊接的管道，如鑄鐵、玻璃鋼、PVC、水泥管等需配備廠家制作的專用管箍方可安裝，為防止漏水，用戶訂貨時請提供被測管道的準確外徑或周長。

標準插入B型　　　　　　　　　插入C型　　　　　　　　　　　　　加長插入B型

技術參數	標準插入B型（直插式）	插入C型（斜插式，極不常用）	加長插入B型（水泥管用）
適用管徑	DN80mm以上
材　　質	球閥與探桿：不銹鋼316L；球閥底座：普通碳鋼(不銹鋼選配)
工作頻率	1MHz
適用管材	碳鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼、水泥管等管道，允許有襯里備注：1、碳鋼、不銹鋼可直接焊接(不銹鋼管道必須采用不銹鋼底座，用戶訂貨時請注意)。 2、其它管采用管箍方可安裝(管箍材質：碳鋼,訂貨時請提供準確的管道外徑或周長)。
安裝方式	Z法
適用溫度	－40℃～160℃
開孔尺寸	Ф19mm(安裝時使用廠家提供的專用開孔器，可實現帶壓不停產安裝)
壓力等級	1.6MPa(安裝時壓力＜0.8MPa）
防護等級	IP68（可浸水工作，水深≤3米）
安裝空間	井壁到管壁≥550mm	井壁到管壁≥360mm	井壁到管壁≥700mm
長度	186mm	228mm	330mm
介質種類	水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。
介質濁度	≤20000ppm且氣泡含量小
信號電纜	SEYV75-2型專用屏蔽電纜，單根可加長到300米，布線時電纜應外加金屬套管以增加抗干擾性，并注意電纜不要與高壓電纜并行，盡量避開變頻器等干擾源。

2021-09-09 15:04:00 300 0

供應TDS-600F固定外夾式超聲波流量計

TDS-600F外夾式超聲波流量計
