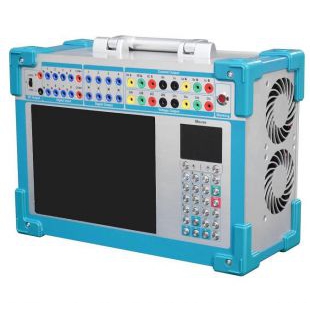

SVERKER900繼電保護測試儀

品牌：美國Megger
型號： SVERKER900
產地：美洲美國
供應商報價：面議

鑫勃環境工程技術（北京）有限公司更新時間：2024-09-19 10:22:52

銷售范圍售全國

入駐年限第7年

營業執照已審核

同類產品繼電保護測試儀(0件)

立即掃碼咨詢

聯系方式：15901304105

聯系我們時請說明在儀器網（www.ghhbs.com.cn）上看到的!

掃碼分享

產品特點

在現場試驗時，工作人員往往需要這樣一臺儀器：輕便小巧，操作簡單；可以單機操作，不依賴筆記本電腦；擁有多個電壓源和電流源，短時間內能發生很大的電流或很高的電壓；能完成所有的單相保護試驗，也能完成大部分手動的基礎的三相保護試驗。Sverker系列的新型號Sverker900就這樣被設計出來了。
SVERKER900作為一個現場試驗的萬用工具箱，通過觸摸屏來操控，可以完成大部分基礎的，手動的三相繼電保護試驗，也可以當做一次試驗的電流源和電壓源。三相電流并聯可以發生10電流；四相電壓串聯，可以發生900V電壓。

詳細介紹

通用界面

故障前-故障

狀態序列

滑差

CT試驗

阻抗試驗

技術參數
主電源	100 ~ 240 VAC, 50 / 60 Hz
輸入電流輸入功率	10A 1800VA
尺寸	350 x 270 x 220 mm
重量	14.9 kg

測量部分
輸入節點1,2,3,4和外部計時器起表停表節點
節點數	6
類型	干節點或帶載節點，240VAC或340VDC
最大測試時間毫秒計精度分辨率	350分鐘 ≤1ms(0-50ms)；≤2ms(50-500ms)；≤1%(＞500ms)； 1ms
電壓表
直流電壓精度	0-1V ±0.5%讀數+3mV 0-10V ±0.5%讀數+7mV 0-100V ±0.5%讀數+30mV 0-900V ±0.5%讀數+300mV
交流電壓精度	0-1V ±1%讀數+5mV 0-10V ±1%讀數+10mV
	0-100V ±1%讀數+50mV 0-900V ±1%讀數+300mV
分辨率	1mV
電流表直流電流精度	0-200mA ±0.5%讀數+2mA 0-1.5A ±0.5%讀數+3mA 0-10A ±0.5%讀數+10mA
交流電流精度分辨率	0-200mA ±1%讀數+2mA 0-1.5A ±1%讀數+3mA 0-10A ±1%讀數+20mA 1mA
節點輸出電流電壓	1A 250VAC或者120VDC

發生部分
電壓發生范圍	4相交流 4 x300V 4相直流 4 x300V
功率	4相交流 4 x125VA 4相直流 4 x125W
精度	±0.03%范圍+±0.05%讀數
相角	相角范圍 0°--360° 精度＜0.5°（45Hz-66Hz）分辨率＜1°
頻率	頻率范圍 10Hz-600Hz 精度＜0.03%（45Hz-66Hz）分辨率＜10mHz
電壓單相輸出	電壓功率電流
4電壓并聯輸出	300V 375VA 1.2A 100V 300VA 3.0A 67V 300VA 4.5A
3電壓并聯輸出	300V 312VA 1.0A 100V 250VA 2.5A 67V 250VA 3.7A
4電壓串聯輸出	900V 450VA 0.5A 400V 360VA 0.9A 268V 350VA 1.3A
3電壓串聯輸出	900V 350VA 0.4A 300V 280VA 0.9A 200V 275VA 1.4A
電流發生范圍	3相交流 3 x35A(10s) 3 x20A(持續) 3相直流 3 x35A(10s) 3 x17A(持續)
功率	3相交流 3 x250VA 3相直流 3 x250W
精度	0.5-35A <0.5%范圍讀數 0-0.5A <8mA
分辨率	1mA
相角	相角范圍 0°--360° 精度＜0.2°（45Hz-66Hz）分辨率＜1°
頻率	頻率范圍 10Hz-600Hz 精度＜0.03%（45Hz-66Hz）分辨率＜10mHz
電流單相輸出	電流功率電壓持續時間
3相電流并聯	15A 750VA 50V 持續 45A 750VA 16.5V 持續 50A 750VA 14.7V 持續 60A 600VA 10V 持續 105A 300VA 2.8V 10s
3相電流串聯	12A 625VA 140V 持續
